RSVG
UK Read and save these instructions!
DE Lesen Sie diese anleitung und bewahren sie sie auf!
DK Læs og gem denne vejledning!
NO Lese og lagre disse instruksjonene!
SE Läs och spara dessa instruktioner!
FR Lire et conserver ces instructions!
UK
DE
DK
NO
SE
NL
FR
Inhaltsverzeichnis
loading

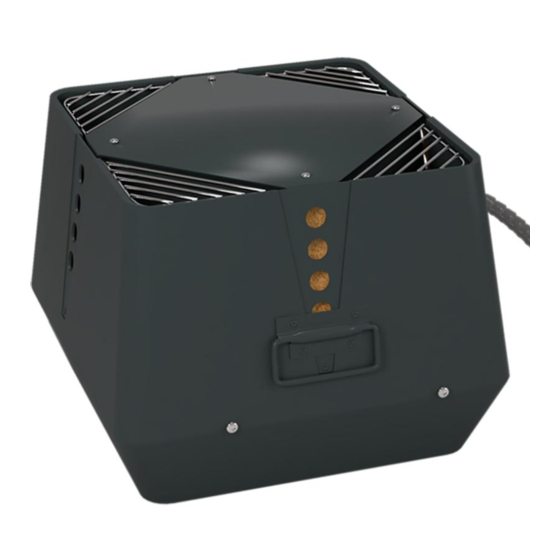

Inhaltszusammenfassung für Exodraft RSVG series

  • Seite 1 RSVG UK Read and save these instructions! DE Lesen Sie diese anleitung und bewahren sie sie auf! DK Læs og gem denne vejledning! NO Lese og lagre disse instruksjonene! SE Läs och spara dessa instruktioner! FR Lire et conserver ces instructions!
  • Seite 2: Inhaltsverzeichnis

    3000127 RSVG DK DE NO SE UK NL FR 120515 UK – Product information ..........3 Construction and design .
  • Seite 9: De - Produkt Information

    DE • 3000127 RSVG DK DE NO SE UK NL FR 120515 DE – Produkt Information Der exodraft Rauchgasventilator vom Typ RSVG wird serienmäßig mit Winkeleisen, Panzerschlauch, Sicherungsseil sowie Isolierplatte aus Mineralwolle zwecks vibrationsfreier Montage und wahlweise mit Flügelschrauben bzw. Kreuzschlitzschrauben geliefert Achtung! •...
  • Seite 10: Mechanische Montage

    • DE 3000127 RSVG DK DE NO SE UK NL FR 120515 Mechanische Montage Der Rauchsauger ist für die direkte Montage auf gemauerten Schornsteinen sowie für Stahlschornsteine mit stabilem und ebenem Abschluß vorgesehen. Vor der Montage auf dem Schornstein Bei... dann...
  • Seite 11 DE • 3000127 RSVG DK DE NO SE UK NL FR 120515 Schritt Vorgehen Den Abstand zwischen den Winkeleisen der Schornsteinweite anpassen und die Muttern anziehen. Hinweis: Zwischen Winkeleisen und Schornstein muß ein Abstand von 2 – 4 mm vorhanden sein, damit Vibrationen vom Rauchsauger nicht auf den Schornstein übertragen werden.
  • Seite 12 • DE 3000127 RSVG DK DE NO SE UK NL FR 120515 Befestigen des Rauchsaugers auf dem Schornstein Schritt Vorgehen Der Rauchgasventilator ist jetzt fertig zur Montage. Die Mineralwollmatte mit nach oben zeigender Aluminium-folie oben auf den Schornstein legen und den Rauch-gasventilator darauf setzen Das Sicherungsseil am Schornstein montieren (1).
  • Seite 13: Elektrischer Anschluß

    Typenschildern hervor. Sämtliche Modelle sind regelbar und mit Überlastschutz ausgerüstet. Sämtliche Rauchsaugeren sind gegen direkte Berührung zu schützen. Der elektrische Anschluß erfolgt gemäß Schaltplan. Ferner wird auf die Anleitung der jeweiligen exodraft-Automatik verwiesen. Eine Blitzableitung ist entsprechend den örtlichen gesetzlichen Vorschriften auszuführen. exodraft Motor Grundfos Motor t°...
  • Seite 14: Technische Daten

    Der RSVG ist in Standardausführung für eine maximale Rauchgastemperatur von 250°C konstruiert. Garantie exodraft leistet eine 2-jährige Werksgarantie auf den Rauchgasventilator, ab Rechnungsdatum. Die Montage ist von Personen mit entsprechenden Fachkenntnissen auszuführen. Nach abgeschlossener Montage, Einregelung und nach Einweisung des Benutzers in die einzelnen Funktionen, ist die Betriebsanleitung dem Kunden zu übergeben.
  • Seite 45: Declaration Of Conformity

    EU-Vaatimustenmukaisuusvakuutus FR: Déclaration de conformité de l’Union Européenne IS: ESS-Samræmisstaðfesting NO: EU-Samsvarserklæring Dichiarazione di Conformità Unione Europea exodraft a/s C.F. Tietgens Boulevard 41 DK-5220 Odense SØ -erklærer på eget ansvar, at følgende produkter: -veklaart dat onderstaande producten: -hereby declares that the following products: -deklarerar på...
  • Seite 46 3000127 RSVG DK DE NO SE UK NL FR 120515...
  • Seite 47 3000127 RSVG DK DE NO SE UK NL FR 120515...
  • Seite 48 DE: exodraft GmbH DK: exodraft a/s NO: exodraft a/s Soonwaldstraße 6 C. F. Tietgens Boulevard 41 Storgaten 88 DE-55569 Monzingen DK-5220 Odense SØ NO-3060 Svelvik Tel: +49 (0)6751 855 599-0 Tel: +45 7010 2234 Tel: +47 3329 7062 Fax: +49 (0)6751 855 599-9...

Diese Anleitung auch für:

Rsvg315-4-1Rsvg200-4-1Rsvg250-4-1Rsvg
