Exodraft RSV Anleitung
Verwandte Anleitungen für Exodraft RSV
Inhaltszusammenfassung für Exodraft RSV
- Seite 1 UK Read and save these instructions! DE Lesen Sie diese anleitung und bewahren sie sie auf! DK Læs og gem denne vejledning! NO Lese og lagre disse instruksjonene! SE Läs och spara dessa instruktioner! FR Lire et conserver ces instructions!
-
Seite 2: Inhaltsverzeichnis
3000113 RSV DK DE NO SE UK NL FR 120515 UK – Product information ......................3 1.1 Construction and design ....................3 1.2 Installation instructions ....................4 1.3 Wiring ..........................8 1.4 Service and cleaning ......................9 1.5 Technical speciications ....................9 1.6 Warranty ...........................9 DE – Produktinformation ......................10... -
Seite 10: De - Produktinformation

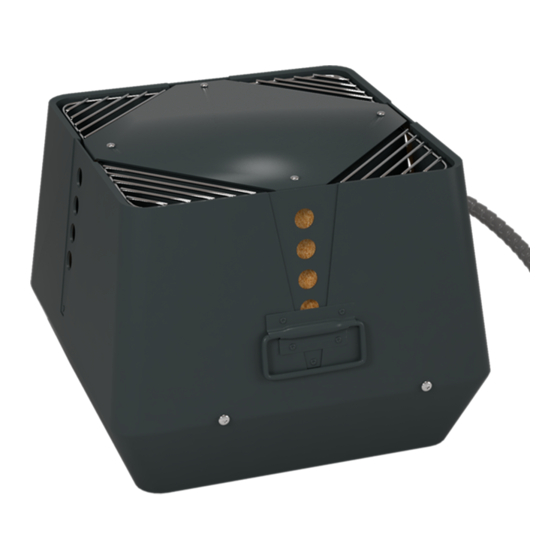

Bitte immer die Montage Anleitung der exodraft Automatik, bevor Montage des Rauchsaugers, lesen. Der exodraft Rauchsauger vom Typ RSV wird serienmäßig mit Winkeleisen, Panzerschlauch, Sicherungsseil sowie Isoli- erplatte aus Mineralwolle zwecks vibrationsfreier Montage. Flügelschrauben sind auch dabei, und können verwendet werden falls die Umstände es erlaubt. -
Seite 11: Mechanische Montage
DE • 3000113 RSV DK DE NO SE UK NL FR 120515 Hauptkomponenten: Der RSV besteht aus folgenden Hauptkomponenten: RSV009-012-014-016 RSV160-200-250-315-400-450 Oberteil Abdeckgitter Unterteil Handgrif Motor Panzerschlauch und Anschlußkabel Axiallügel Mineralwollplatte Zentrifugalrad Sicherungsseil Einlaßteil für Axiallügel Winkeleisen, Schrauben und Muttern Einlaßteil für Zentrifugalrad... - Seite 12 • DE 3000113 RSV DK DE NO SE UK NL FR 120515 Vor der Montage auf einem gemauerten Schornstein Schritt Vorgehen Die lichte Weite des Schornsteins messen und ein entsprechendes Loch in der Mineralwollplatte aus-schn- eiden. Jedoch müssen mindestens 20 mm Rand stehen bleiben.
- Seite 13 DE • 3000113 RSV DK DE NO SE UK NL FR 120515 Vor der Montage auf einem Stahlschornstein: Schritt Vorgehen Für Stahlschornsteine wird ein Flansch (D) benutzt, der durch Hineinschieben in den Schornstein (E) montiert wird. Zunächst wird der Flansch auf dem Rauchsauger...
- Seite 14 • DE 3000113 RSV DK DE NO SE UK NL FR 120515 Befestigen des Rauchsaugers auf dem Schornstein Schritt Vorgehen Das Sicherungsseil am Schornstein montieren (1). Bei ge- mauerten Schornsteinen die mitgelieferte Schraube und den Mauerdübel verwenden und bei Stahlschorn-steinen selbstschneidende Schrauben verwenden.
-
Seite 15: Elektrischer Anschluß
1 x 230V ~ 50Hz Montage von Wartungs-schaltern: Die exodraft weist darauf hin, daß die Richtlinie Maschinen *) die Montage eines Wartungsschalters bei der festen Installation von Rauchsaugeren vorschreibt. *) Es wird auf die “Richtlinie Maschinen 2006/42/EWG” – Anhang 1 – Nummer 1.6.3 ”Trennung von den Energiequellen”... -
Seite 16: Wartung Und Reinigung
Der an die Umgebung abgegebene Schallpegel liegt bei einem Abstand zum Rauchsauger von mehr als 5 Metern unter 68 dB(A). Dies gilt bei korrekt montiertem RSV. (Im übrigen wird auf die Daten im Prospekt verwiesen.) Der RSV ist in Standardausführung für eine maximale Rauchgastemperatur von 250 °C konstruiert. Bei höheren Tem- peraturen, max. -
Seite 52: Eu Declaration Of Conformity
3000113 RSV DK DE NO SE UK NL FR 120515 EU declaration of conformity Declaration of Conformity DK: EU-Overensstemmelseserklæring NL: EU-Conformiteits verklaring GB: Declaration of Conformity SE: EU-Överensstämmelsedeklaration DE: EU-Konformitätserklärung EU-Vaatimustenmukaisuusvakuutus FR: Déclaration de conformité de l’Union Européenne IS: ESS-Samræmisstaðfesting NO: EU-Samsvarserklæring... - Seite 53 3000113 RSV DK DE NO SE UK NL FR 120515...
- Seite 54 3000113 RSV DK DE NO SE UK NL FR 120515...
- Seite 55 3000113 RSV DK DE NO SE UK NL FR 120515...
- Seite 56 DE: exodraft GmbH DK: exodraft a/s NO: exodraft a/s Soonwaldstraße 6 C. F. Tietgens Boulevard 41 Storgaten 88 DE-55569 Monzingen DK-5220 Odense SØ NO-3060 Svelvik Tel: +49 (0)6751 855 599-0 Tel: +45 7010 2234 Tel: +47 3329 7062 Fax: +49 (0)6751 855 599-9...
