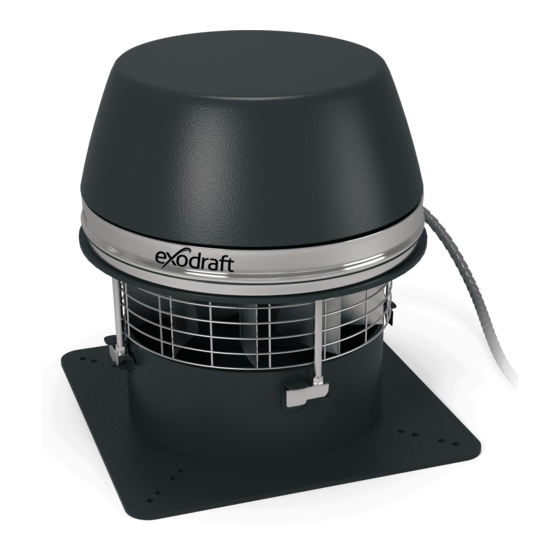

Exodraft RSHT009-41 Handbuch
Rauchsauger/abgasventilator
Inhaltsverzeichnis
Quicklinks
Inhaltsverzeichnis
Fehlerbehebung
Verwandte Anleitungen für Exodraft RSHT009-41
Inhaltszusammenfassung für Exodraft RSHT009-41
- Seite 1 Rauchsauger/Abgasventilator RSHT | Bitte lesen und aufbewahren!! Ihre Energie. Optimiert.
-
Seite 3: Inhaltsverzeichnis
Ihre Energie. Optimiert. Rauchsauger/Abgasventilator | RSHT Inhalt Produktinformation Lieferumfang Zubehör und Ersatzteile Garantie Technische Spezifikationen Vorsichtsmaßnahmen und Benutzerhinweise Mechanische Installation Transportsicherung Mindest Abstand Montage auf einem gemauerten Schornstein Montage auf einen Stahlschornstein Mehrere Rauchsauger auf einen Schornstein Elektrische Installation Verdrahtung Wartungs-/Reparaturschalter Inbetriebnahme und Konfiguration Systemtest... -
Seite 4: Entsorgung
Wie dieses Handbuch zu verwenden ist. Dieses Handbuch wurde auf der Grundlage des jeweiligen Produkts erstellt und enthält relevante technische Informationen und eine Installationsanleitung. Zubehör und Ersatzteile werden in diesem Handbuch nicht behandelt. Bitte beachten Sie die einzelnen Handbücher dieser Komponenten. Dieses Installationshandbuch enthält keine Dokumentation zur Systemauslegung. -
Seite 5: Allgemeine Vorsicht
Symbole Die folgenden Symbole können in der Anleitung verwendet werden, um auf Gefahren oder das Risiko von Personenschäden oder Schäden am Produkt aufmerksam zu machen. Allgemeines Verbot Die Nichtbeachtung von Anweisungen, die mit dem Verbotssymbol gekennzeichnet sind, können zu extremen Gefahren oder schweren Personenschäden führen. Allgemeine Vorsicht Kennzeichnet eine gefährliche Situation, die im schlimmsten Fall, schwere Personenschäden oder erhebliche Schäden am Produkt verursachen kann. - Seite 6 Trennen Sie vor der Wartung des Geräts die Stromversorgung und stellen Sie sicher, dass sie nicht versehentlich wieder eingeschaltet werden kann. • Exodraft empfi ehlt immer die Verwendung eines Rauchmelders, wenn ein Festbrennstoffkamin installiert wird. • Wenn das Exodraft-Abgasanlagensystem für Festbrennstoff-/Multibrennstoffanlagen konzipiert wurde, stellen Sie bitte sicher, dass die Konstruktion die Anforderungen von BS EN15287-1 erfüllt.
-
Seite 7: Produktinformation
Geräte, die mit festen Brennstoffen betrieben werden, wie z. B. Kamine und Öfen, die mit Holz befeuert werden, sowie Biomasse- oder Festbrennstoffkessel. Der Ventilator ist Teil eines Exodraft-Systems und sollte für eine optimale Wirkung an einen Exodraft-Regler angeschlossen werden. -
Seite 8: Garantie
Gesetzgebung oder anderen klar festgelegten Bedingungen. Kundenreklamationen müssen von einem Fachhändler oder Großhändler bearbeitet werden (vorzugsweise dort, wo das Exodraft-Produkt ursprüng- lich gekauft wurde). Eine aktuelle Liste der Exodraft-Fachhändler finden Sie auf unserer Website für das betreffende Land. Exodraft-Produkte müssen immer von qualifiziertem Personal installiert werden. Exodraft behält sich das Recht vor, diese Richtlinien ohne vorherige Ankündigung zu ändern. ... -
Seite 9: Technische Daten
Anlaufen. Dann ist es an der Zeit, den Kondensator zu ersetzen. Bitten Sie einen qualifizierten Elektriker, diese Arbeit auszuführen. Technische Daten Motor Spezifikationen Gewicht Abmessungen [mm] U/min B x B C [Ø] E [Ø] RSHT009-41 1350 1 x 230 0.26 0.06 RSHT012-41 1350 1 x 230 0.55 0.09... -
Seite 10: Konstruktion Und Komponenten
Ihre Energie. Optimiert. Konstruktion und Komponenten Oberteil Unterteil Motor Motorplatte Kühlplatte Axialflügelrad Sicherheitsscharnier Sicherheitsgitter Panzerschlauch und Anschlusskabel Mineralwollmatte Sicherheitsdraht Befestigungswinkel, Schrauben und Muttern usw. 10 | DE... -
Seite 11: Vorsichtsmaßnahmen Und Benutzerhinweise
Anlagentyp Kamine und Holzöfen in Privathäusern arbeiten normalerweise in einer relativ stabilen Umgebung, in der keine größeren Druckschwankungen auftreten. Um jedoch eine optimale Nutzung des Exodraft-Systems zu gewährleisten, sind Geschwindigkeitsanpassungen und Anpassungen der Lufteinlässe abhängig vom Wetter draußen und vom Stadium des Brennvorgangs erforderlich. -
Seite 12: Mechanische Installation
Ihre Energie. Optimiert. Mechanische Installation Exodraft-Produkte müssen immer von entsprechend qualifiziertem Personal und gemäß den Anweisungen des Herstellers installiert werden. Transportsicherung Vergessen Sie nicht, die Transportsicherung in der Nähe des Laufrads zu entfernen und zu prüfen, ob sich das Axialflügel/Zentrifugalrad frei dreht, bevor Sie den Ventilator auf den Schornstein montieren. -
Seite 13: Positionierung Des Rauchsaugers/Abgasventilators
3112003_RSHT_DE Positionierung des Rauchsaugers/Abgasventilators Der Rauchsauger/Abgasventilator kann horizontal oder vertikal montiert werden. Beachten Sie die nationa- len Gesetze und Bauvorschriften! Mindest Abstand Der Mindestabstand zu brennbaren Materialien muss mindestens 500 mm betragen (nationale Vorschriften sind zu beachten)! Mindestabstand gemäß nationaler Gesetzgebung! DE | 13... -
Seite 14: Montage Auf Einem Gemauerten Schornstein
Ihre Energie. Optimiert. Montage auf einem gemauerten Schornstein Soll der Ventilator auf einem gemauerten Schornstein montiert werden, verwenden Sie bitte die Montagewinkel. Siehe die Installationsanleitung unten. Schritt Aktion Illustration Messen Sie den Innendurchmesser des gemauerten Schornsteins. Schneiden Sie ein Loch in die Mineralwollmatte, dessen Radius 20 mm größer ist als der Flanschdurchmesser. - Seite 15 3112003_RSHT_DE Legen Sie die Mineralwollmatte oben auf den Schornstein. Sie kann mit einer der beiden Seiten zum Ventilator hin verwendet werden. Der Rauchsauger kann nun (auf die Matte) mit den Halterungen in den Schornstein gesenkt werden. WICHTIG! Schrauben Sie die Halterungen nicht in das Abgasrohr! Befestigen Sie den Ventilator mit dem Sicherheitsdraht am Schornstein.
-
Seite 16: Montage Auf Einen Stahlschornstein
Ihre Energie. Optimiert. Montage auf einen Stahlschornstein Wenn der Rauchsauger/Abgasventilator auf einen Stahlschornstein montiert werden soll, muss er mit einem zugelassenen Flansch installiert werden. Siehe die Installationsanleitung unten. Schritt Aktion Illustration Der Flansch muss so angebracht werden, dass der Stutzen in den Schornstein ragt! Messen Sie den Durchmesser des Lochs im Flansch. - Seite 17 3112003_RSHT_DE Befestigen Sie den Flansch mit Hilfe der Gummischwingungsdämpfer am Rauchsauger. RS og RSHG RS og RSHG RS og RSHG RS og RSHG RS og RSHG Die Ventilator-Baugruppe kann nun auf den Stahlschornstein montiert werden. RS og RSHG RS og RSHG RS og RSHG RS og RSHG DE | 17...
- Seite 18 Ihre Energie. Optimiert. Verwenden Sie den Sicherheitsdraht, um den Ventilator am Schornstein zu befestigen. Bringen Sie die mitgelieferte selbstschneidende Schraube im Stahlschornstein an. Montieren Sie dann den Draht durch das vorgesehene Loch in der Grundplatte und in die Drahtsicherung. Ziehen Sie den Sicherheitsdraht leicht an und ziehen Sie dann den Drahtverschluss fest, so dass der Rauchsauger gesichert ist, wenn er zu Wartungs- und Reinigungszwecken geöffnet...
-
Seite 19: Mehrere Rauchsauger Auf Einen Schornstein
Wenn zwei oder mehr Ventilatoren benötigt werden, um ausreichend Schornsteinzug zu erzeugen, ist eine spezielle Adapterplatte erfor- derlich (kein Exodraft-Teil). Die beiden Löcher in der Platte sollten dem Halsdurchmesser des verwendeten Ventilatortyps entsprechen und der Abstand von Mitte zu Mitte sollte mindestens der Ventilatorbreite entsprechen. -
Seite 20: Elektrische Installation
Verdrahtung Verdrahtung im Kondensator und Wartungs-/Reparaturschalter. Mit Ausnahme der Stromversorgung über das Stromnetz oder die Exodraft-Steuerung ist die gesamte Verkabelung bei der Lieferung nicht angeschlossen. Zur Befestigung der Adern an den Klemmen verwenden Sie einen Schlitzschraubendreher, max. 3 mm breit. -
Seite 21: Wartungs-/Reparaturschalter
Verdrahtungsnormen entsprechen. Die RSHT werden mit einem zugelassenen Wartungs-/Reparaturschalter geliefert. Anschließen Stufenlos Überlastschutz Kabel und Verdrahtung elektronisch regelbar braun = L Der Motor verträgt RSHT009-41 b = Nreg Blockade RSHT012-41 (Impedanzschutz) gelb/grün = braun = L RSHT014-41 Der Motor benötigt einen blau = Nreg Überlastschutz... -
Seite 22: Inbetriebnahme Und Konfiguration
Einschalten des Rauchsaugers ordnungsgemäß funktioniert. Achten Sie darauf, dass keine Rauchgase austreten, da dies zu Kohlenmonoxidvergiftungen führen kann! Nach dem Systemtest empfiehlt Exodraft, den Kamin oder Ofen anzuzünden. Befolgen Sie die nachstehende Anleitung zum korrekten Anzünden und zur Verwendung des Rauchsaugers. -
Seite 23: Betrieb Eines Pizzaofens
Feuer machen (Anzünden): Legen Sie einige kleine Holzscheite mit etwas Anzündholz und Feueranzündern in den Kamin/Ofen. Bevor Sie das Feuer entzünden, schalten Sie den Ventilator auf volle Geschwindigkeit und öffnen Sie die Luftzufuhr Ihres Ofens/Kamins vollständig. Hinweis! Wenn Ihre Exodraft-Steuerung über eine Boost- Funktion verfügt, aktivieren Sie diese bitte. 100% Zünden Sie das Feuer an und stellen Sie sicher, dass keine Rauchgase aus der Kaminöffnung austreten. -
Seite 24: Wartung Und Fehlersuche
Ihre Energie. Optimiert. Wartung und Fehlersuche Pflege und Reinigung Es ist äußerst wichtig, den Schornstein von Kreosot und Ablagerungen sauber zu halten, da Ruß die Hauptursache für Schornsteinbrände ist. Die Oberseite des Rauchsaugers/Abgasventilators ist aufklappbar und kann geöffnet werden, um eine einfache Reinigung des Ventilators zu gewährleisten. Die Reinigungsintervalle hängen von der Nutzung des Kamins ab. -
Seite 25: Fehlersuche Und Behebung
3112003_RSHT_DE Fehlersuche und Behebung Beobachtung Problem Lösung Der Wartungs-/Reparaturschalter ist mög- Wartungs-/Reparaturschalter prüfen licherweise ausgeschaltet. Der Rauchsauger/Abgasventilator wird Die Geschwindigkeitsregelung ist Geschwindigkeitsregelung einschalten nicht mit Strom versorgt ausgeschaltet Lose elektrische Verbindung Verkabelung prüfen und Problem beheben Überprüfen Sie die Verkabelung und behe- Lose elektrische Verbindung ben Sie Verbindungsprobleme. -
Seite 26: Uk Conformity Assessed
Exodraft a/s Industrivej 10 DK-5550 Langeskov Hereby declares that the following products: RSHT009-41, RSHT012-41, RSHT014-41, RSHT016-41 Were manufactured in conformity with the provisions of the following regulations: The Supply of Machinery (Safety) Regulations 2008 Electrical Equipment (Safety) Regulations 2016 Electromagnetic Compatibility Regulations 2016... -
