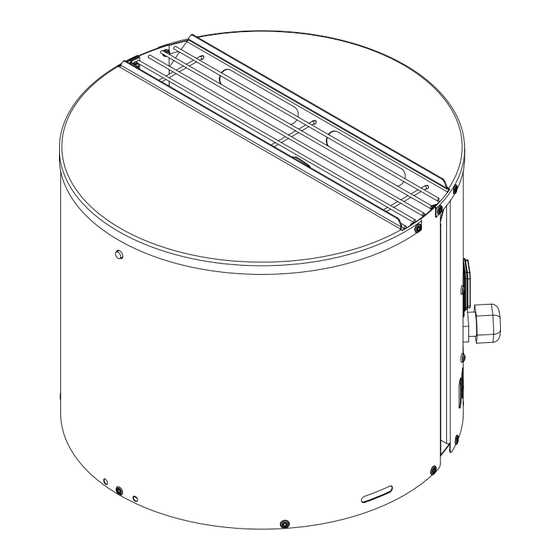

Exodraft RBV1 Montageanleitung
  1. Anleitungen
  2. Marken
  3. Exodraft Anleitungen
  4. Ventilatoren
  5. RBV1
  6. Montageanleitung

Exodraft RBV1 Montageanleitung

Rauchsauger
Vorschau ausblenden
Inhaltsverzeichnis
Verfügbare Sprachen
  • DE

Verfügbare Sprachen

Quicklinks

Diese Anleitung herunterladen
RBV1
DK Læs og gem denne vejledning.
SE Läs och spara dessa instruktioner.
NO Les og lagre disse instruksjonene.
UK Read and save this manual.
DE Bitte lesen Sie diese Originalanleitung sorgfältig durch und bewahren Sie sie auf.
DK
SE
NO
UK
DE
Inhaltsverzeichnis
loading

Verwandte Anleitungen für Exodraft RBV1

Inhaltszusammenfassung für Exodraft RBV1

  • Seite 1 RBV1 DK Læs og gem denne vejledning. SE Läs och spara dessa instruktioner. NO Les og lagre disse instruksjonene. UK Read and save this manual. DE Bitte lesen Sie diese Originalanleitung sorgfältig durch und bewahren Sie sie auf.

  • Seite 2: Inhaltsverzeichnis

    Index DK - Produktinformation ................3 Pakkens indhold .

  • Seite 39: De - Produktinformation

    Funktion Anwendungsbereich Der RBV1 ist ein Abgasventilator zur Montage auf dem Schornsteinkopf. Der RBV1 sorgt für ein ein- faches Anzünden und Holznachlegen in Ihrer Feuerstelle. Er ist für holzbefeuerte Kaminöfen und geschlossene Kamineinsätze mit einem Efekt von max. 8 kW geeignet. Der RBV1 wird mit einem lexiblem Flansch, einem integriertem Reparaturschalter und 5 Meter Kabel mit Stecker geliefert.

  • Seite 40: Garantie

    3200977-RBV1-DK-SE-NO-UK-DE Garantie Das Produkt umfasst ab dem Rechnungsdatum eine Garantie von 2 Jahren. Ein Austausch oder eine Reparatur vom RBV1 geschieht nach dem Ermessen des Herstellers. Vorausgesetzt ist, dass die Werksinspektion einen Material- oder Konstruktionsfehler nachweist. Speziikationen und Dimensionen Modell...

  • Seite 41: Installation

    3200977-RBV1-DK-SE-NO-UK-DE DE • Installation 5.5.1 Montagezubehör Achtung! Scharfe und spitze Teile.

  • Seite 42: Montage Vom Bodenlansch

    • DE 3200977-RBV1-DK-SE-NO-UK-DE 5.5.2 Montage vom Bodenlansch 5.5.3 Einstellung vom lexiblen Flansch Nachdem Sie den Bodenlansch zusammengebaut haben, passen Sie die Flanschbeine dem Maß des inneren Durchmessers des Schornsteins an, und spannen Sie die Beine in dieser Position fest. Das Beispiel (siehe Abbildung unten) zeigt die Einstellung für ø150 mm inneren Schornsteinmaß.

  • Seite 43: Montage Vom Bodenlansch Und Drahtseil Am Rbv1

    3200977-RBV1-DK-SE-NO-UK-DE DE • 5.5.4 Montage vom Bodenlansch und Drahtseil am RBV1...

  • Seite 44: Platzierung

    Montage vom RBV1 auf Stahlschornstein BITTE BEACHTEN Das Drahtseil muss immer solide am RBV1 und am Schornstein befestigt werden. Wickeln Sie das Drahtseil einmal um den Schornstein und danach durch den Drahtseilverschluss. Das Drahtseil in fallender Richtung ziehen und den Drahtseilverschluss festigen. Das Seil muss festgezogen werden, darf aber nicht so straf...

  • Seite 45: Montage Vom Rbv1 Auf Gemauerten Schornstein

    Befestigen Sie erst den Drahtseilbeschlag am Schornstein. Danach wird die Schlinge gestraft und der Drahtseilverschluss festgeklemmt. Das Drahtseil muss in fallender Richtung festgezogen werden. Das Seil muss den RBV1 am Schornstein sicher festhalten, darf aber nicht so straf gezogen werden, dass der RBV1 schief steht bzw. kippt.

  • Seite 46: Elektrischer Anschluss

    2. Legen Sie Brennholz sowie Anzündholz in den Brennraum des Kaminofens 3. Versichern Sie sich, dass der RBV1 eingeschaltet ist, bevor Sie mit dem Anzünden anfangen. Zünden Sie ein Streichholz an und halten Sie es in die Brennkammer, um festzustellen, ob der Rauch vom Streichholz vom Kaminofen nach oben abgeführt wird*...

  • Seite 47: Instandhaltung Und Fehlersuche

    3200977-RBV1-DK-SE-NO-UK-DE DE • Instandhaltung und Fehlersuche Der RBV1 muss mindestens 1 Mal im Jahr in Verbindung mit einer Inspektion von einem Schornsteinfeger überprüft werden. Ruß und andere Ablagerungen müssen von den Lüfterlügeln und vom Boden des Motorgehäuses entfernt werden. WARNUNG Vor dem Öfnen des RBV1s immer den Strom abschalten!
  • Seite 48 3200977-RBV1-DK-SE-NO-UK-DE...

  • Seite 49: Eu Conformity Declaration

    3200977-RBV1-DK-SE-NO-UK-DE EU conformity declaration Declaration of Conformity DK: EU-Overensstemmelseserklæring NL: EU-Conformiteits verklaring GB: Declaration of Conformity SE: EU-Överensstämmelsedeklaration DE: EU-Konformitätserklärung EU-Vaatimustenmukaisuusvakuutus FR: Déclaration de conformité de l’Union Européenne ESS-Samræmisstaðfesting NO: EU-Samsvarserklæring Dichiarazione di Conformità Unione Europea PL: EU Deklaracja zgodności exodraft a/s C.F.
  • Seite 50 3200977-RBV1-DK-SE-NO-UK-DE...
  • Seite 51 3200977-RBV1-DK-SE-NO-UK-DE...
  • Seite 52 DK: exodraft a/s NO: exodraft a/s DE: exodraft GmbH C. F. Tietgens Boulevard 41 Storgaten 88 Soonwaldstraße 6 DK-5220 Odense SØ NO-3060 Svelvik DE-55569 Monzingen Tel: +45 7010 2234 Tel: +47 3329 7062 Tel: +49 (0)6751 855 599-0 Fax: +45 7010 2235...
