Tastenbeschreibung

L1-L2-L3
Gehen Sie mit L1-L2-L3 schrittweise zur ersten Phase, zweiten Phase, dritten Phase und zur
Summe der Wattleistungsmessungen.
L1-L2-L3 mindestens 2 Sekunden lang gedrückt halten, um den 3P3W-Modus aufzurufen.
MR Einmal drücken, um den Speicherabruf-Modus aufzurufen. Das MR-Symbol erscheint und
das Messgerät gibt einen Signalton aus. Gehen Sie mit den Pfeiltasten schrittweise durch
den internen Speicher für 99 Messungen, siehe Beschreibung unten.
Σ Beim Prüfen von 3 Phasensystemen im Wirkleistungs-Modus (Funktionsschalterstellung kW)
summiert die Taste Σ mehrere Messungen auf. Schlagen Sie für Einzelheiten zum Gebrauch
der Aufsummiertaste im Abschnitt Wirkleistungsmessung in diesem Handbuch nach.
Drücken Sie zum Einschalten (ON) der Hintergrundbeleuchtung die
Hintergrundbeleuchtungstaste. Die Hintergrundbeleuchtung schaltet sich automatisch nach
20 Sekunden aus (OFF). Drücken Sie die Taste erneut, um die Hintergrundbeleuchtung
manuell auszuschalten.
MAX-MIN Drücken Sie die Taste, um den größten (MAX) Messwert anzuzeigen. Erneut drücken, um
den kleinsten (MIN) Messwert anzuzeigen. Diese Funktion ist nur für die Bereiche
Spannung, Strom, Wirkleistung und Scheinleistung gültig. Wenn das MAX- oder MIN-Symbol
angezeigt wird, wird nur der höchste oder niedrigste Messwert angezeigt.
SAVE Drücken Sie kurz die Taste SAVE, um einen einzelnen Messwert zu speichern. Das Messgerät
gibt einen Piepton aus. Die Indexnummer auf der linken Seite des sekundären Displays wird
mit jedem gespeicherten Messwert inkrementiert. Die maximale Anzahl der Datenpunkte
beträgt 99. Wenn der Speicher voll ist, zeigt das Messgerät das Symbol FULL an
USB
Die Messdaten werden an den Computer gesendet, wenn das Messgerät mit diesem
verbunden und die mitgelieferte Software sowie die Treiber installiert wurden und diese
ausgeführt werden.
CLEAR Halten Sie im Wirkleistungs-Modus die Taste CLEAR für mindestens eine (1) Sekunde
gedrückt, um den Timer für die verstrichene Zeit ab Null neu zu starten.
Für alle anderen Bereiche halten Sie die Taste CLEAR für mindestens eine (1) Sekunde
gedrückt, um den interner Speicher für die 99 Messungen zu löschen.
▼/▲ Wenn Sie schrittweise durch die Summe der Leistungsmessungen gehen, schalten Sie mit
den Tasten ▼/▲ das Display von den Modi Wirkleistung/Blindleistung zu den Modi
Leistungsfaktor/Scheinleistung um.
Scrollen Sie im MR-Modus mit den Tasten ▼/▲ durch die 99 internen Messwert-
Speicherplätze des Messgeräts.
HOLD Rufen Sie mit der Taste HOLD den Haltemodus auf. Im Display wird das Symbol H angezeigt,
das Messgerät gibt einen Signalton aus und der angezeigte Messwert wird eingefroren.
Drücken Sie die Taste HOLD erneut, um den Haltemodus zu verlassen. Das Messgerät gibt
einen Signalton aus und das Symbol H erlischt.

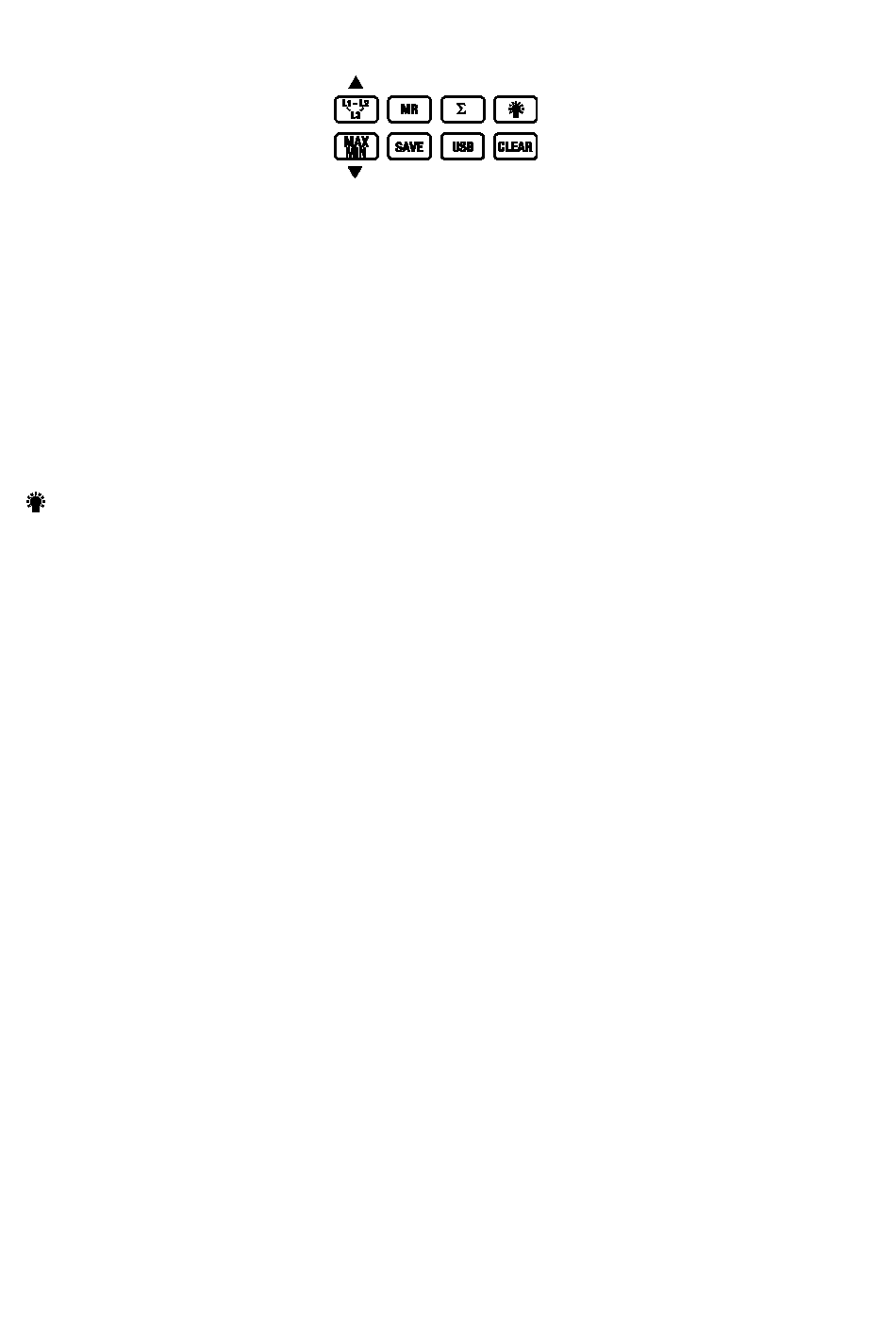

Abbildung 3
