Extech PQ2071 Benutzerhandbuch Seite 11

1000 a ein- oder 3-phasen true-rms zangenmessgerät mit kontaktlosem spannungsdetektor und computeranschluss
Inhaltsverzeichnis

Werbung

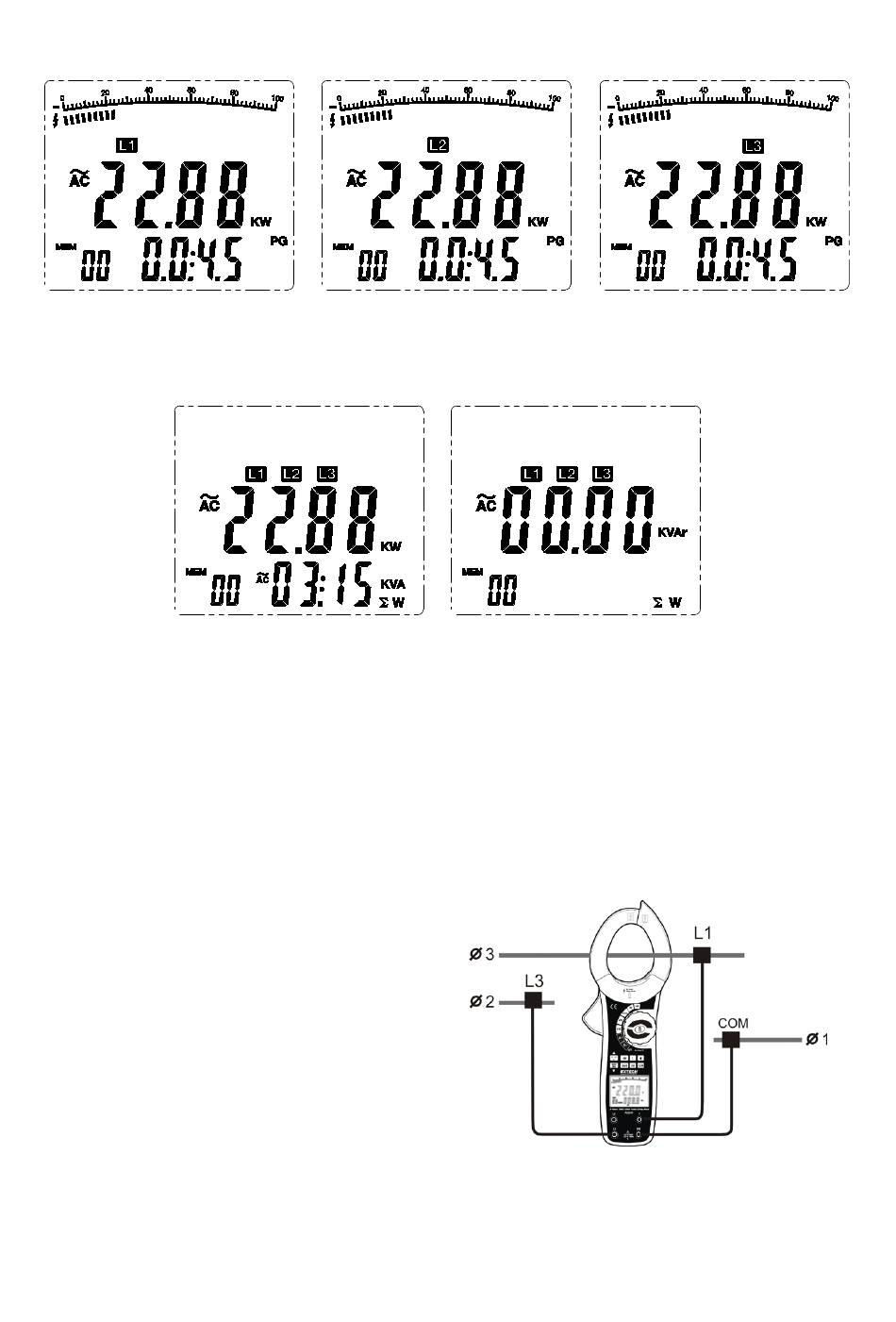

Abbildung 8
Abbildung 9
3-phasig, 3-Wire Power Messungen
Hinweis:
Beim Messen 3 Phase / 3-wire-Systemen, halten Sie die L1-L2-L3-Taste für 5 Sekunden, um das 3φ3w Symbol.
(Drücken und halten Sie die L1-L2-L3-Taste wieder 5 Sekunden lang zum Verlassen des Phase 3-/3-Draht-Modus
wieder auf den Default 3Φ4Kabel-Modus).
Schließen Sie das Messgerät wie in Abbildung 10
dargestellt.
Abbildung 10
1. Stecken Sie die roten (L1) und blau (L3) Test führt in die L1, L3 meter Eingangsklemmen und verbinden Sie
diese mit 2 getrennten Phasen der zu prüfenden Stromkreis wie in Abbildung 10 dargestellt.
2. Setzen Sie die schwarze Messleitung in die COM-Eingangsbuchse am Messgerät ein und verbinden Sie es mit
der letzten verbleibenden Kabel der 3 Phase 3-Draht System Under Test.
11
PQ2071-de-DE_V1.5 8/22
