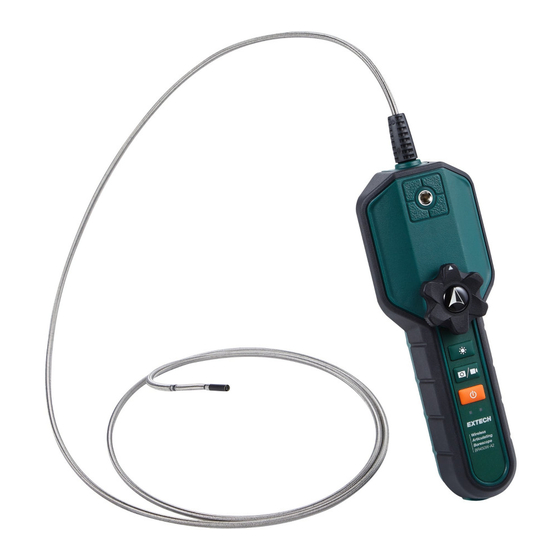

Extech BR450W-A2 Benutzerhandbuch
Kabelloses dreh-schwenkboroskop
Inhaltsverzeichnis
Inhaltsverzeichnis
Verwandte Anleitungen für Extech BR450W-A2
Inhaltszusammenfassung für Extech BR450W-A2
- Seite 1 Benutzerhand- buch Kabelloses Dreh-Schwenk- Boroskop MODEL BR450W-A2...
-
Seite 2: Einleitung
Einleitung Vielen Dank, dass Sie sich für das kabellose Dreh-Schwenk-Boroskop Extech entschieden haben. Dieses Gerät bietet eine nach vorn gerichtete Kamera, die auf einem flexiblen Kabel montiert ist, um das Einführen in Rohre, Kanäle usw. zu erleichtern. Das Kameraobjektiv verfügt über einstellbare LED-Leuch- ten für die Untersuchung in dunklen und schwach beleuchteten Bereichen. -
Seite 3: Rohs-Hinweis
VORSICHT Das Eintauchen der Sonde in folgende Flüssigkeiten ist sicher: Wasser, Bremsflüssigkeit, Benzin, Dieselkraftstoff und Getriebeflüssigkeit. Bitte nicht in andere Flüssigkeiten eintauchen. CE-HINWEIS Dieses System entspricht der Richtlinie 2014/53/EU zur elektromagnetischen Verträglichkeit. RoHS-HINWEIS Dieses System entspricht den Anforderungen der Richtlinie der Europäischen Union zur Beschränkung der Verwendung bestimmter gefährlicher Stoffe in Elektro- und Elek- tronikgeräten (RoHS). -
Seite 4: Produktbeschreibung
Emissionsgrenzwerte für die Exposition gegenüber Hochfrequenzenergie (HF), die von der Federal Communications Commission der US-Regierung festgelegt wurden, nicht überschreitet. Der Expositionsstandard verwendet eine Maßeinheit, die als spezifische Absorptionsrate oder SAR bezeichnet wird. Der von der FCC festgelegte SAR-Grenz- wert beträgt 1,6 W/kg. Die SAR-Tests werden unter Verwendung von durch die FCC ak- zeptierten Standard-Betriebspositionen durchgeführt, wobei der Prüfling auf der angegebenen Leistungsstufe in verschiedenen Kanälen sendet. - Seite 5 Steuertasten Taste für Helligkeitseinstellung der Kamera. Mit kurzem Tastendruck durch die fünf (5) Helligkeitsstufen und auf AUS schalten. Erfassen von Bildern und Videos. Zum Aufnehmen eines Bildes kurz drücken. Durch langen Tastendruck wird die Videoaufnahme gestartet; durch kurzes Drücken wird die Aufnahme gestoppt. Netztaste.
- Seite 6 Akku wird geladen, mit dem WLAN verbunden Leuchtet rot Leuchtet grün n. z. Akku ist schwach Blinkt rot Zubehör für den Anschluss mobiler Geräte Zum Boroskopsystem gehört ein Zubehörteil zum Anbringen eines mobilen Geräts an der Steuereinheit. Die Seite des Zubehörs mit der festen Unterleg- scheibe wird in das Befestigungsloch an der Boroskop-Steuereinheit geschraubt.
-
Seite 7: Bedienung
Bedienung Kurzanleitung 1. Laden Sie die App ExView von Google Play (Android ) oder aus dem App Store® (iOS®) herunter. 2. Halten Sie die Netztaste lange gedrückt, um das Boroskop einzuschalten; die LED-Anzeigen leuchten. 3. Wählen Sie in der Liste der verfügbaren WLAN-Netzwerke auf Ihrem Mo- bilgerät das BR450W aus. - Seite 8 • Wickeln Sie das Sondenkabel niemals mit einem engeren Durchmesser als 15 cm (5,9 Zoll). Richten Sie den Hals gerade aus, bevor Sie die Sonde verstauen. #NAS100204; r. AB/97511/97511; de-DE...
- Seite 9 Die App EXview Der unten abgebildete App-Screenshot bietet einen groben Überblick über die Symbole und Funktionen der App. Vollständige Anweisungen finden Sie im separaten ExView-Benutzerhandbuch. Einen Link zum Handbuch finden Sie im App-Menü „Einstellungen“, oder navigieren Sie direkt über Ihren Web- browser zur FLIR-Support-Website, um eine Kopie des Handbuchs zu erhalten.
- Seite 10 #NAS100204; r. AB/97511/97511; de-DE...
-
Seite 11: Wiederaufladbarer Akku
Wiederaufladbarer Akku Überblick über den Akku Das Boroskop wird mit einem 3,7-V-Lithium-Ionen-Akku geliefert, der nicht vollständig geladen ist. Laden Sie den Akku vor der Verwendung vollständig auf. WARNUNG • Entfernen Sie für eine längere Lagerung des Geräts den Akku. • Wenn der Akku ausgetauscht werden muss, verwenden Sie nur einen Akku des glei- chen Typs. -
Seite 12: Technische Daten
2. Öffnen Sie vorsichtig das Gerätegehäuse, um Zugang zum Akkufach zu erhalten. 3. Entfernen Sie den alten Akku, und entsorgen Sie ihn verantwortungsbe- wusst und gemäß den geltenden Gesetzen und Vorschriften. 4. Setzen Sie den neuen Akku ein, und achten Sie dabei auf die richtige Po- larität. - Seite 13 Betriebs- und -10 bis 60 ℃ (14 bis 140 ℉) Lagertemperatur Wasserdicht Nur Kamera: IP67 #NAS100204; r. AB/97511/97511; de-DE...
-
Seite 14: Reinigung
Rücksendungen (RMA): https://customer.flir.com/Home Garantie Teledyne FLIR garantiert zwei Jahre lang ab Lieferdatum, dass dieses Gerät der Marke Extech frei von Material- und Verarbeitungsmängeln ist. Den voll- ständigen Garantietext finden sie auf der Support-Website unter dem unten- stehenden Link. https://www.flir.com/support-center/warranty/ #NAS100204; r. AB/97511/97511; de-DE... - Seite 16 Benutzerhand- buch last page Website http://www.flir.com Customer support http://support.flir.com Copyright © 2024, FLIR Systems, Inc. All rights reserved worldwide. Disclaimer Specifications subject to change without further notice. Models and accessories subject to regional market considerations. License procedures may apply. Products described herein may be subject to US Export Regulations.
