Verwandte Anleitungen für Extech 475055
Inhaltszusammenfassung für Extech 475055

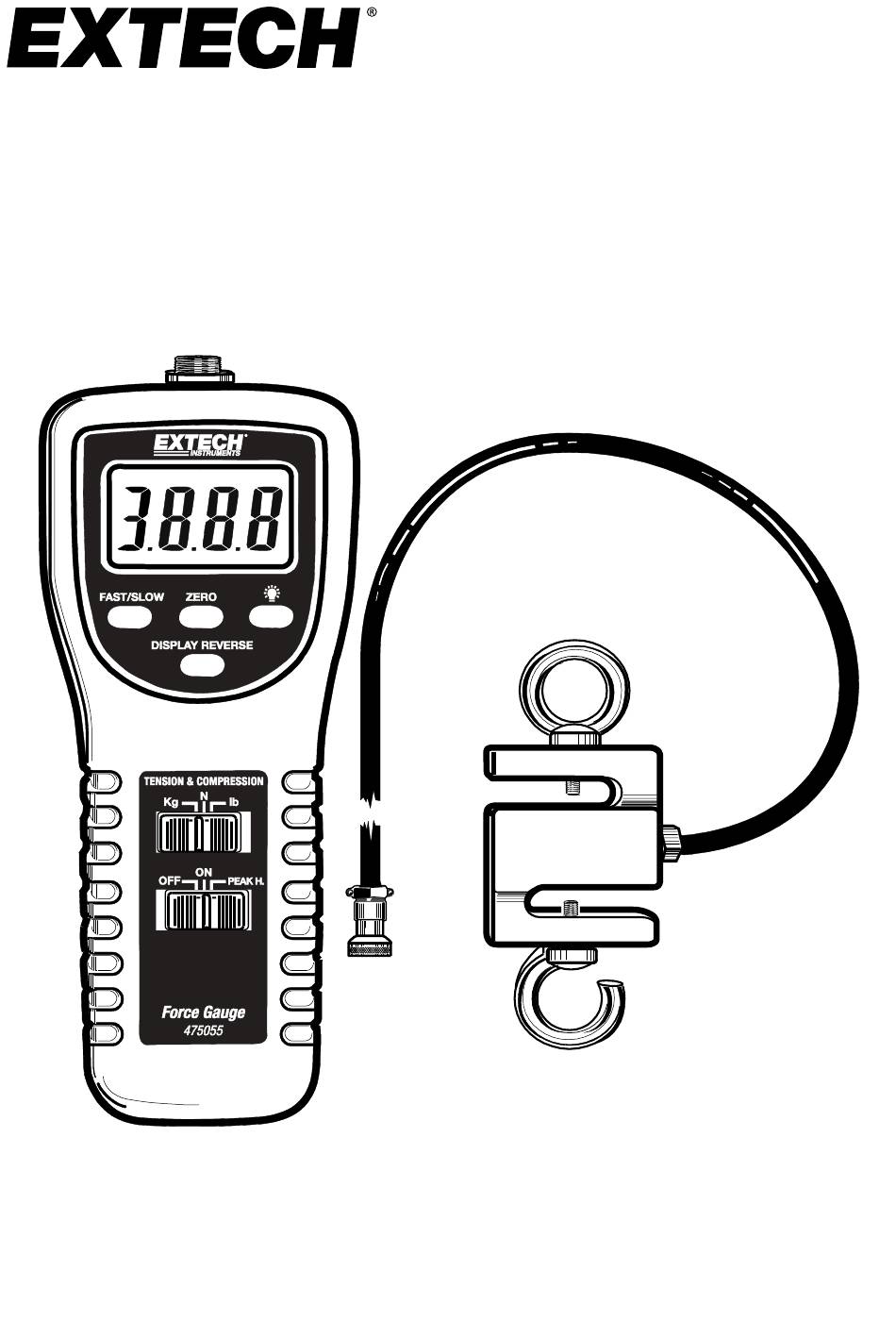

- Seite 1 Bedienungsanleitung Modell 475055 Digitales Kraftmessgerät Weitere Übersetzungen von Bedienungsanleitungen finden Sie unter www.extech.com...
-
Seite 2: Geräte Beschreibung

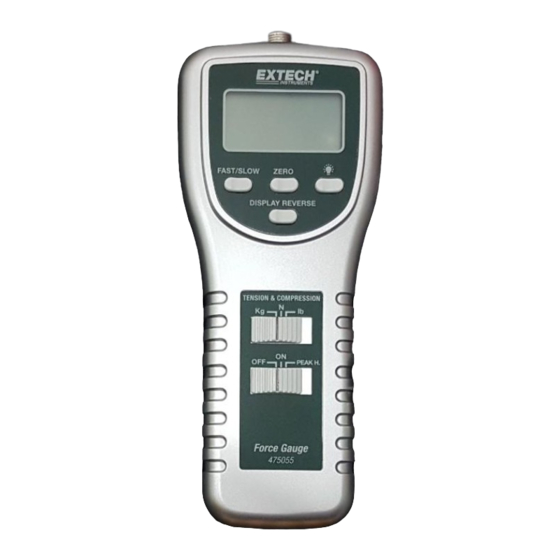

Einführung Herzlichen Glückwunsch zum Kauf des digitalen Kraftmessgeräts Modell 475055 von Extech. Das Gerät kann Zug- und Druckkräfte bis 100 Kgs. exakt messen und ist einfach zu bedienen. Es verfügt über: Peak Hold (Spitzwerterfassung), schnelle / langsame Aktualisierungsrate, positive oder umgekehrte Anzeigerichtung und eine externe Kraftmesszelle. - Seite 3 Bedienung Vorbereitung für Messungen 1. Das Messgerät 475055 ermittelt während des Gebrauchs automatisch die Zug- oder Druckkraft. Die Druckkraft wird als negativer Wert und die Zugkraft als positiver Wert angezeigt. 2. Wählen Sie die Maßeinheiten (Kilogramm, Pfund oder Newton) über den Einheitenauswahlschalter aus.
- Seite 4 Entfernen Sie die Sensoröse und Sensorhaken von der S-Type Kraftmesszelle um eine Druck- oder Kompressionsmessung durchzuführen. Bereichsüberschreitungsanzeige Das Modell 475055 verwendet einen Dehnungsmessstreifen, um die Kraft zu messen. Setzen Sie das Gerät keinen Kräften aus, die außerhalb des angegebenen Messbereichs liegen. Der empfindliche Dehnungsmessstreifen kann durch unsachgemäßen Gebrauch beschädigt oder anderweitig beeinträchtigt werden.
- Seite 5 PC- Schnittstelle Wenden Sie sich an Extech, um eine Kopie der 407001-Pro-Software für das Streaming von Daten vom Messgerät zum PC über den RS232-Anschluss zu erhalten. (Sales@Extech.com). Austausch von Batterien Die Batteriestandanzeige erscheint als "LO" im Display, wenn die Batteriespannung unter 6,8 V liegt.
- Seite 6 6 x 1,5 V AA-Batterien oder 9 V DC-Adapter (nicht im Energieversorgung Lieferumfang enthalten) Strombverbrauch 12mA (circa) Gewicht Kraftmessgerät: 278g w/o batterien Kraftmesszelle: 635g Kraftmessgerät: 215 x 90 x 45 mm (8.5 x 3.5 x 1.8”) Abmessungen Kraftmesszelle mit Haken und Öse: 162 x 51 x 22 mm 475055-de-DE_v2.8 9/19...
- Seite 7 Kabellänge: 2m (6.5 ft.) Copyright © 2012-2019 FLIR Systems, Inc. Alle Rechte vorbehalten, einschließlich des Rechtes auf vollständige oder teilweise Reproduktion in jeglicher Form www.extech.com 475055-de-DE_v2.8 9/19...
