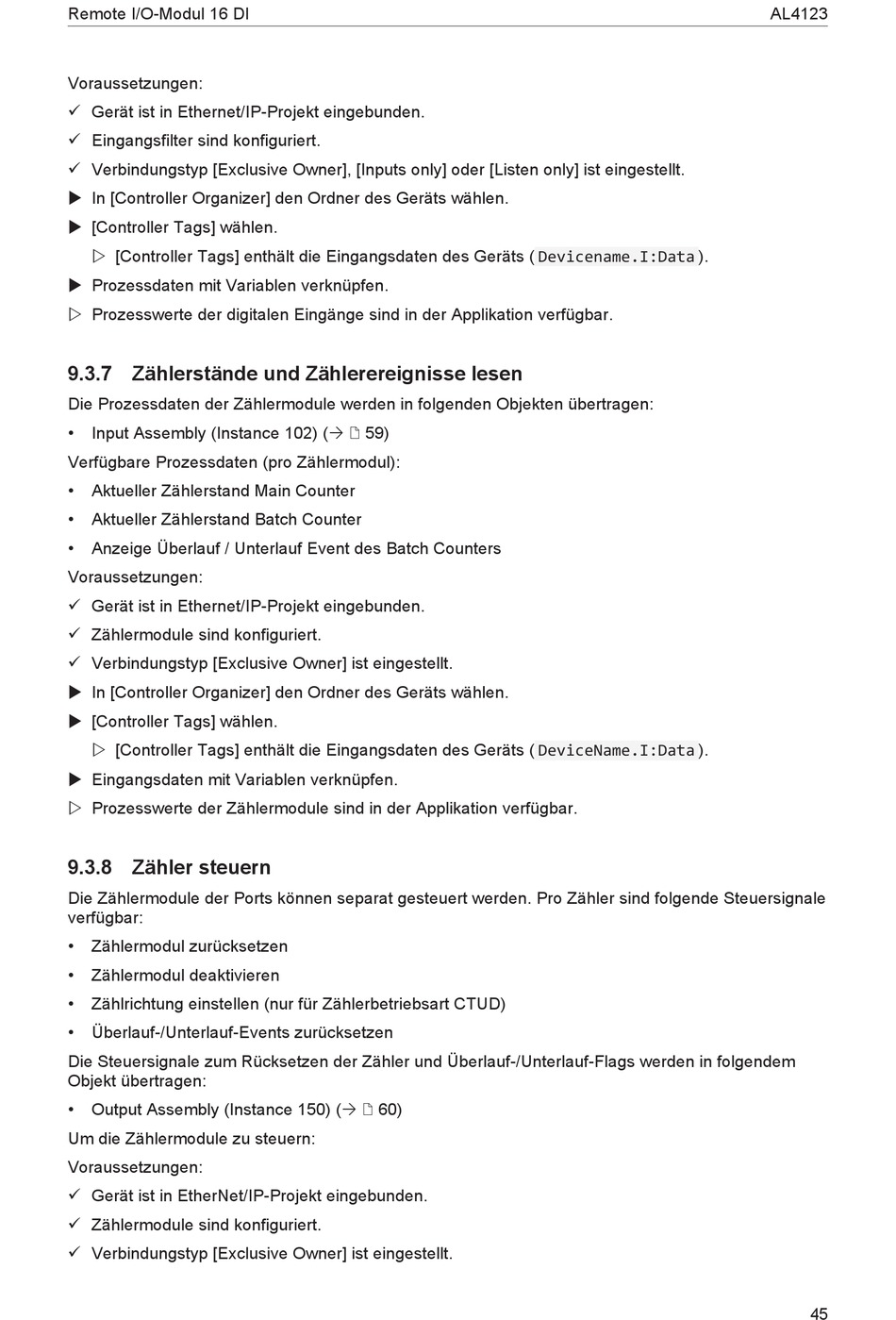

Remote I/O-Modul 16 DI
Voraussetzungen:
ü Gerät ist in Ethernet/IP-Projekt eingebunden.
ü Eingangsfilter sind konfiguriert.
ü Verbindungstyp [Exclusive Owner], [Inputs only] oder [Listen only] ist eingestellt.
u In [Controller Organizer] den Ordner des Geräts wählen.
u [Controller Tags] wählen.
w [Controller Tags] enthält die Eingangsdaten des Geräts ( Devicename.I:Data ).
u Prozessdaten mit Variablen verknüpfen.
w Prozesswerte der digitalen Eingänge sind in der Applikation verfügbar.
9.3.7 Zählerstände und Zählerereignisse lesen
Die Prozessdaten der Zählermodule werden in folgenden Objekten übertragen:
•
Input Assembly (Instance 102) (Ò / 59)
Verfügbare Prozessdaten (pro Zählermodul):
•
Aktueller Zählerstand Main Counter
•
Aktueller Zählerstand Batch Counter
•
Anzeige Überlauf / Unterlauf Event des Batch Counters
Voraussetzungen:
ü Gerät ist in Ethernet/IP-Projekt eingebunden.
ü Zählermodule sind konfiguriert.
ü Verbindungstyp [Exclusive Owner] ist eingestellt.
u In [Controller Organizer] den Ordner des Geräts wählen.
u [Controller Tags] wählen.
w [Controller Tags] enthält die Eingangsdaten des Geräts ( DeviceName.I:Data ).
u Eingangsdaten mit Variablen verknüpfen.
w Prozesswerte der Zählermodule sind in der Applikation verfügbar.
9.3.8 Zähler steuern
Die Zählermodule der Ports können separat gesteuert werden. Pro Zähler sind folgende Steuersignale
verfügbar:
•
Zählermodul zurücksetzen
•
Zählermodul deaktivieren
•
Zählrichtung einstellen (nur für Zählerbetriebsart CTUD)
•
Überlauf-/Unterlauf-Events zurücksetzen
Die Steuersignale zum Rücksetzen der Zähler und Überlauf-/Unterlauf-Flags werden in folgendem
Objekt übertragen:
•
Output Assembly (Instance 150) (Ò / 60)
Um die Zählermodule zu steuern:
Voraussetzungen:
ü Gerät ist in EtherNet/IP-Projekt eingebunden.
ü Zählermodule sind konfiguriert.
ü Verbindungstyp [Exclusive Owner] ist eingestellt.
AL4123
45
