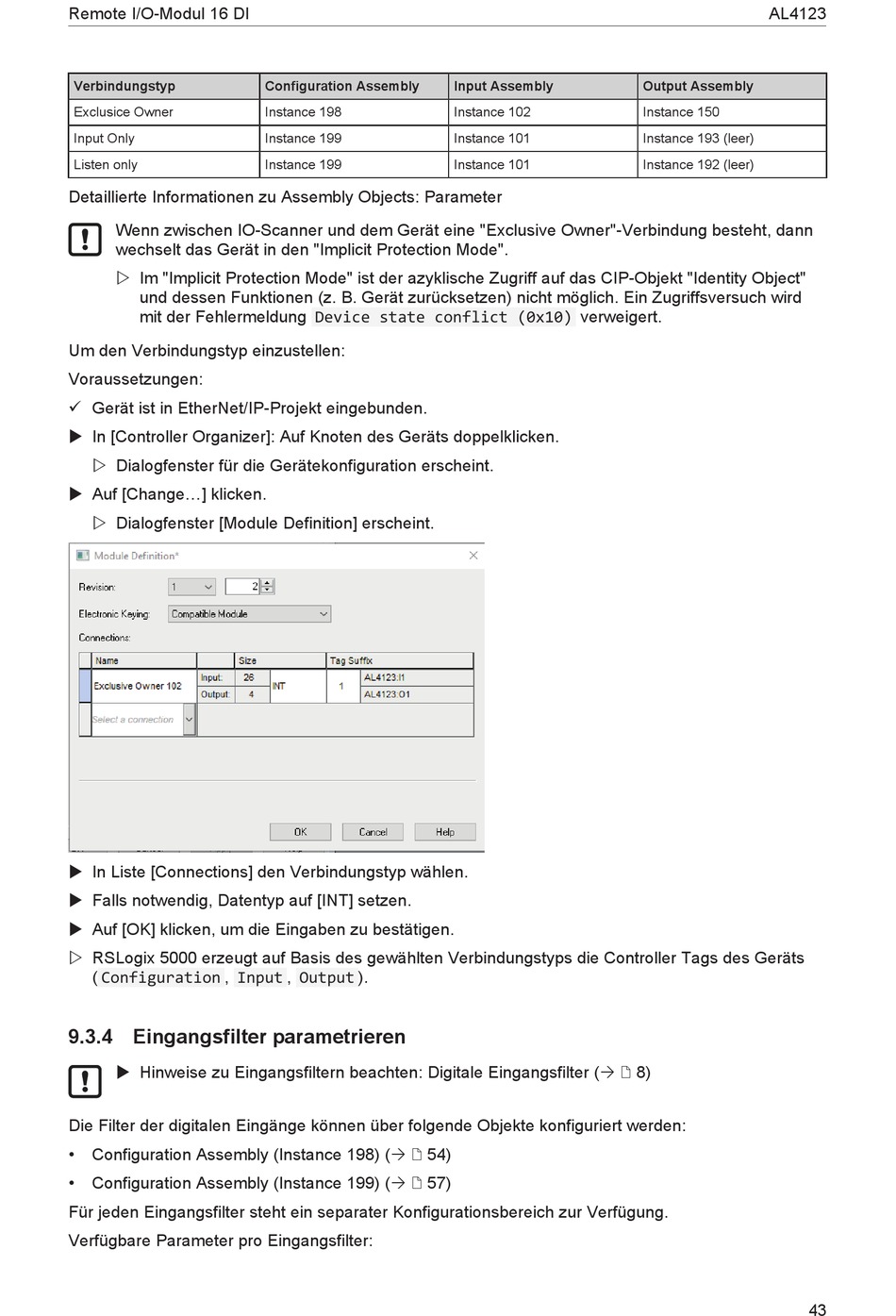

Remote I/O-Modul 16 DI
Verbindungstyp
Exclusice Owner
Input Only
Listen only
Detaillierte Informationen zu Assembly Objects: Parameter
Wenn zwischen IO-Scanner und dem Gerät eine "Exclusive Owner"-Verbindung besteht, dann
wechselt das Gerät in den "Implicit Protection Mode".
w Im "Implicit Protection Mode" ist der azyklische Zugriff auf das CIP-Objekt "Identity Object"
und dessen Funktionen (z. B. Gerät zurücksetzen) nicht möglich. Ein Zugriffsversuch wird
mit der Fehlermeldung Device state conflict (0x10) verweigert.
Um den Verbindungstyp einzustellen:
Voraussetzungen:
ü Gerät ist in EtherNet/IP-Projekt eingebunden.
u In [Controller Organizer]: Auf Knoten des Geräts doppelklicken.
w Dialogfenster für die Gerätekonfiguration erscheint.
u Auf [Change...] klicken.
w Dialogfenster [Module Definition] erscheint.
u In Liste [Connections] den Verbindungstyp wählen.
u Falls notwendig, Datentyp auf [INT] setzen.
u Auf [OK] klicken, um die Eingaben zu bestätigen.
w RSLogix 5000 erzeugt auf Basis des gewählten Verbindungstyps die Controller Tags des Geräts
( Configuration , Input , Output ).
9.3.4 Eingangsfilter parametrieren
u Hinweise zu Eingangsfiltern beachten: Digitale Eingangsfilter (Ò / 8)
Die Filter der digitalen Eingänge können über folgende Objekte konfiguriert werden:
•
Configuration Assembly (Instance 198) (Ò / 54)
•
Configuration Assembly (Instance 199) (Ò / 57)
Für jeden Eingangsfilter steht ein separater Konfigurationsbereich zur Verfügung.
Verfügbare Parameter pro Eingangsfilter:
Configuration Assembly
Instance 198
Instance 199
Instance 199
Input Assembly
Instance 102
Instance 101
Instance 101
AL4123
Output Assembly
Instance 150
Instance 193 (leer)
Instance 192 (leer)
43
