AL4123
4.4.3 Invertieren
Der Filter invertiert Signale.
4.4.4 Filterkombination
Die Filter können miteinander kombiniert werden.
Beispiel: Alle 3 Filter sind aktiviert

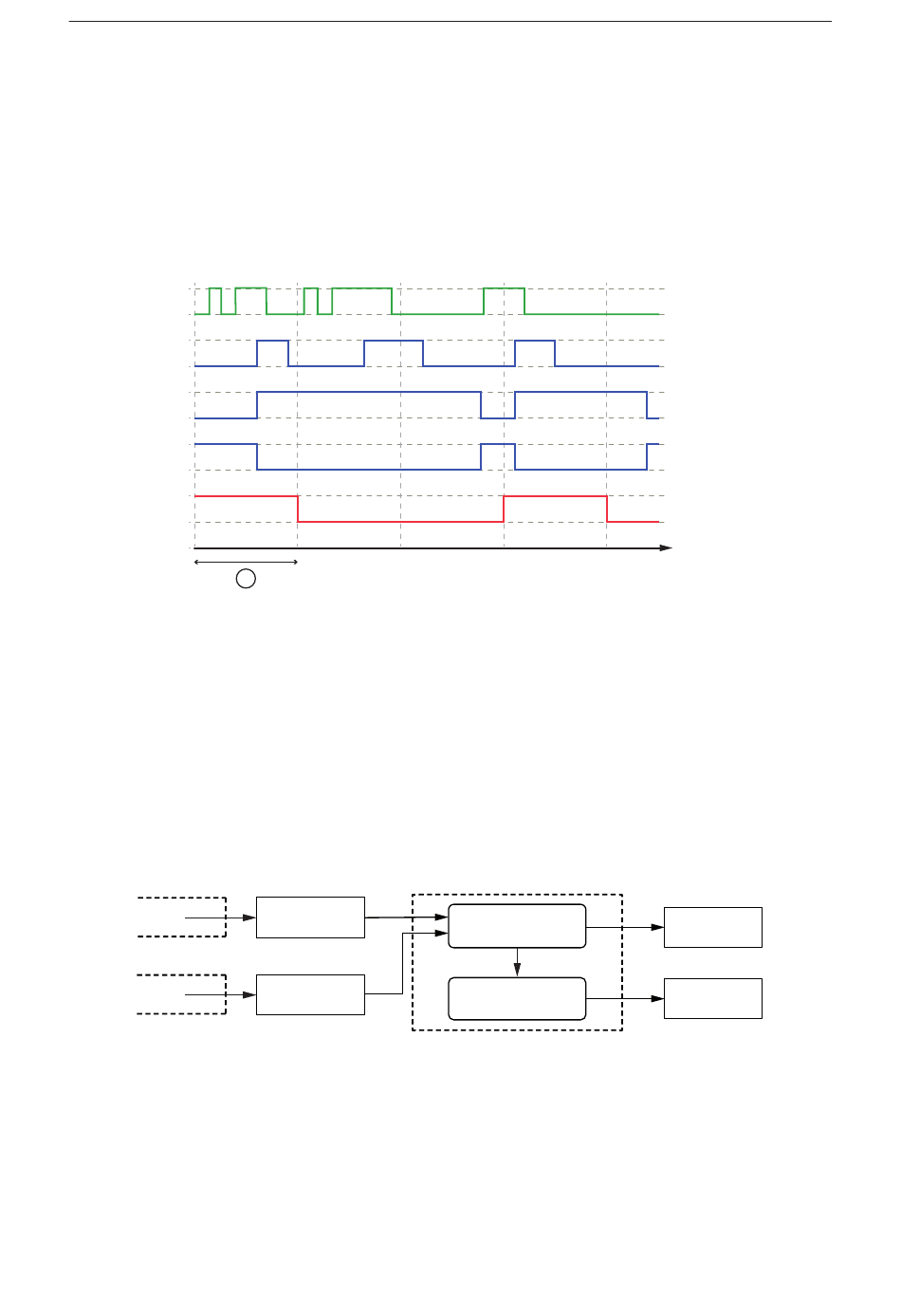

Zeitdiagramm:
1
Digitaleingang
Digital input
0
1
Filter Entprellen
Filter Debounce
0
1
Filter Hold
Filter Halten
0
1
Filter Inverter
Filter Invertieren
0
1
Prozessdaten
Process data
0
4.5 Zähler
Das Gerät verfügt pro Port über ein Zählermodul.
Ein Zählermodul besteht aus 2 separaten Zählern:
•
Main Counter: Der Main Counter zählt die steigenden Flanken der gefilterten digitalen
Eingangssignale. Der Main Counter besitzt einen Wertebereich, der durch einen Schwellenwert
definiert ist. Wird der Wertebereich des Main Counters überschritten bzw. unterschritten, wird ein
Überlaufsignal bzw. ein Unterlaufsignal an den Batch Counter gesendet.
•
Batch Counter: Der Batch Counter zählt die Überlaufsignale bzw. Unterlaufsignale des Main
Counters.
Filtermodul Pin 4
Filtermodul Pin 2
Ein Zählermodul kann in unterschiedlichen Betriebsmodi betrieben werden. Folgende Betriebsmodi
sind verfügbar.
4.5.1 Zählermodus CTU
Im Modus CTU (Count Up) arbeitet das Zählermodul als Aufwärtszähler mit Überlauferkennung und
Überlaufzähler.
Verhalten:
10
1
Zählermodul
Zähleingang
Zähleingang /
Steuereingang
Main Counter
Batch Counter
Remote I/O-Modul 16 DI
1: Zykluszeit
t
Prozessdaten
Prozessdaten
