4.7.2 Halten
Dieser Filter verlängert kurze Eingangsimpulse� Über folgende Parameter wird der
Filter konfiguriert:
• Haltezeit: Impulsdauer, auf die kurze Impulse verlängert werden sollen� Im-
pulse, die länger als die Haltezeit anliegen, werden nicht verlängert�
• Haltestatus: Eingangspegel, der verlängert werden soll (HIGH oder LOW)

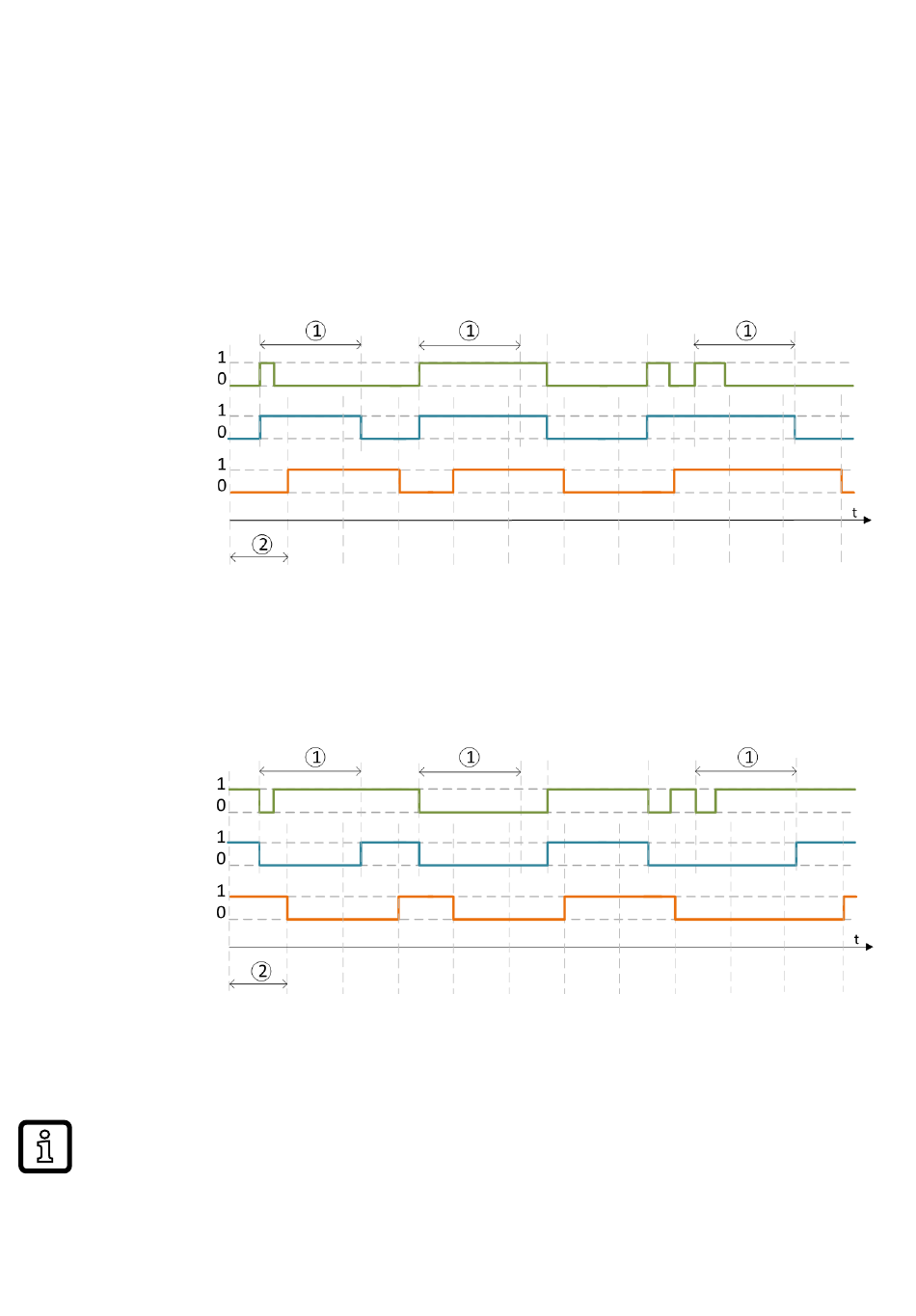

Zeitdiagramm Filter Halten mit Haltestatus HIGH:
Filter Halten
Eingang
Filter Halten
Ausgang
IO-Link-
Prozessdaten
Zeitdiagramm Filter Halten mit Haltestatus LOW:
Filter Halten
Eingang
Filter Halten
Ausgang
IO-Link-
Prozessdaten
Eingangssignale, die kürzer als die Zykluszeit sind, werden nicht zuverläs-
sig übertragen� Um eine korrekte Signalübertragung via IO-Link sicherzu-
stellen, muss der Filter Halten verwendet werden�
4.7.3 Invertieren
Dieser Filter invertiert anliegende Eingangssignale�
12
1: Haltezeit
2: Zykluszeit
1: Haltezeit
2: Zykluszeit
