Connecting the external components / Anschließen der externen Komponenten / Подключение внешних устройств

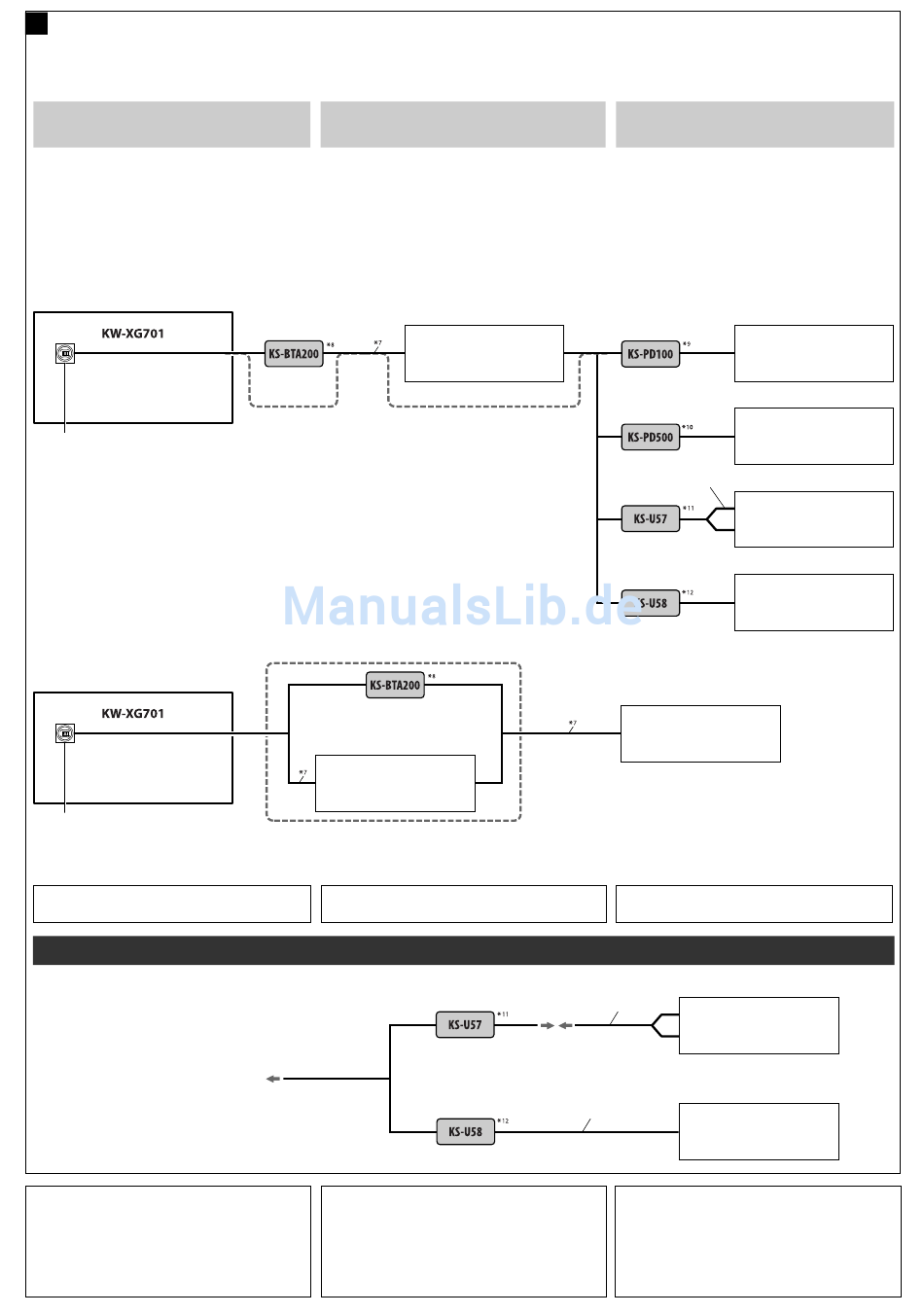

You can connect external components in series as shown in the
diagram below.
• All the components, adapters, or signal cords need to purchase
separately.
CAUTION:
Before connecting the external components, make sure that the
unit is turned off.
• To use JVC CD changer, Apple iPod or JVC D. player, set
the external input setting to "CHANGER" (see page 29 of the
INSTRUCTIONS).
• To use other external components via KS-U57 or KS-U58,
set the external input setting to "EXT IN" (see page 29 of the
INSTRUCTIONS).
CD changer jack
Buchse für CD-Wechsler
Разъем устройства автоматической
смены компакт-дисков
CD changer jack
Buchse für CD-Wechsler
Разъем устройства автоматической
смены компакт-дисков
iPod is a trademark of Apple Inc., registered in the U.S. and
other countries.
Other external component / Andere externe Komponenten / Другое внешнее устройство
To KS-BTA200, JVC DAB tuner, or KW-XG701
Zum KS-BTA200, DAB-Tuner von JVC oder KW-XG701
К KS-BTA200, Тюнеру DAB JVC или KW-XG701
* 7
Connecting cord supplied for your CD changer or DAB tuner.
*
8 JVC Bluetooth adapter
* 9
Interface adapter for iPod
* 10
D. player interface adapter
* 11
Line Input Adapter
* 12
AUX Input Adapter
Sie können externe Komponenten in Reihe anschließen, wie in der
Zeichnung unten gezeigt.
• Alle Komponenten, Adapter oder Signalkabel müssen getrennt
gekauft werden.
ACHTUNG:
Vor dem Anschließen der externen Komponenten sicherstellen, dass
das Gerät ausgeschaltet ist.
• Zur Verwendung eines CD-Wechslers von JVC, Apple iPod oder JVC
D. player stellen Sie die externe Eingangseinstellung auf „CHANGER"
(siehe Seite 29 der BEDIENUNGSANLEITUNG).
• Zur Verwendung anderer externer Komponenten über KS-U57 oder
KS-U58 stellen Sie die externe Eingangseinstellung auf „EXT IN"
(siehe Seite 29 der BEDIENUNGSANLEITUNG).
JVC DAB tuner
DAB-Tuner von JVC
Тюнер DAB JVC
or / oder / или
JVC DAB tuner
DAB-Tuner von JVC
Тюнер DAB JVC
iPod ist ein Warenzeichen von Apple Inc., eingetragen in den USA
und anderen Ländern.
7
* Anschließen des für CD-Wechsler oder DAB-Tuner mitgelieferten
Kabels.
8
* JVC Bluetooth-Adapter
9
* Schnittstellenadapter für iPod
* 10 D. player-Schnittstellenadapter
11
* Line-Eingangsadapter
* 12 AUX-Eingangsadapter
6
Можно подключить внешние устройства последовательно,
как показано на схеме ниже.
• Все устройства, адаптеры и сигнальные кабели необходимо
приобрести отдельно.
ПРЕДОСТЕРЕЖЕНИЕ:
Перед подключением внешних компонентов убедитесь в
том, что устройство выключено.
• Для использования устройства автоматической
смены компакт-дисков компании JVC, Apple iPod или
проигрывателя D. компании JVC установите для настройки
внешнего входа значение "CHANGER" (см. ИНСТРУКЦИИ ПО
ЭКСПЛУАТАЦИИ на стр. 29).
• Для использования других внешних устройств через
KS-U57 или KS-U58 установите для настройки внешнего
входа значение "EXT IN" (см. ИНСТРУКЦИИ ПО
ЭКСПЛУАТАЦИИ на стр. 29).
Signal cord
Einzelleitung
Кабель сигнала
JVC CD changer
CD-Wechsler von JVC
Устройство автоматической смены
компакт-дисков JVC
iPod является торговой маркой Apple Inc.,
зарегистрированной в США и других странах.
Signal cord
Einzelleitung
Кабель сигнала
External component
Externe Komponente
Внешнее устройство
3.5 mm stereo mini plug
3,5-mm-Stereo-Ministecker
Мини-разъем стерео-3,5 мм
External component
Externe Komponente
Внешнее устройство
* 7
Подключение кабеля, входящего в комплект поставки
устройства автоматической смены компакт-дисков или тюнера
DAB.
* 8
Адаптер Bluetooth JVC
* 9 Интерфейсный адаптер для проигрывателя iPod
*
10 Интерфейсный адаптер для проигрывателя D.
* 11
Адаптер линии входа
* 12
Адаптер дополнительного входа (AUX)
Apple iPod
Apple iPod
Apple iPod
or / oder / или
JVC D. player
JVC D. Player
Проигрыватель JVC D.
or / oder / или
External component
Externe Komponente
Внешнее устройство
or / oder / или
External component
Externe Komponente
Внешнее устройство
or / oder / или
