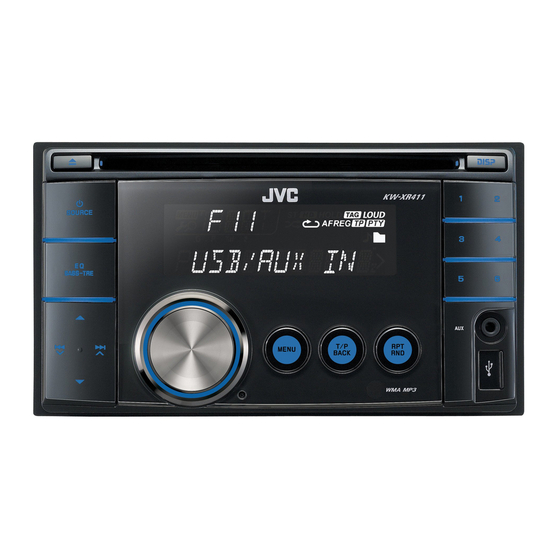

JVC KW-XR411 Einbauanweisungen

KW-XR411
Einbau/Anschlußanleitung
GET0657-008A
[E/EY]
Sie benötigen Sie Einbau-Kits, die Ihrem Fahrzeug entsprechen.
• Zum Verhindern von Kurzschlüssen:
– Trennen Sie den negativen Batterieanschluss abtrennen und stellen alle elektrischen Anschlüsse her, bevor das Gerät eingebaut wird.
– Die Klemmen der NICHT VERWENDETEN Leitungen mit Isolierband abkleben.
• Sicherstellen, daß das Gerät nach dem Einbau a Chassis des Fahrzeugs geerdet wird.
• Die Sicherung mit einer der entsprechenden Nennleistung ersetzen.
• Schließen Sie Lautsprecher mit einer maximalen Leistung von 50 W an (Impedanz von 4 Ω bis 8 Ω). Andernfalls ändern Sie die
Einstellung von <AMP GAIN>. (Siehe Seite 17 der BEDIENUNGSANLEITUNG.)
• Das Abstrahlblech wird nach dem Gebrauch sehr heiß. Beim Ausbau des Geräts darauf achten, das Abstrahlblech nicht zu berühren.
Die folgende Abbildung zeigt einen typischen Einbau. Bei irgendwelchen Fragen oder wenn Sie Informationen hinsichtlich des Einbausatzes brauchen, wenden Sie sich an ihren JVC Autoradiohändler oder ein
Unternehmen das diese Einbausätze vertreibt.
Einbau im Armaturenbrett
(A) Einbau mit der mitgelieferten Halterung
Ursprünglich im Fahrzeug
eingebautes Audiosystem
Fahrzeugarmaturenbrett
1
*
(B) Einbau mit den Befestigungskonsolen vom Fahrzeug
Ursprünglich im Fahrzeug
eingebautes Audiosystem
Fahrzeugarmaturenbrett
Prüfen Sie die elektrische Anlage in
Ihrem Fahrzeug
WARNUNGEN
EINBAU
Den Massedraht fest an der Metallkarosserie des Fahrzeugs mit der
ursprünglich an der Metallkarosserie des Fahrzeugs befestigten Schraube
sichern.
Aus dem Fahrzeug ausgebaute
Befestigungskonsole
1
© 2010 Victor Company of Japan, Limited
12 V DC, NEGATIVE Masse
Abstrahlblech
Teileliste
A Halterung (werkseitig am Hauptgerät
angebracht) (×1)
B Konsole (werkseitig am Hauptgerät angebracht)
(×2)
C* Flache Senkschrauben—M5 × 8 mm (×8)
D* Rundkopfschrauben—M2,6 × 3 mm (×4)
E Rundkopfschrauben—M5 × 8 mm (×8)
F Stromkabel (×1)
G Frontrahmen (×1)
* Vier dieser Schrauben sind werkseitig am
Hauptgerät angebracht. Diese Schrauben bei
Bedarf für den Einbau aufbewahren.
Wenn ein störender Zapfen an
der Befestigungskonsole ist,
diesen flachbiegen.
Stellen Sie das Gerät mit einem Winkel von
weniger als 30˚ auf.
Aus dem Fahrzeug ausgebaute
Schraube
0110DTSMDTJEIN
GE
Zum Automobilsystem
