tormek SVD-186 R Bedienungsanleitung Seite 53

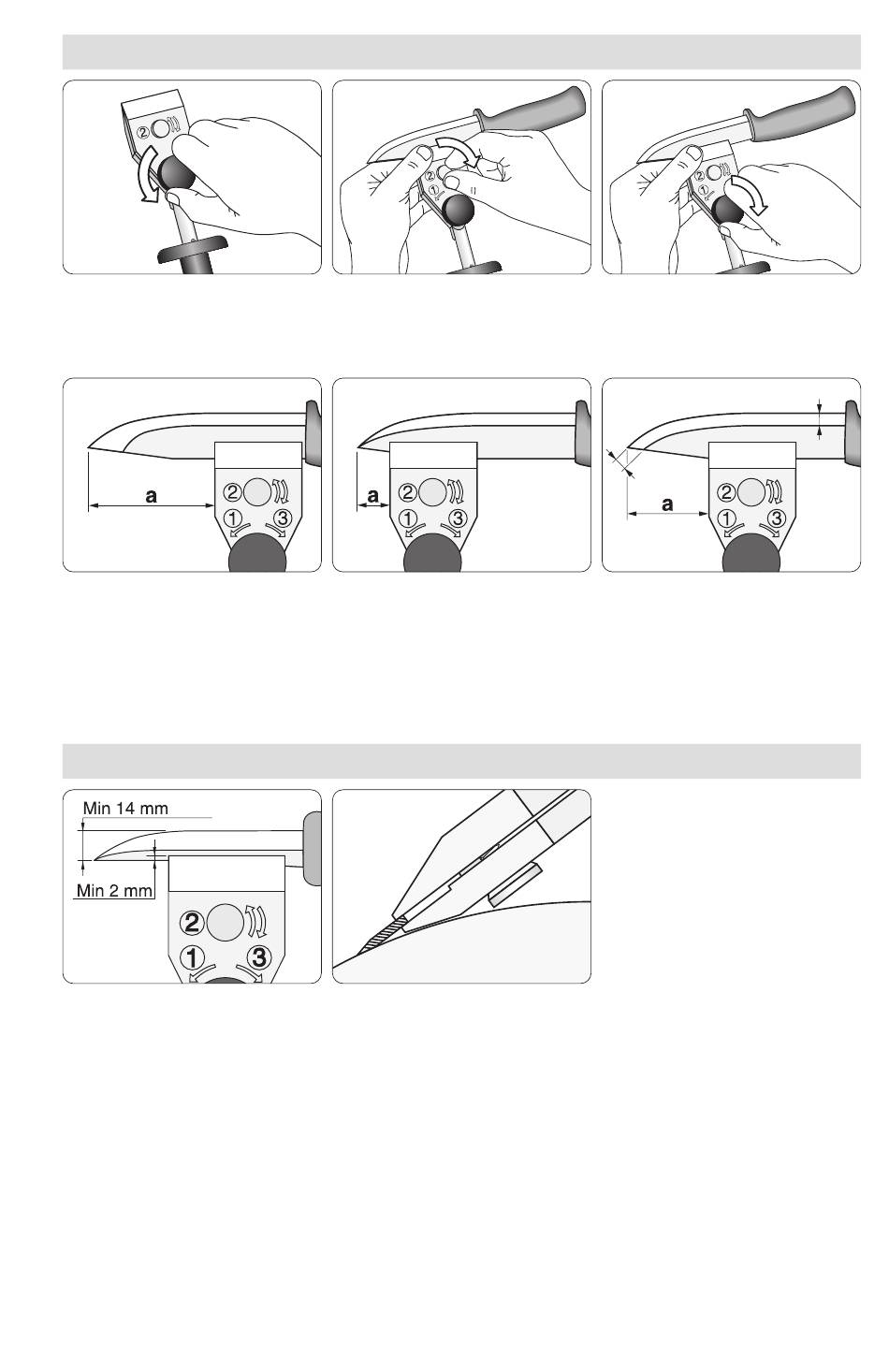

Einspannen des Messers
Der Einstellknopf muss gelöst
(nicht angezogen) sein.
Der Schneidenwinkel der Spitze hängt davon ab, wie das Messer
eingespannt wird (a). Wenn es auf den Anschlag zu eingespannt
wird, vermindert sich der Schneidenwinkel der Spitze. Wenn die
Vorrichtung auf die Spitze zu eingespannt wird, vergrössert sich
der Schneidenwinkel der Spitze.
Minimum Klingenbreite
Die Vorrichtung muss das Messer mindestens 2 mm greifen.
Messer können, bei einem Schneidenwinkel von 25°, bis auf eine
Breite von 14 mm geschliffen werden. Messer mit schmaleren
Klingen, siehe SVM-00 Seite 61.
Stellen Sie die Vorrichtung mit
der kleinen Schraube auf die
Dicke des Messers ein.
Ziehen Sie den Einstellknopf
fest. Das Messer ist jetzt in der
Vorrichtung fest eingespannt.
Richtig eingespannt (a), werden
Schleiffase und Schneidenwin-
kel über die gesamte Klinge
gleich bleiben.
55
