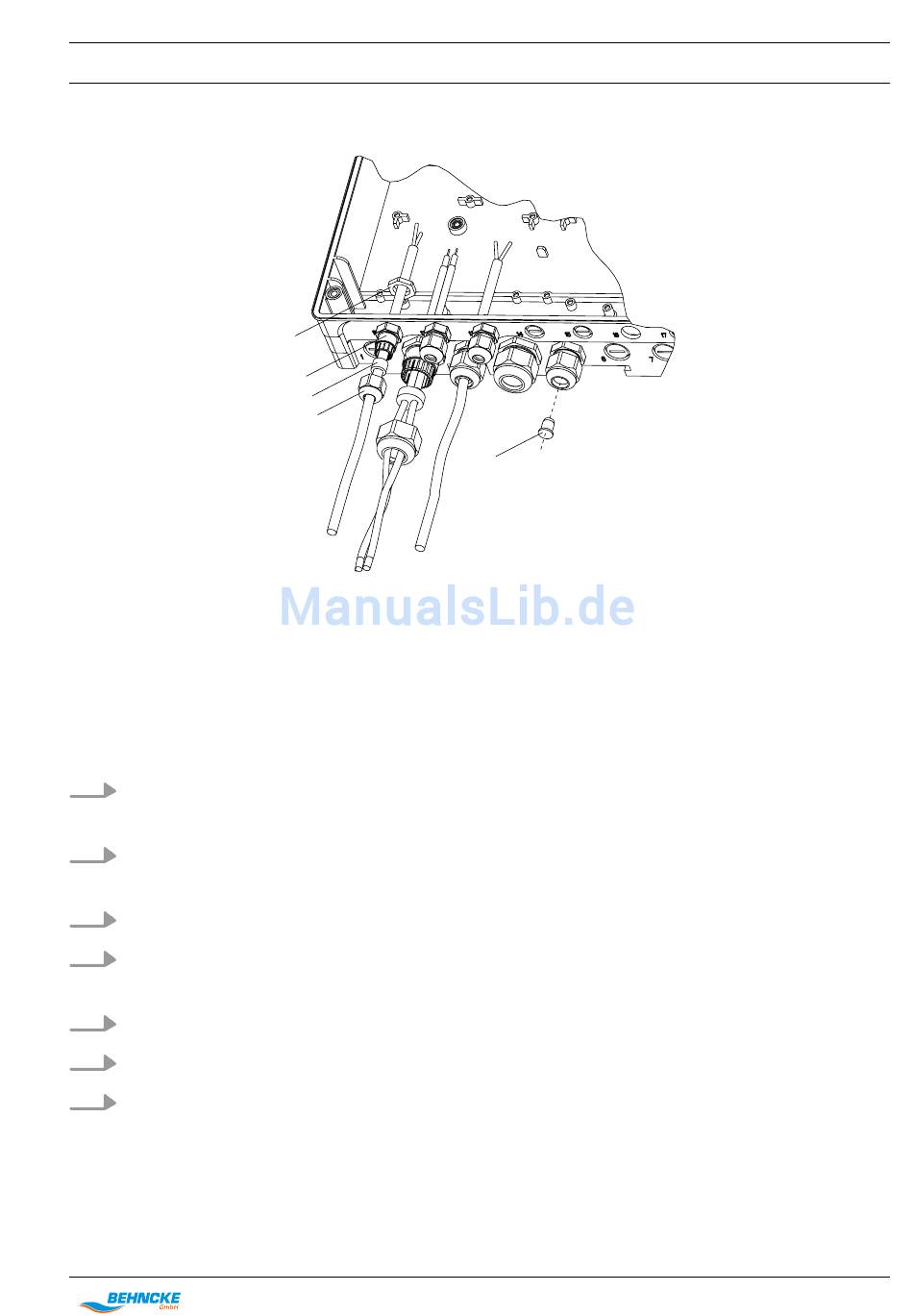

Abb. 15: Verschraubungen montieren
1. Blindstopfen
2. Überwurfmutter
3. Mehrfachdichteinsatz
4. Verschraubung
5. Befestigungsmutter
4.
Die entsprechenden Verschraubungen (4) mit den passenden Befesti‐
gungsmuttern (5) festschrauben und fest anziehen
5.
Die Mehrfachdichteinsätze (3) je nach verwendetem Kabelquerschnitt in
die Verschraubungen einsetzen
6.
Führen Sie die Kabel in die Verschraubungen ein
7.
Ziehen Sie die Überwurfmuttern (2) der Verschraubungen so fest an, dass
sie dicht sind
8.
Setzen Sie das Vorderteil auf das Rückteil
9.
Ziehen Sie die vier Gehäuseschrauben handfest an
10.
Prüfen Sie nun nochmals den Sitz der Dichtung. Nur wenn die Montage
korrekt ist, wird die Schutzart IP 65 erreicht.
5.
4.
3.
2.
Montage und Installation
1.
A0495
35
