Montage und Installation

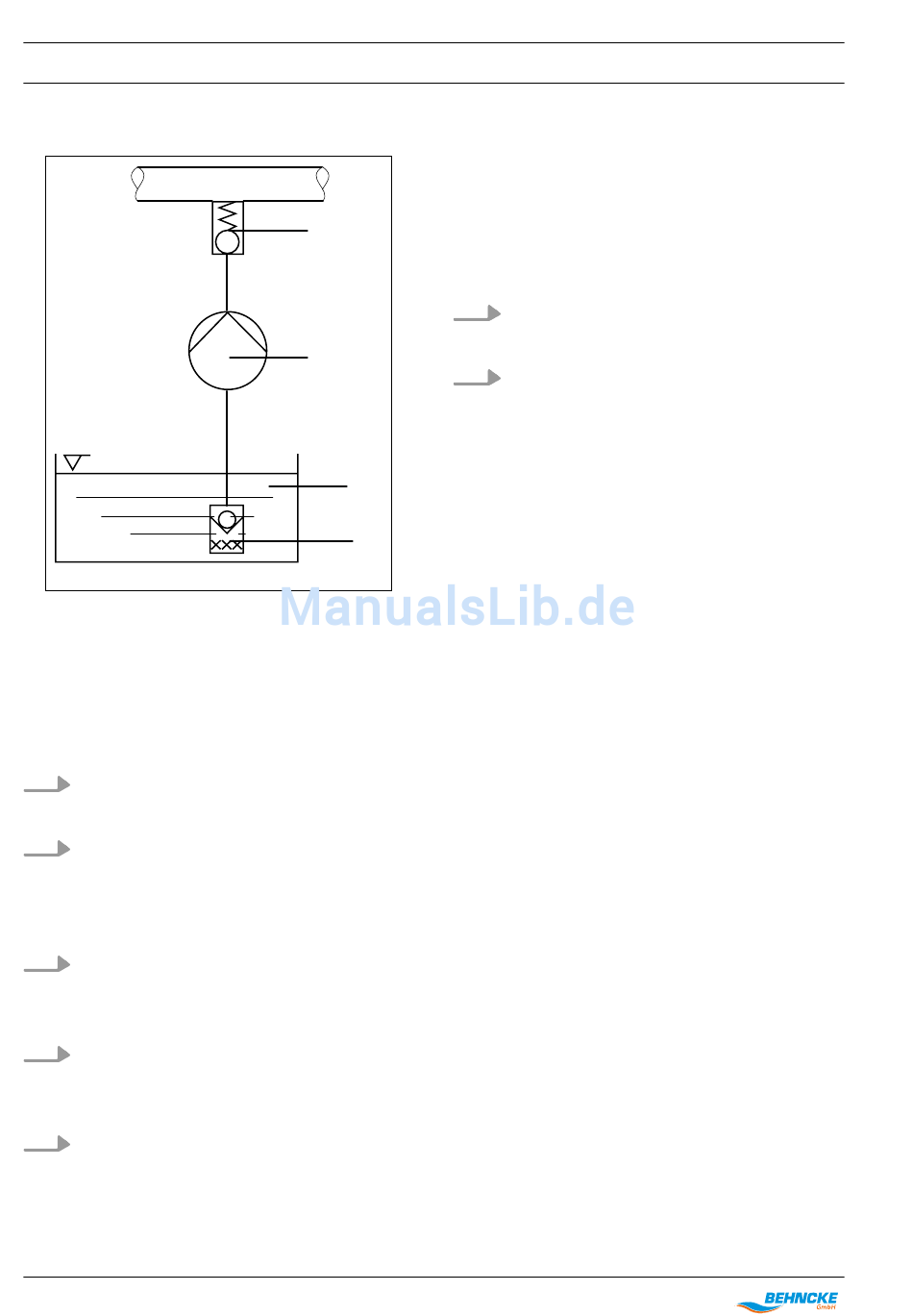

Abb. 10: Installationsschema
1. Schlauchpumpe
2. Dosierbehälter
3. Fußventil oder Sauglanze
4. Dosierventil
1.
Schneiden Sie das Schlau‐
chende gerade ab.
2.
Schrauben Sie eine Überwurf‐
mutter ab und schieben Sie die
Überwurfmutter über den Pump‐
schlauch.
3.
Schieben Sie das Schlau‐
chende bis zum Anschlag über
die Tülle.
4.
Schließen Sie die Druckleitung
an den rechten Schlauchan‐
schluss an.
5.
Schließen Sie die Saugleitung
an den linken Schlauchan‐
schluss an.
28
4
6.
1
7.
2
3
A1631
Bei Anschluss der Größe 10x4
erfolgt die Montage unter Ver‐
wendung des beiliegenden
Montagesatzes: 10x4, PCB,
Bestellnummer 1002589
Ziehen Sie die Überwurfmuttern
fest.
Schneiden Sie das freie Saug‐
leitungsende so ab, dass das
Fußventil knapp über dem
Behälterboden hängt. Bei
Dosiermedien, bei denen sich
ein Bodensatz bilden kann,
müssen Sie das Fußventil min‐
destens 50 mm über den Behäl‐
terboden hängen lassen.
