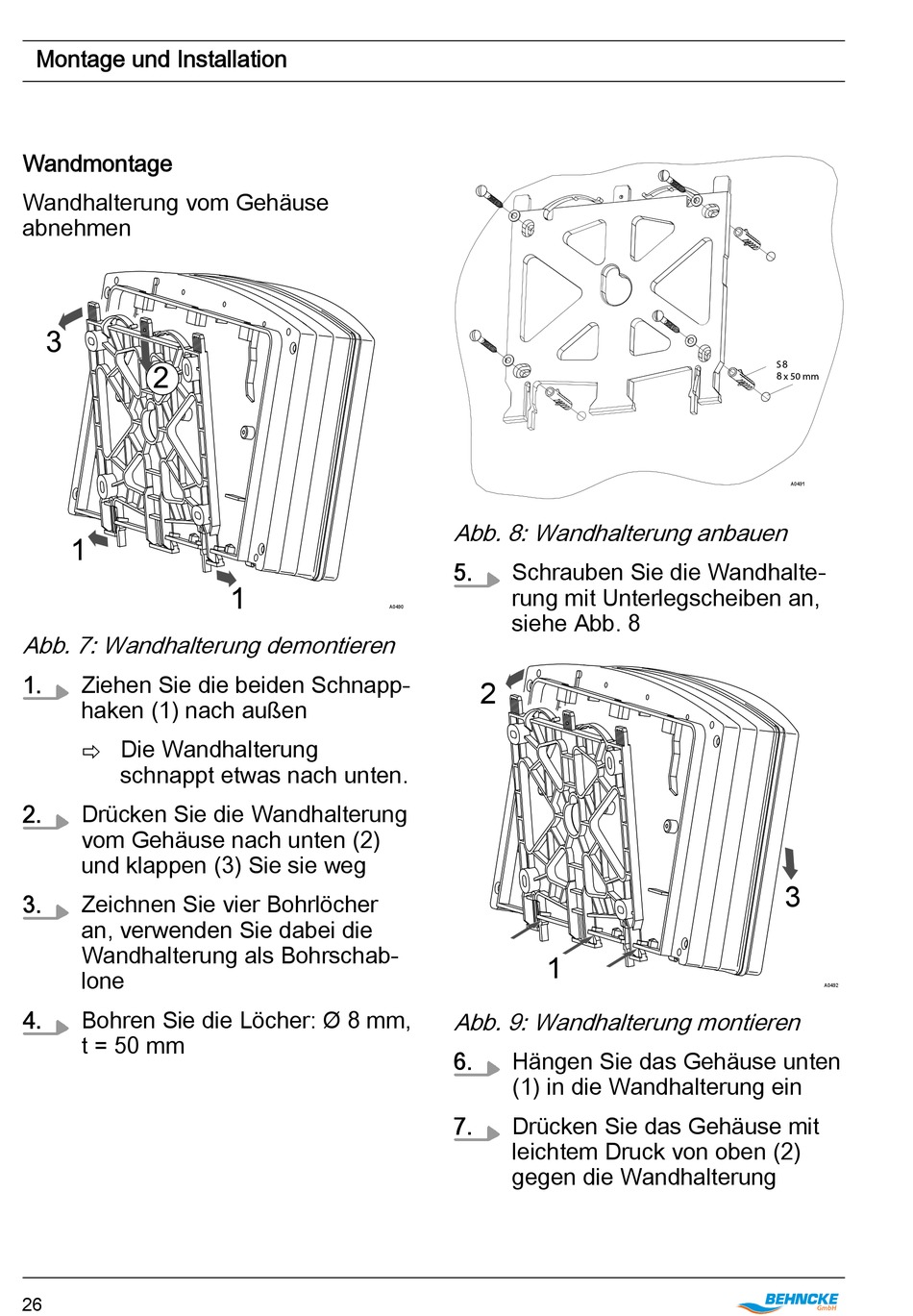

Montage und Installation
Wandmontage
Wandhalterung vom Gehäuse
abnehmen
Abb. 7: Wandhalterung demontieren
1.
Ziehen Sie die beiden Schnapp‐
haken (1) nach außen
ð Die Wandhalterung
schnappt etwas nach unten.
2.
Drücken Sie die Wandhalterung
vom Gehäuse nach unten (2)
und klappen (3) Sie sie weg
3.
Zeichnen Sie vier Bohrlöcher
an, verwenden Sie dabei die
Wandhalterung als Bohrschab‐
lone
4.
Bohren Sie die Löcher: Ø 8 mm,
t = 50 mm
26
Abb. 8: Wandhalterung anbauen
5.
Schrauben Sie die Wandhalte‐
rung mit Unterlegscheiben an,
A0490
siehe Abb. 8
2
1
Abb. 9: Wandhalterung montieren
6.
Hängen Sie das Gehäuse unten
(1) in die Wandhalterung ein
7.
Drücken Sie das Gehäuse mit
leichtem Druck von oben (2)
gegen die Wandhalterung
A0491
3
A0492
