Inhaltszusammenfassung für Stratasys H350

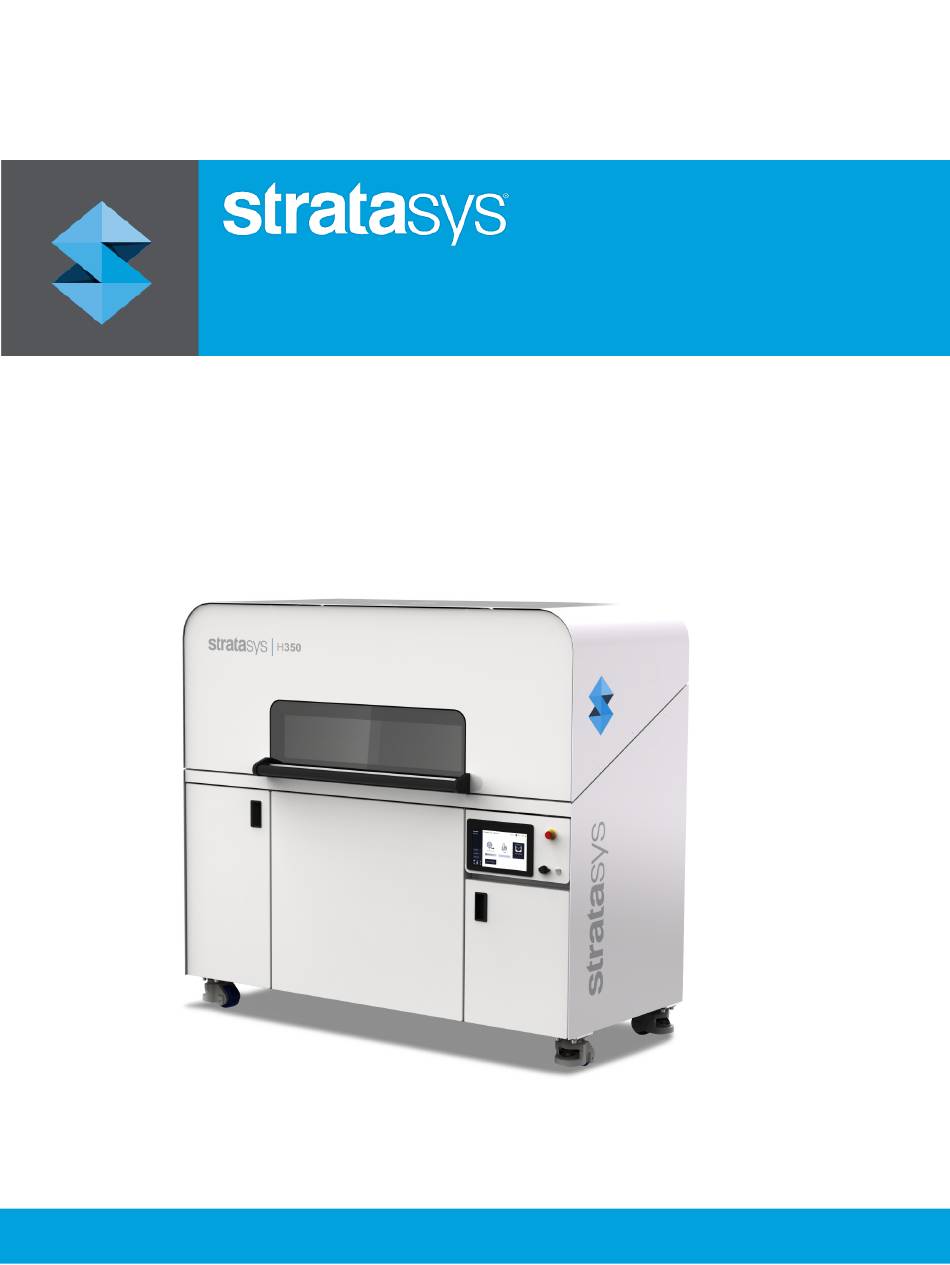

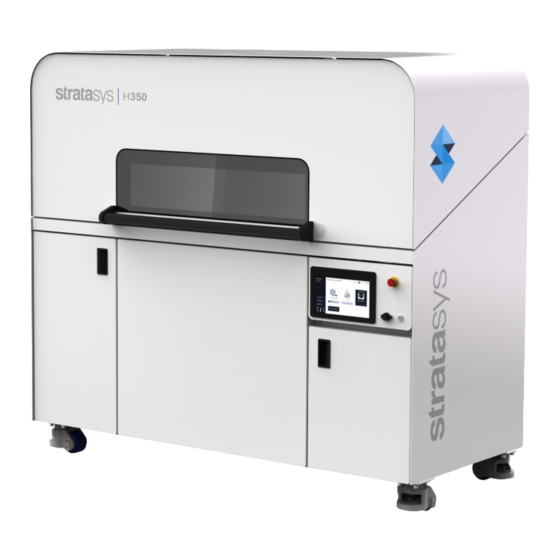

- Seite 1 Leitfaden für die Vorbereitungen am Aufstellungsort H350 3D-Drucker Ein SAF-Produkt mit selektiver Absorptionsfusion DOC-01002DE Rev. A...
-
Seite 2: Haftungsausschluss
EP1459871. Weitere Einzelheiten, einschließlich des Lebens- und Inkraftsetzungsstatus von Familienmitgliedern, finden Sie unter https://worldwide.espacenet.com/patent/search/family/. Marken Stratasys, das Stratasys Signet-Logo, GrabCAD, GrabCAD Print, H350 und HAF sind Marken von Stratasys Ltd. und/oder Tochtergesellschaften oder Zweiggesellschaften und können in bestimmten Ländern registriert sein. - Seite 3 Urheberrecht Feedback Bei Fragen zu den in dieser Anleitung vorgelegten Informationen, oder wenn Sie Bemerkungen hierzu abgeben bzw. Vorschläge für künftige Ausgaben unterbreiten möchten, senden Sie bitte eine E-Mail an c-support@stratasys.com © Copyright 2021 Stratasys. Alle Rechte vorbehalten. Seite iii...
-
Seite 4: Inhaltsverzeichnis
Anforderungen an die Elektrik ..............11 Druckerleistung ........................11 Anforderungen der elektrischen Schalttafel des Standorts ..........11 Druckerkabel und Stromanschlusstyp.................. 11 Erdung..........................12 Spannungsstabilisator ......................12 Netzwerk ...................... 12 Computer- und Softwareanforderungen ............13 © Copyright 2021 Stratasys. Alle Rechte vorbehalten. Seite iv... - Seite 5 Geräuschpegel ........................14 Rauchabsaugung..................15 Nachbearbeitungsgeräte................17 Pulver-Rückgewinnungsstation ................... 17 Perlenstrahlstation....................... 17 Zubehör......................18 Stratasys H350 Convenience Kit ..................18 Wartungskit für Verbrauchsmaterialien................18 Waschplatz für die Augen ....................18 Druckluft ..........................18 Ausstattung zur Brandbekämpfung ..................18 Vakuumreiniger........................19 Waage ..........................
-
Seite 6: Einleitung
825 / 1819 geschlossen) Schwerpunkt Abbildung 1: Schwerpunkt des Druckers an der Seite (links) und Vorderseite (rechts) 775 mm 395 mm 77,5 Zoll 15,5 Zoll 740 mm 740 mm 29,1 Zoll 29,1 Zoll © Copyright 2021 Stratasys. Alle Rechte vorbehalten. Seite 1... -
Seite 7: Druckmaterialien
• Leere Kartusche zur Entsorgung • Stratasys H350 Build-Ausbau-Box (1 erforderlich, 2-3 empfohlen, um die kontinuierliche Verwendung des Druckers zu ermöglichen, während frühere Aufträge abkühlen) • Wagen zum Übertragen des fertigen Aufbaus vom Drucker. Der Wagen sollte auf 108 cm (42,5 Zoll) einstellbar sein. -
Seite 8: Arbeitsablauf
1 Pulverbehälter Arbeitsablauf Abbildung 2 veranschaulicht den Workflow von der Bau-Vorbereitung bis zu den endgültigen Teilen. Eine vollständige Beschreibung der Anforderungen finden Sie in den folgenden Kapiteln. Abbildung 2: Abbildung des Arbeitsablaufs © Copyright 2021 Stratasys. Alle Rechte vorbehalten. Seite 3... -
Seite 9: Versand Und Lieferung
950/2094 Allgemeine Versandinformationen Der Versand an den Kunden wird von einem Stratasys-Händler arrangiert, wie im Teil „Ship to:“ der Rechnung angegeben. Der Kunde ist für die Bereitstellung detaillierter Lieferinformationen verantwortlich, einschließlich der Angabe, ob sich am Lieferort eine Laderampe befindet oder nicht. -
Seite 10: Entladung Läuft
1.000 mm 39 Zoll Ein Kran wird nur in Fällen empfohlen, in denen der Einsatz eines Gabelstaplers nicht möglich ist. Wenden Sie sich für weitere Einzelheiten an Ihren Stratasys-Vertreter. Entladung läuft Der Entladebereich muss eben sein. Der Aufstellungsort muss vom Entladebereich aus erreichbar sein. -
Seite 11: Erforderliche Funktionsbereiche
Falls ein Leistungstransformator erforderlich ist, muss dieser kundenseitig (in einem staubgeschützten Gehäuse) untergebracht werden. Der Leistungstransformator ist nicht für den Betrieb in einer Pulverumgebung ausgelegt und muss in einem belüfteten Bereich installiert werden. © Copyright 2021 Stratasys. Alle Rechte vorbehalten. Seite 6... - Seite 12 Abbildung 5: Seiten- und Rückansicht des Druckers Absaugstutzen 1650 mm Stromanschluss 143 mm (min.) 230 mm • Der Absaugstutzen ist abnehmbar. • Der geöffnete Touch-Monitor (links) ist während des Transports zusammengeklappt. © Copyright 2021 Stratasys. Alle Rechte vorbehalten. Seite 7...
- Seite 13 Erforderliche Funktionsbereiche Ausgleichsblöcke Das folgende Diagramm zeigt die Position der Nivellierfüße unter dem Drucker. Abbildung 6: Position der Nivellierfüße unter dem Drucker © Copyright 2021 Stratasys. Alle Rechte vorbehalten. Seite 8...
-
Seite 14: Bereich Zur Lagerung Und Nachbearbeitung Von Pulver
Im Nachbearbeitungsbereich ist eine Pulverentnahmestation erforderlich, und eine Perlstrahlstation wird empfohlen. Elektrische, Umgebungs- und Anlagenanforderungen variieren je nach Produkt. Lesen Sie die Dokumentation aller relevanten Produkte. Die von Stratasys empfohlenen Anforderungen an eine Pulver- Rückgewinnungsstation sind in „Pulver-Rückgewinnungsstation“ (Seite 17) aufgeführt. -
Seite 15: Lagerung Und Handhabung Von Flüssigkeiten
Der Kunde muss auch die in der Perlenstrahlstation verwendeten Medien wie Glasperlen kaufen und einen Bereich für deren Lagerung arrangieren. Wenden Sie sich für Einzelheiten an Ihren Kundenbetreuer. Die von Stratasys empfohlenen Anforderungen an eine Perlenstrahlstation sind in „Perlenstrahlstation“ (Seite 17) aufgeführt. -
Seite 16: Anforderungen An Die Elektrik
Das Kabel ist ein 5-adriges Stromkabel (L1, L2, L3, N und PE), Typ: H05VV5-F (5-adrig, 2,5 mm /14AWG). Der Kunde muss bestätigen, dass das Kabel und der Stecker den örtlichen Vorschriften entsprechen. © Copyright 2021 Stratasys. Alle Rechte vorbehalten. Seite 11... -
Seite 17: Erdung
Der Kunde muss möglicherweise die SSL-Überprüfung auf einem Netzwerk-Proxy umgehen. Jede der oben genannten Einstellungen sollte mit Firewall-Einstellungen funktionieren, die nur nach außen gerichtet sind (und mit Firewall-Einstellungen nach innen, sobald die Verbindung nach außen hergestellt wurde). © Copyright 2021 Stratasys. Alle Rechte vorbehalten. Seite 12... -
Seite 18: Computer- Und Softwareanforderungen
Die Anforderungen für GrabCAD Print Server sind unter den folgenden Links aufgeführt: https://help.grabcad.com/article/201-printing-monitoring-remotely • Stratasys H350 Build Processor-Software, die auf demselben Computer wie Magics RP installiert ist und zum Generieren/Schneiden der Build-Dateien (*.BLD) verwendet wird. Die Build Processor-Software wird von Stratasys separat verkauft. -
Seite 19: Umgebungsbedingungen
Es liegt in der Verantwortung des Kunden, den Geräuschpegel um den Drucker herum zu messen, um festzustellen, ob ein Lärmschutz erforderlich ist. Der Druckerbereich sollte nicht als permanenter Arbeitsbereich für das Personal verwendet werden. © Copyright 2021 Stratasys. Alle Rechte vorbehalten. Seite 14... -
Seite 20: Rauchabsaugung
Die vom Drucker in das Rauchabzugssystem eintretende Luft muss mit Umgebungsluft gemischt werden, um die Luft vom Drucker vor dem Erreichen des Absaugsystems abzukühlen, da der Kohlefilter eine Lufttemperatur von weniger als 60 °C (140 °C) benötigt. © Copyright 2021 Stratasys. Alle Rechte vorbehalten. Seite 15... - Seite 21 Aktivkohlefilter • Abluftadapter (muss separat bestellt werden) Zyklonabscheider Die Spezifikationen des Zyklonabscheiders sind wie folgt: • Einlasskanaldurchmesser: 100 mm • Kammer: 15 lr • Druckabfall: 1000 Pa • Kapazität: 500 m © Copyright 2021 Stratasys. Alle Rechte vorbehalten. Seite 16...
-
Seite 22: Nachbearbeitungsgeräte
Es liegt in der Verantwortung des Kunden, eine Pulver-Rückgewinnungsstation zu erwerben, um das lose Pulver aus den frisch gedruckten Bauten zu entfernen. Stratasys liefert auf Kundenwunsch die folgende Pulver-Rückgewinnungsstation. Abbildung 9: Von Stratasys angebotene Pulver-Rückgewinnungsstation Die Standortanforderungen für die Pulver-Rückgewinnungsstation variieren von Modell zu Modell. -
Seite 23: Zubehör
Zubehör Zubehör Stratasys H350 Convenience Kit Auf Kundenwunsch wird von Stratasys ein Convenience Kit geliefert. Es kann für mehrere Drucker verwendet werden und sollte während der Installation und des Betriebs des Druckers verfügbar sein. Der Inhalt des Kits umfasst: •... -
Seite 24: Vakuumreiniger
Zubehör Vakuumreiniger Stratasys empfiehlt dem Kunden, zum Reinigen des Druckers einen Industriestaubsauger mit einem Filter der Staubklasse H (z. B. Nilifisk ATIX 332HIC oder gleichwertig) zu erwerben. Der Staubsauger sollte ein antistatisches Rohr und Düsen enthalten. Waage Der Kunde muss eine Waage kaufen, um die zum Nachfüllen des Druckers verwendete Pulvermischung zu wiegen. -
Seite 25: Zeitplan Für Einbau Und Schulung
Abnahmetest. Checkliste für die Vorbereitungen am Aufstellungsort Ihr Stratasys-Vertreter stellt Ihnen eine Checkliste zur Verfügung, in der alle in diesem Dokument beschriebenen Aufgaben aufgeführt sind. Geben Sie bitte alle in der Checkliste angeforderten Informationen ein und schicken Sie dieses Blatt an Ihren Stratasys-Vertreter. Nach der Genehmigung der Checkliste durch Stratasys wird ein Installationsdatum eingeplant. - Seite 26 _____ DAS UNTERNEHMEN FÜR 3D-DRUCKLÖSUNGEN...
