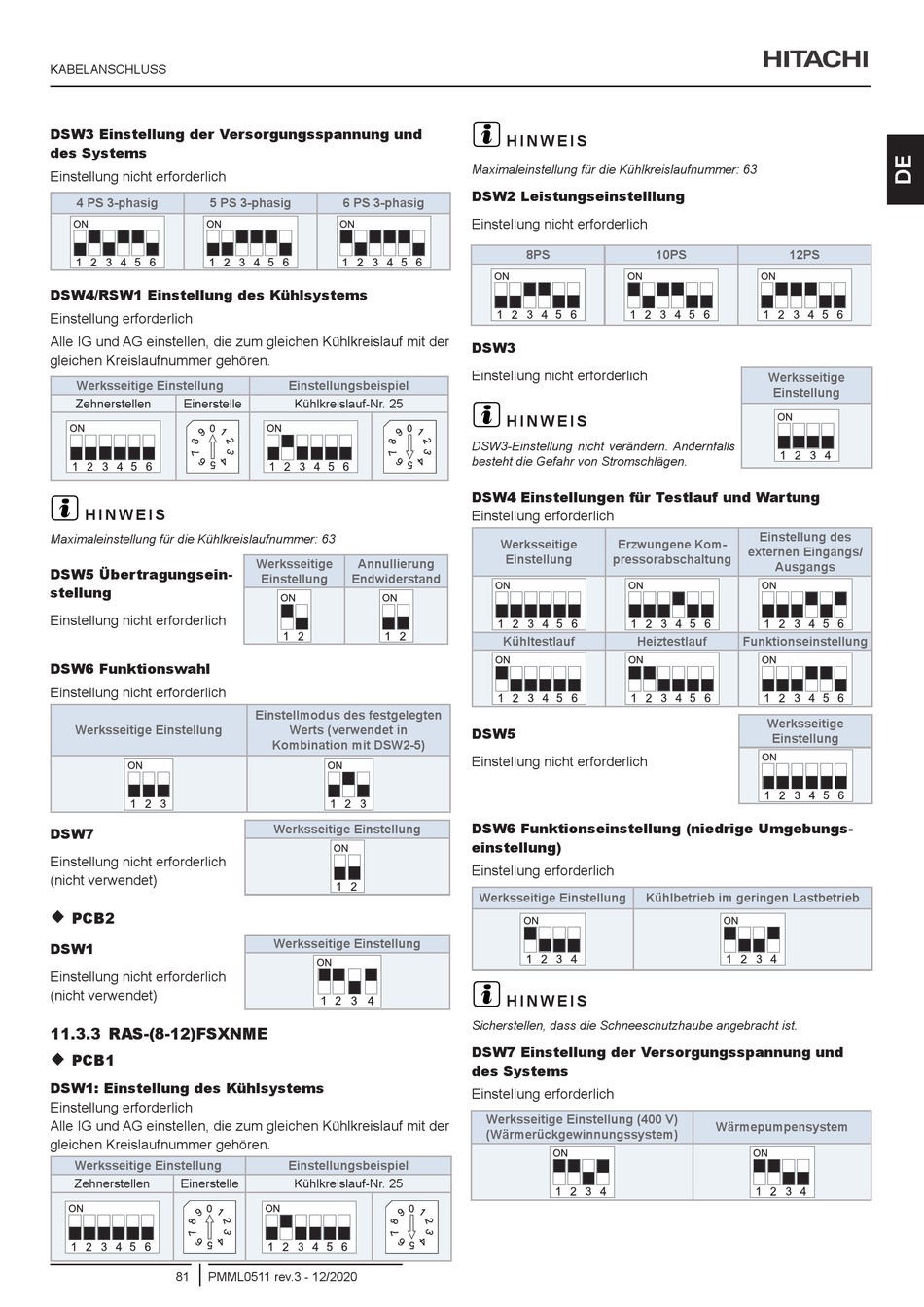

Hitachi SET FREE MINI RAS-4FSNME Bedienungsanleitung Seite 35

KABELANSCHLUSS
DSW3 Einstellung der Versorgungsspannung und
des Systems
Einstellung nicht erforderlich
4 PS 3-phasig 5 PS 3-phasig
DSW4/RSW1 Einstellung des Kühlsystems
Einstellung erforderlich
Alle IG und AG einstellen, die zum gleichen Kühlkreislauf mit der
gleichen Kreislaufnummer gehören.
Werksseitige Einstellung
Zehnerstellen Einerstelle
?
H I N W E I S
Maximaleinstellung für die Kühlkreislaufnummer: 63
DSW5 Übertragungsein-
stellung
Einstellung nicht erforderlich
DSW6 Funktionswahl
Einstellung nicht erforderlich
Werksseitige Einstellung
DSW7
Einstellung nicht erforderlich
(nicht verwendet)

PCB2
DSW1
Einstellung nicht erforderlich
(nicht verwendet)
11.3.3 RAS-(8-12)FSXNME

PCB1
DSW1: Einstellung des Kühlsystems
Einstellung erforderlich
Alle IG und AG einstellen, die zum gleichen Kühlkreislauf mit der
gleichen Kreislaufnummer gehören.
Werksseitige Einstellung
Zehnerstellen Einerstelle
81 PMML0511 rev.3 - 12/2020
6 PS 3-phasig
Einstellungsbeispiel
Kühlkreislauf-Nr. 25
Werksseitige Annullierung
Einstellung Endwiderstand
Einstellmodus des festgelegten
Werts (verwendet in
Kombination mit DSW2-5)
Werksseitige Einstellung
Werksseitige Einstellung
Einstellungsbeispiel
Kühlkreislauf-Nr. 25
?
H I N W E I S
Maximaleinstellung für die Kühlkreislaufnummer: 63
DSW2 Leistungseinstelllung
Einstellung nicht erforderlich
8PS
DSW3
Einstellung nicht erforderlich
?
H I N W E I S
DSW3-Einstellung nicht verändern. Andernfalls
besteht die Gefahr von Stromschlägen.
DSW4 Einstellungen für Testlauf und Wartung
Einstellung erforderlich
Werksseitige Erzwungene Kom-
Einstellung pressorabschaltung
Kühltestlauf Heiztestlauf
DSW5
Einstellung nicht erforderlich
DSW6 Funktionseinstellung (niedrige Umgebungs-
einstellung)
Einstellung erforderlich
Werksseitige Einstellung Kühlbetrieb im geringen Lastbetrieb
?
H I N W E I S
Sicherstellen, dass die Schneeschutzhaube angebracht ist.
DSW7 Einstellung der Versorgungsspannung und
des Systems
Einstellung erforderlich
Werksseitige Einstellung (400 V)
(Wärmerückgewinnungssystem)
10PS 12PS
Werksseitige
Einstellung
Einstellung des
externen Eingangs/
Ausgangs
Funktionseinstellung
Werksseitige
Einstellung
Wärmepumpensystem
