Installation und Montage
Bevor Sie beginnen: Schalten Sie unbedingt die
Sicherung des Stromkreises ab!
Demontieren Sie ggf. ein vorhandenes Thermostat.
Schließen Sie das Raumthermostat II 230 V nach dem
für Sie passenden Anschlussplan an.

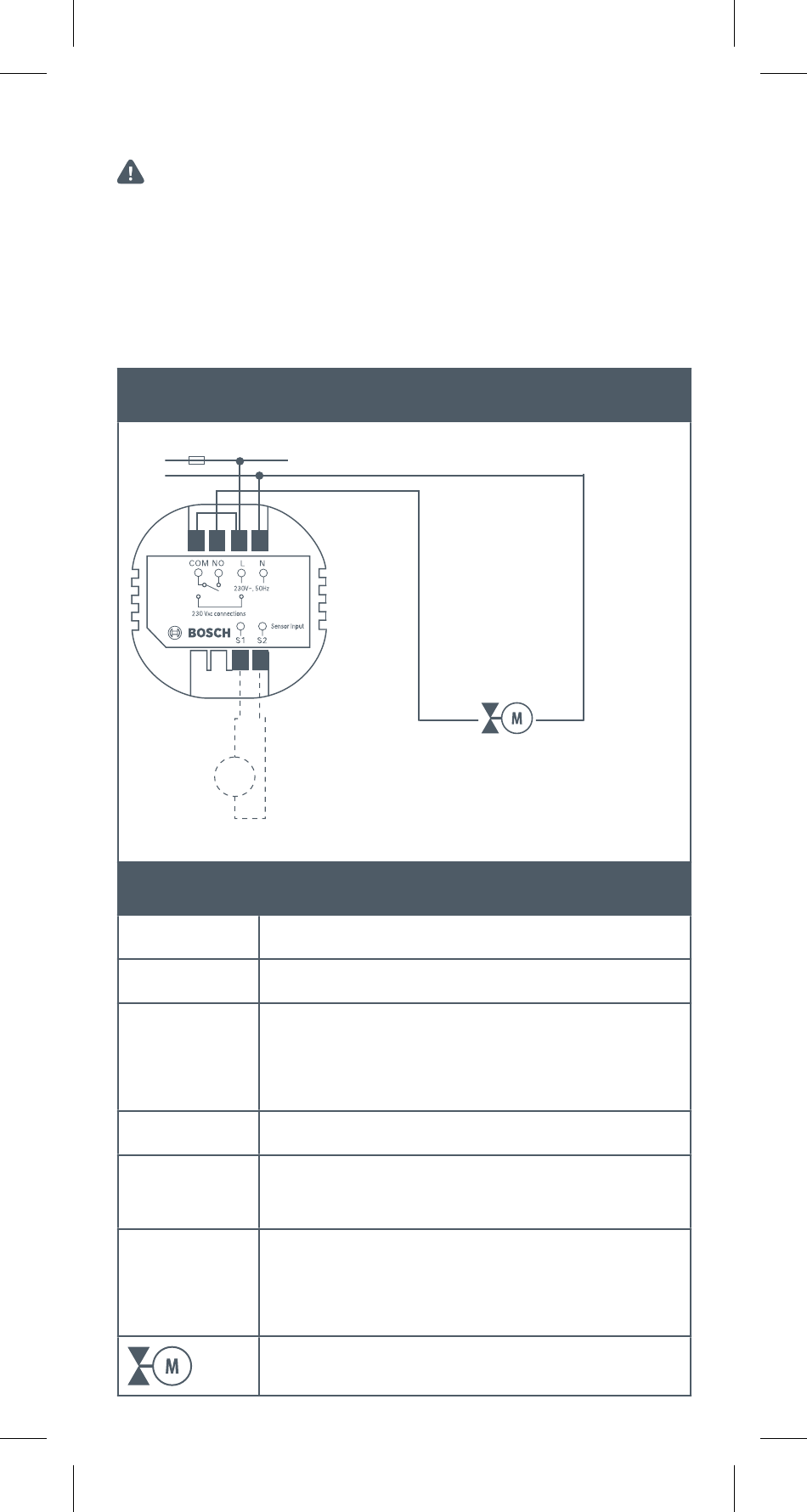

Betrieb mit 230V Geräten
230V
AC
L
N
T
Anschluss Beschreibung
L
Außenleiter (230 V
N
Neutralleiter
Spannungsfreier Eingang. Bei 230-V-
COM
Geräten Anschluss der Versorgungs-
spannung über Drahtbrücke zu ‚L'.
NO
Schaltausgang für Verbraucher
Anschlüsse für externe Sensoren oder
S1/S2
potentialfreie Kontakte.
Externer Temperatursensor
T
(als optionales Zubehör erhältlich),
z. B. im Boden verbaut.
230-V-Stellantrieb
)
AC
