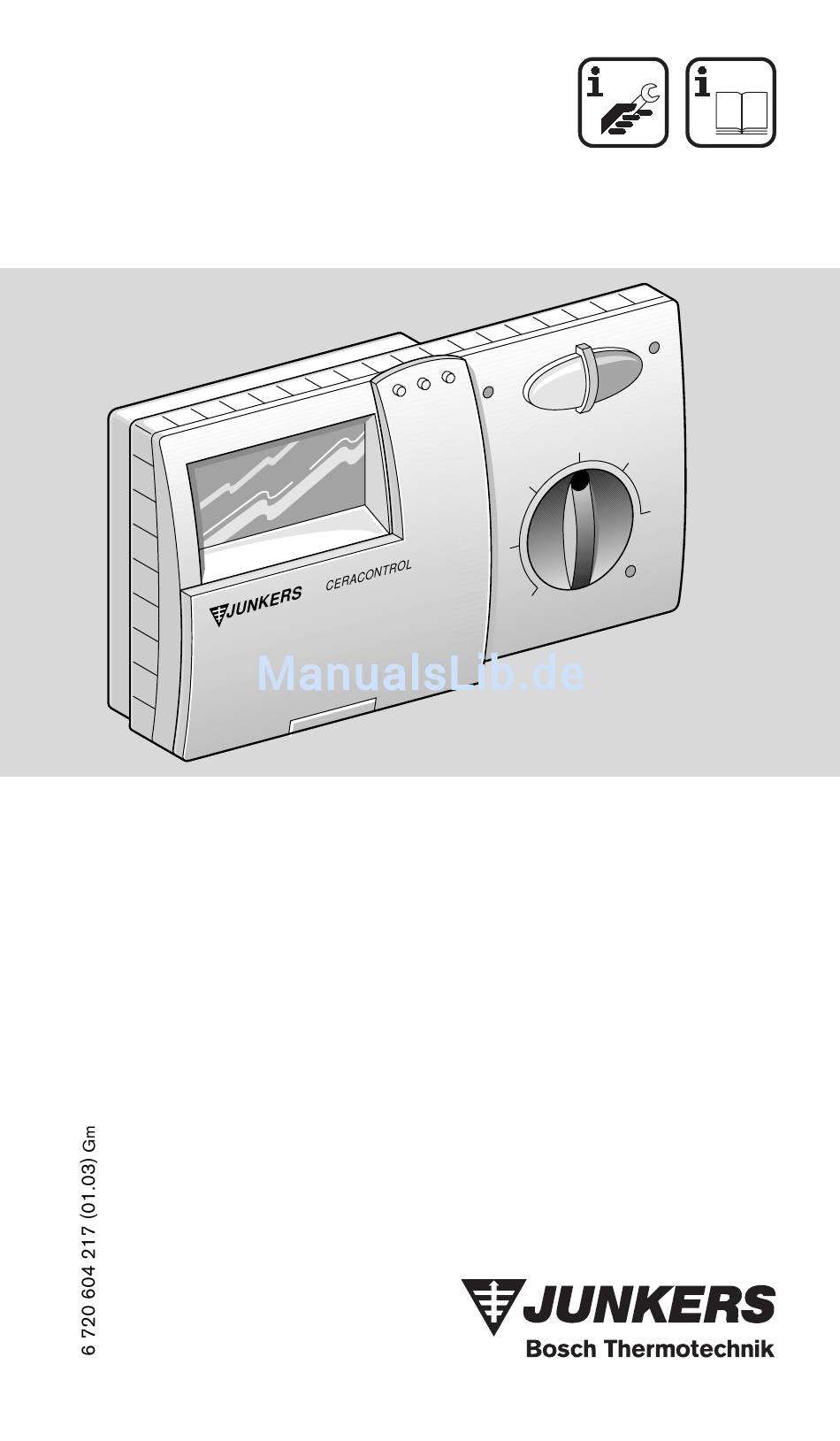

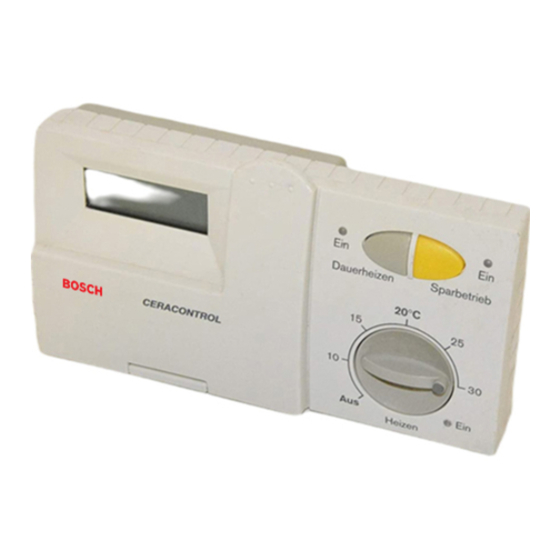

- Seite 1 Raumtemperaturregler TR 200 für stetiggeregelte Heizgeräte E i n b e t r i E i n S p a r r h e i z D a u e 2 0 ° C E i n A u s H e i z 4217-00.1/G...
- Seite 2 6 720 604 217 (01.03)
- Seite 3 Dauerheizen Sparbetrieb 20°C Löschen Weiter Uhr stellen 15°C Heizung Urlaub Info Spartemperatur Heizen 4217-15.1/G 6 720 604 217 (01.03)
-
Seite 4: Inhaltsverzeichnis
Inhaltsverzeichnis Inhaltsverzeichnis Sicherheitshinweise Symbolerklärung Angaben zum Gerät Lieferumfang Verwendung Technische Daten Zubehör Sonstige Angaben Installation Montage Elektrischer Anschluss Bedienung Allgemeine Bedienhinweise Raumtemperatur (Heizen) einstellen (k) Raumtemperatur (Spartemperatur) einstellen (m) Frostschutz Betriebsart ändern Programmieren Allgemeine Hinweise Fehlersuche Individuelles Zeitprogramm 6 720 604 217 (01.03) -
Seite 5: Sicherheitshinweise
Betrieb nehmen lassen. B Mitwirkende Geräte entsprechend der zugehörigen Anleitung montieren und in Betrieb nehmen. Verwendung B Den TR 200 nur in Verbindung mit den aufgeführten Gasheiz- geräten verwenden. Anschlussplan beachten! Elektrik B Den TR 200 keinesfalls an das 230-V-Netz anschließen. -
Seite 6: Symbolerklärung
Symbolerklärung Symbolerklärung Sicherheitshinweise im Text werden mit einem Warndreieck gekennzeichnet und grau hinter- legt. Signalwörter kennzeichnen die Schwere der Gefahr die auftritt, wenn die Maßnahmen zur Schadensverminderung nicht befolgt werden. • Vorsicht bedeutet, dass leichte Sachschäden auftreten können. • Warnung bedeutet, dass leichte Personenschäden oder schwere Sachschäden auftreten können. -
Seite 7: Angaben Zum Gerät
2 0 ° C A u s E in H e iz e 4217-01.1/G Bild 1 Lieferumfang Verwendung Der TR 200 kann an folgenden stetiggeregelten Heizgeräten angeschlossen werden: Elektr. Fernstöranzeige Heizgerät Anschluss aktiv mini 8/11... Seite 14 CL(N) 100... -
Seite 8: Technische Daten
Nennspannung 24 V DC Nennstrom Versorgung 30 mA Regelbereich ca. 5...30 °C Reglerausgang stetig, 2,8...21,5 V DC zul. Umgebungstemperatur: TR 200 0... +40 °C Gangreserve ca. 2 Stunden Schutzart IP 20 Tab. 2 Technische Daten 6 720 604 217 (01.03) -
Seite 9: Zubehör
Angaben zum Gerät Zubehör • RF 1: Raumtemperaturfühler Wenn Montageort des TR 200 zur Temperaturmessung unge- eignet (Kapitel 2.1.1) • Fernschalter bauseits (z. B. in Form eines Telefoncommanders, siehe Kapitel 2.2). Sonstige Angaben Digitalschaltuhr 3 Heiz- und 3 Sparbeginne je Wochentag Wohnfläche... -
Seite 10: Installation
B Vor dem elektrischen Anschluss die Spannungs- versorgung zum Heizgerät unterbrechen. 2.1.1 Montage des TR 200 Die Regelqualität des TR 200 ist abhängig vom Montageort. Anforderungen an den Montageort: • Montageraum (= Leitraum) muss für die Regelung der gesam- ten Heizungsanlage geeignet sein •... - Seite 11 B. Kinderzimmer oder Bad. Es darf immer nur ein Raumfühler in Betrieb sein. B Bei Bedarf bauseitigen Schalter anbringen, der den Raumfühler RF 1 unterbricht. Dann ist der im TR 200 eingebaute Fühler aktiv. 6 720 604 217 (01.03)
- Seite 12 Installation E i n b e t r i S p a r r h e i z D a u e 2 0 ° C E i n A u s H e i z 4217-04.1/G Bild 4 Regleroberteil (a) abziehen. Bei der Montage des Sockels muss die Klemmenbeschriftung les- bar sein: B Sockel mit zwei Schrauben (c) auf eine handelsübliche Unter-...
- Seite 13 Installation 2.1.2 Montage des Zubehörs B Zubehör entsprechend den gesetzlichen Vorschriften und der mitgelieferten Installationsanleitung montieren: – externer Raumtemperaturfühler RF 1 – Fernschalter (bauseits) 6 720 604 217 (01.03)
-
Seite 14: Elektrischer Anschluss
Installation Elektrischer Anschluss B Verbindung vom TR 200 zum Heizgerät: Elektrokabel die mindestens der Bauart H05 VV-... (NYM-I...) entsprechen verwenden: – bis 20 m Leitungslänge: 0,75 bis 1,5 mm – bis 30 m Leitungslänge: 1,0 bis 1,5 mm – ab 30 m Leitungslänge: 1,5 mm B Alle 24-V-Leitungen (Mess-Strom) von 230 V oder 400 V füh-... - Seite 15 ZR / ZWR / ZSR . . . - 4 DC 24V 1 2 4 1 2 4 2 4 6 R F TR 200 4217-07.2/J Bild 7 ZSBR 8 - 25 A ZWBR 8 - 25 A DC 24V Fernbe- Außen-...
- Seite 16 DC 24V 12 11 4 2 1 1 2 4 4 2 1 2 4 6 R F TR 200 4217-10.2/J Bild 9 KS . . . - 7 E KSN . . . - 7 E/EC KNS . . . - 7 E/EC KNH .
- Seite 17 Installation Bosch Heatronic DC 24V 4 7 8 9 1 2 4 2 4 6 R F TR 200 4217-09.2/G Bild 11 RF 1 1 2 4 6 R F TR 200 4217-12.1/G Bild 12 Falls vorhanden: Externen Raumfühler RF 1 (Zubehör) anschließen.
- Seite 18 Bild 13 Falls vorhanden: Fernschalter (Zubehör; bauseits) anschließen. Funktion des Fernschalters: • Bei geschlossenem Schaltkontakt: Sparbetrieb • Bei geöffnetem Schaltkontakt: Am TR 200 eingestellte Betriebsart wird übernommen. Der Fernschalter muss einen für 5 V DC geeigne- ten potenzialfreien Kontakt enthalten. 6 720 604 217 (01.03)
-
Seite 19: Bedienung
Allgemeine Bedienhinweise • Bei geschlossener Klappe sind alle Funktionen aktiv (siehe "Reaktionszeiten" auf Seite 38). • Wenn der TR 200 nach dem Drehknopf “Heizen” (k) regelt, leuchtet die untere Kontroll-Leuchte (l). Den Vorlauftemperaturwähler am Heizgerät auf die maximal benötigte Vorauftemperatur einstellen. -
Seite 20: Frostschutz
• Heizbetreib (=“Tag”): Der TR 200 regelt auf die am Drehknopf “Heizen” (k) eingestellte Temperatur. • Sparbetrieb (= “Nacht”): Der TR 200 regelt auf die am Dreh- knopf “Spartemperatur”(m) eingestellte Temperatur. Andere Betriebsarten werden durch eine Kontroll-Leuchte ange- zeigt. - Seite 21 Bedienung 3.5.2 Dauerheizen (g) Bei “Dauerheizen” regelt der TR 200 dauernd auf die am Dreh- knopf “Heizen” (k) eingestellte Raumtemperatur. Die Einstellung des Zeitprogramms wird ignoriert. B Taste (g) drücken. Die Betriebsart “Dauerheizen” ist eingeschaltet. Dauerheizen Die Betriebsart “Dauerheizen” bleibt bestehen, bis: •...
-
Seite 22: Sparbetrieb (H)
Bedienung 3.5.3 Sparbetrieb (h) Im “Sparbetrieb” regelt der TR 200 dauernd auf die am Drehknopf (m) eingestellte “Spartemperatur” (siehe Kapitel 3.3). Die Einstel- lung des Zeitprogramms wird ignoriert. B Taste (h) drücken. Die Betriebsart “Sparbetrieb” ist eingeschaltet. Sparbetrieb Die Betriebsart “Sparbetrieb” bleibt bestehen, bis: •... -
Seite 23: Programmieren
Bedienung Programmieren Eine Übersicht zum Ausklappen finden Sie im vorderen Deckblatt. Die Abbildungen zeigen immer die Werkseinstellungen. 3.6.1 Allgemeine Hinweise B Klappe zu Beginn des Programmiervorgangs öffnen. B Taste (p) oder (o) kurz drücken, um den angezeigten Wert um eine Einheit zu verändern. Langes Drücken ändert den Wert meist schneller. - Seite 24 Bedienung Programmierübersicht (Werkseinstellung) Uhr stellen Heizung – 00:00 bis 23:59 – Urlaub Info 4217-16.1/G Montag – Sonntag 4217-17.1/G alle Uhr stellen Heizung Wochentage, Urlaub – Info Montag bis Sonntag 4217-17.1/G 00:00 bis 23:50 siehe 4217-19.1/G Seite 44 00:00 bis 23:50 4217-20.1/G 2.
- Seite 25 Bedienung Eingestellte Werte anzeigen Uhr stellen Heizung Jeder Wert wird für 5 Sek. angezeigt. Urlaub Info oder Werte beliebig aufru- – fen. Taste drücken. Die Werte wer- den wieder jeweils für 5 Sek. angezeigt. Deutsch, English, Nederlands, Español, Italiano, Français, Portugues, Dansk, Ellinika,...
- Seite 26 Bedienung Einstellungen für den Fachmann Uhr stellen Heizung – – – – Urlaub Info 4217-23.1/G ± 3 K (°C) 0,1-K-Schritten 4435-24.2/G Falls vorhanden! ± 3 K (°C) 0,1-K-Schritten 4435-27.1/G ± 3 K (°C) 0,1-K-Schritten 4217-29.1R ± 3 K (°C) 0,1-K-Schritten 4217-28.1R 6 720 604 217 (01.03)
-
Seite 27: Wochentag Und Uhrzeit Einstellen
Bedienung 3.6.2 Wochentag und Uhrzeit einstellen Bei der Inbetriebnahme oder nach längerem Stromausfall müssen zuerst der Wochentag und danach die Uhrzeit eingestellt werden. Wochentag (Tag wählen +/-) B Schalter (n) auf “Uhr stellen” drehen. Tag wählen +/– wird angezeigt. B Wenn stattdessen Uhr stellen +/– angezeigt wird: Taste (q) drücken. -
Seite 28: Heizprogramm Einstellen
Bedienung 3.6.3 Heizprogramm einstellen Einstellmöglichkeiten • maximal drei Heiz- und Sparbeginne pro Tag • wahlweise für jeden Tag die gleichen Zeiten oder für jeden Tag verschiedene Zeiten. Schaltpunkte einstellen (Heizbeginn u. Sparbeginn) In der Werkseinstellung sind ein Heiz- und ein Sparbeginn einge- stellt. - Seite 29 Bedienung B Gewünschten ersten Sparbeginn mit den Tasten oder einstellen. B Taste drücken. B Falls gewünscht: Weiteren Heiz- und Sparbeginn wie beschrieben einstellen. -oder- B Schaltpunkte für weiteren Wochentag einstellen. – Taste so oft drücken, bis Tag wählen +/– angezeigt wird.
- Seite 30 Zimmerpflanzen, usw. achten. B Klappe schließen. Ab sofort gilt der Urlaubsbetrieb. Die verblei- bende Tageszahl wird ständig angezeigt. Nach Ablauf der eingegebenen Tageszahl beendet der TR 200 um Mitternacht automatisch den Sparbetrieb und kehrt zu Auto- matikbetrieb oder Dauerheizen zurück.
-
Seite 31: Eingestellte Werte Anzeigen Lassen Und Sprache Einstellen
Eingestellte Werte anzeigen lassen und Sprache einstellen Eingestellte Werte anzeigen lassen (Info) B Schalter (n) auf “Info” drehen. Die Werte werden für 5 Sekunden angezeigt, dann springt der TR 200 zum nächsten. B Automatische Weiterschaltung stoppen: Taste oder drücken. –... - Seite 32 Bedienung Folgende Werte können angezeigt werden: Anzeigetext Beschreibung Temperaturen Titel der 1. Anzeigegruppe Raumtemp. Raumtemperatur am TR 200 (wenn ein Hier RF 1 angeschlossen ist) Raumtemp. Raumtemperatur am RF 1 (wenn ein Fern RF 1 angeschlossen ist) Raumtemp. Soll-Raumtemperatur Soll Heizprogramm Titel der 2.
- Seite 33 Bedienung Sprache einstellen (Sprache +/-) B Schalter (n) auf “Info” drehen. B Taste gedrückt halten, bis Sprache +/– angezeigt wird. B Mit den Tasten oder die gewünschte Sprache einstel- len. Verfügbare Sprachen: • Deutsch • Englisch (English) • Niederländisch (Nederlands) •...
-
Seite 34: Die Fachmann-Ebene
Raumtemperaturfühler abgleichen (Raumfühler +/-) Der Abgleich des Raumtemperaturfühlers verändert die Tempera- turanzeige des TR 200. Der Wert kann maximal um 3K ( °C) in 0,1 K-Schritten nach oben oder unten korrigiert werden. B Geeignetes (geeichtes) Präzisions-Messinstrument so anbrin- gen, dass es die Umgebungstemperatur des TR 200 gut erfasst, jedoch keine Wärme an in abgibt. - Seite 35 Arbeitsgang vorgenommen worden sein. Der Abgleich des RF 1 verändert die Temperaturanzeige des TR 200. Der Wert kann maximal um 3 K ( °C) in 0,1 K-Schritten nach oben oder unten korrigiert werden. B Geeignetes (geeichtes) Präzisions-Messinstrument so anbrin- gen, dass es die Umgebungstemperatur des RF 1 gut erfasst, jedoch keine Wärme an in abgibt.
- Seite 36 Skalen der Drehknöpfe “Heizen” und “Spartemperatur” abgleichen (Heiztemp. +/- oder Spartemp. +/-) Durch den Abgleich der Skala kann eine eventuell auftretende Bedruckungs-Toleranz des Drehknopfs “Heizen” oder “Spartem- peratur” am TR 200 ausgeglichen werden. B Schalter (n) auf “Urlaub” drehen. Urlaubstage +/– wird angezeigt. B Taste (q) ca.
- Seite 37 Bedienung 3.6.7 Löschen • Folgendes kann wahlweise gelöscht werden: – nur einzelne Schaltpunkte – das Heizprogramm – einzelne Abgleiche – der gesamte Speicherinhalt • Die Taste “Löschen” (r) ist versenkt angeordnet, um ein unge- wolltes Betätigen auszuschließen. Mit einem Stift (z. B. einem Kugelschreiber) ist sie leicht zu drücken.
-
Seite 38: Sonstige Hinweise
B Taste “Löschen” (r) länger als ca. 10 Sekunden drücken. 3.6.8 Sonstige Hinweise Gangreserve Der TR 200 verfügt nach einem Betriebstag über eine Gangre- serve von ca. 2 Stunden. Bei Stromausfall erlischt die Anzeige. Nach Überschreiten der Gangreserve ist die aktuelle Uhrzeit, Heiz- und Sparzeiten gelöscht. -
Seite 39: Tr 200 Mit Angeschlossenem
3.6.9 TR 200 mit angeschlossenem Fernfühler RF 1 (Zubehör) Mit RF 1 ist der im TR 200 eingebaute Fühler wirkungslos. Der RF 1 ist für Anzeige und Regelung maßgebend. B RF 1 einsetzen, wenn der Montageort des TR 200 ungünstige Messbedingungen hat. - Seite 40 Bedienung 3.6.11 TR 200-Meldungen Kontroll-Leuchte “Sparbetrieb Ein” (i) blinkt Meldet einen Signalfehler des Schalters (n): B Schalter (n) in gewünschte Position einrasten. Wenn die Kontroll-Leuchte (i) trotzdem blinkt: Heizungsfachmann informieren Kontroll-Leuchte “Heizen Ein” (l) blinkt und in der Anzeige erscheint: Anlage prüfen Diese Fernstöranzeige ist nur bei den in Kapitel 1.2 gekennzeich-...
-
Seite 41: Allgemeine Hinweise
Allgemeine Hinweise Allgemeine Hinweise ... und Hinweise zum Energiesparen: • Die Temperatur im Leitraum (Montageort des TR 200) wirkt als Führungsgröße für das gesamte Heiznetz. Deshalb muss die Leistung der Heizkörper so knapp wie möglich eingestellt wer- den: – Bei Handventilen über die Voreinstellung. -
Seite 42: Fehlersuche
Lufteinschluss in Heizkörper und der Heizungs- Heizungsanlage entlüften anlage gewünschte Montageort des besseren Montageort Raum- TR 200 ungünstig, wählen (siehe Kapitel 2.1.1 temperatur wird z. B. Außenwand, weit über- Fensternähe, Zug- oder externen RF 1 schritten luft, ... einsetzen zu große Raum-... - Seite 43 Fehlersuche Beanstandung Ursache Abhilfe Falsche oder Falsche Verdrah- Verdrahtung ent- keine tung des TR 200 sprechend Anschluss- Regelung plan prüfen und ggf. korrigieren keine Anzeige sehr kurzer Hauptschalter am Heiz- oder Anzeige Stromausfall gerät ausschalten, einige reagiert nicht Sekunden warten und...
-
Seite 44: Individuelles Zeitprogramm
Individuelles Zeitprogramm Individuelles Zeitprogramm Heizzeiten Schaltpunkt Montag Dienstag Mittwoch Donnerstag Freitag Samstag Sonntag 6 720 604 217 (01.03) - Seite 45 Individuelles Zeitprogramm 6 720 604 217 (01.03)
- Seite 46 BBT Thermotechnik GmbH Junkers Deutschland Postfach 1309 D-73243 Wernau www.junkers.com...
