Die Statusleiste zeigt:
•
Uhrzeit: Der OXY5500 verfügt über eine Zeitanzeige im 24-Stunden-
Format.
Wird die Spannungsversorgung zum Analysator deaktiviert,
werden Uhrzeit und Datum beim Hochfahren auf 0 gesetzt. In der
Statusleiste erscheint eine Warnung (siehe Abb. 4–3).
Vor Beginn einer neuen Messung Uhrzeit- und Datumseinstellungen
wie im "Menü "Device Settings"", s. Seite 4-8 gezeigt zurückset-
zen, sodass die korrekte Uhrzeit in den Daten gespeichert wird.
•
Protokollierung: Das Symbol
die Protokollierung aktiviert ist.
•
Das Symbol
nicht aktiviert ist.
Der Hauptbildschirm besteht aus einem zentralen Bereich in der Anzeige
oberhalb der Navigationsleiste und liefert Informationen zum Analysator.
Die Navigationsleiste zieht sich über den unteren Teil der Anzeige und enthält
die Steuerungsschaltflächen, mit denen Aktionen im Analysator ausgeführt
werden.
•
Die Schaltfläche
aufzurufen.
Abb. 4–4 enthält eine MENÜÜBERSICHT, die die Struktur der OXY5500-
Software darstellt. Dieser Abschnitt vermittelt einen Überblick über die
Menüanzeigen der obersten Ebene (in der Menüübersicht in grauen Feldern
dargestellt) und bietet danach einen Überblick über die einzelnen Anzeigen, die
über jede Menüanzeige aufgerufen werden können.
Endress+Hauser

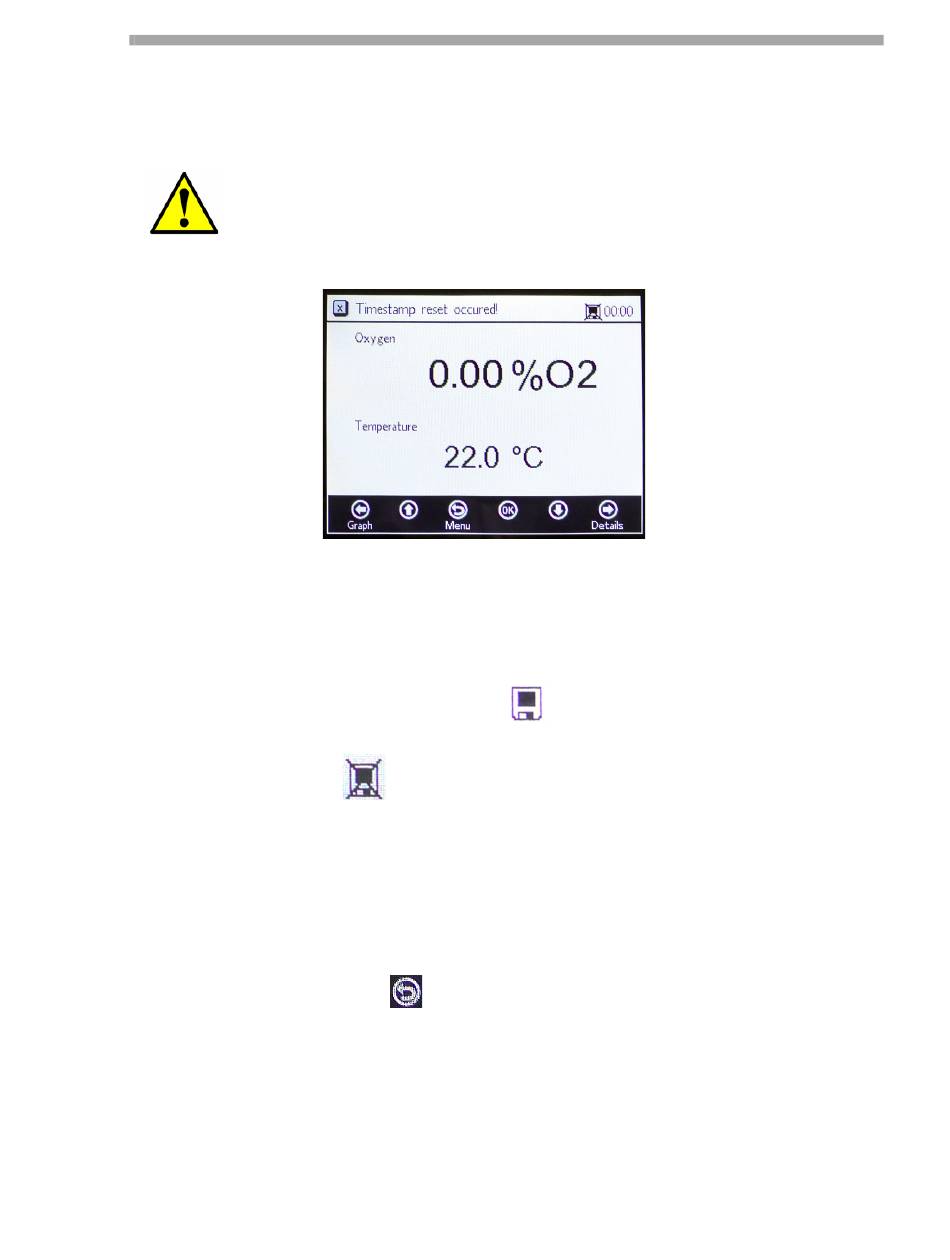

Abb. 4–3 Warnung: Zeitstempel zurückgesetzt
