Analogausgangs-/Analogeingangsanschlüsse
Der SS2100 ist mit zwei unabhängigen Analogausgängen und einem
Analogeingang ausgestattet. Die 4...20 mA Stromschleife und der serielle
Ausgang sind an Anschlussklemmen angeschlossen, die sich im Inneren des
Elektronikgehäuses des Analysators befinden. Standardmäßig sind die
Analogausgänge der 4...20 mA Stromschleife (IOUT1/IOUT2) auf inaktiv
gesetzt.
Die Analogausgänge sind für Sauerstoff und Temperatur programmierbar. Es
steht ein Eingangsanschluss für eine externe Datenerfassung zur Verfügung
(z. B. externer Drucksensor).
Die Anschlüsse für Stromschleife und Alarme können mit vom Kunden
bereitgestellten Kabeln vorgenommen werden. Siehe Abb. 3–4.
Gefährliche Spannung und Gefahr von elektrischen
Schlägen. Die Analogausgänge sind nicht gegen
Eingangsspannung geschützt. Jede auf die Analogausgänge
angewendete Eingangsspannung kann irreversible Schäden an
der Schaltung verursachen.
Gefährliche Spannung und Gefahr von elektrischen
Schlägen. Vor dem Öffnen des Elektronikgehäuses und bevor
irgendwelche Anschlüsse vorgenommen werden, immer zuerst
Versorgungsspannung zum System ausschalten und trennen.
–
3 10
RJ-45 USB

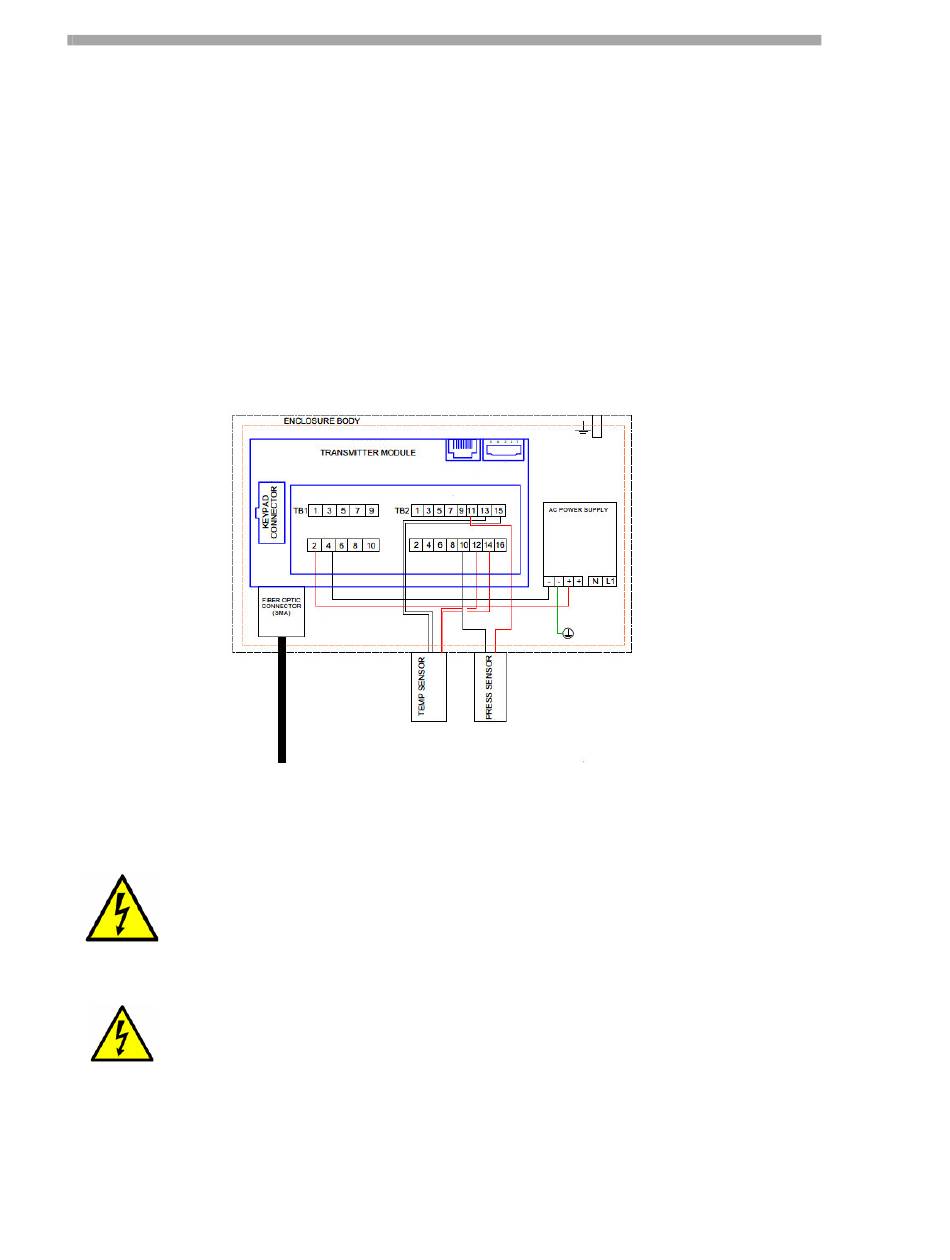

Abb. 3–4 TB1/TB2-Anschlüsse
