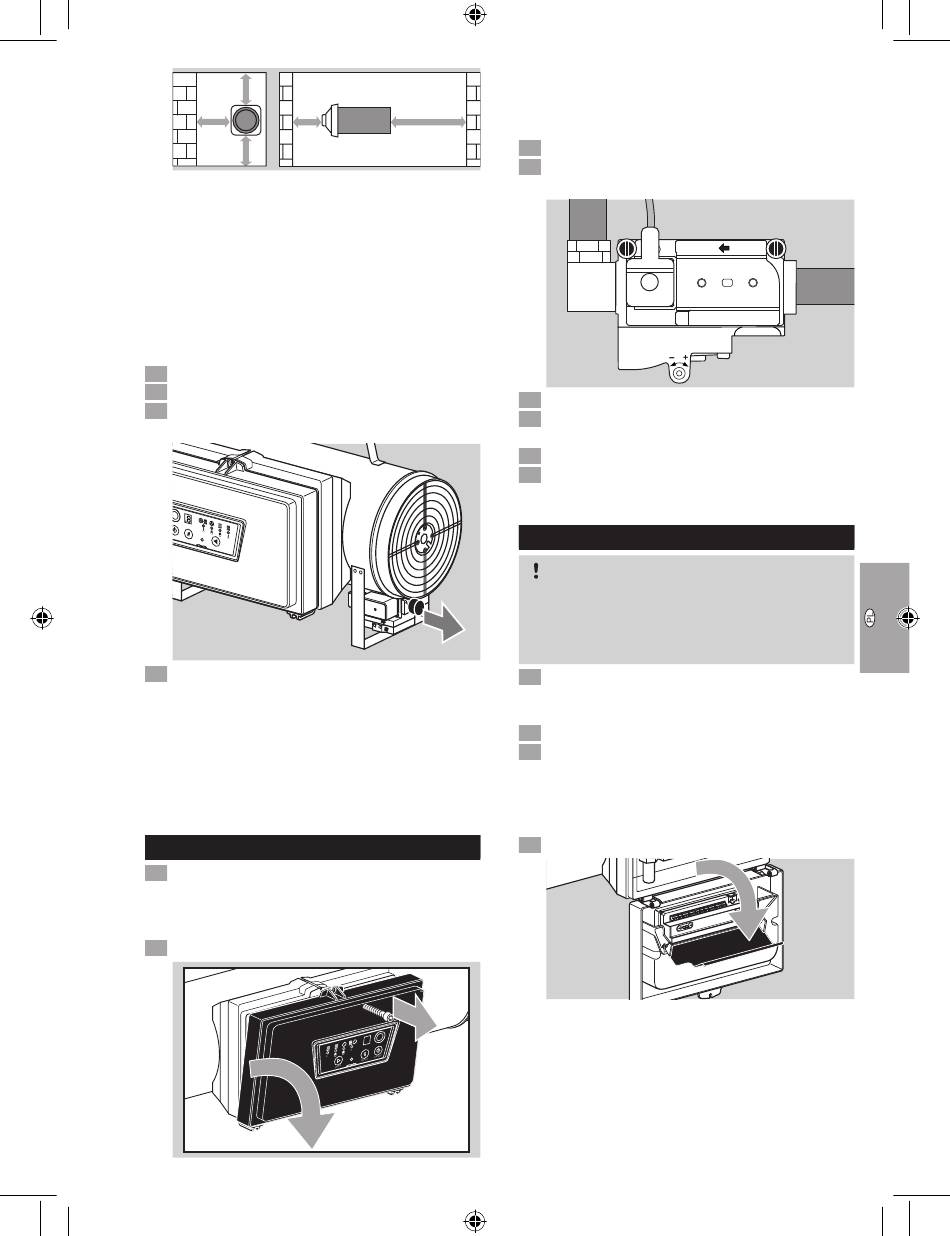

> 0,8 m
> 1 m
> 1 m
▷ Zapewnić dostateczną przestrzeń swobodną
wokół nagrzewnicy. Po stronie wlotowej i wylo-
towej nagrzewnicy nie powinny znajdować się
żadne przeszkody.
▷ Aby zapobiec spiętrzeniu ciepła, nie należy przy-
krywać silnika elektrycznego.
Podłączenie do sieci zaopatrzenia w gaz
▷ Jeśli nagrzewnica została zawieszona na łańcu-
chach, należy zastosować giętki przewód gazo-
wy dopuszczony przez obowiązujące przepisy.
1 Odłączyć doprowadzenie napięcia do instalacji.
2 Odciąć dopływ gazu.
3 Usunąć korek zamykający na przewodzie wlo-
towym kompaktowego bloku gazowego CG.
F F O
N / O
T E S
E R
E D
O M
4 Połączyć przewód gazu z przyłączem gwintowa-
nym (gwint zewnętrzny R ¾") lub giętki przewód
gazu, patrz strona 20 (Osprzęt), do przewodu
wlotowego kompaktowego bloku gazowego.
▷ Stosować wyłącznie dopuszczony materiał
uszczelniający.
▷ Przestrzegać maksymalnego ciśnienia wlotowe-
go, patrz strona 23 (Dane techniczne).
Kontrola szczelności
1 Odłączyć doprowadzenie napięcia do instalacji.
Wtyczkę sieciową wolno wyjąć dopiero po wy-
łączeniu urządzenia.
▷ W stanie bezprądowym zawory są zamknięte.
2 Otworzyć pokrywkę ACU.
GP_14_ACU_NF.indd 3
> 1 m > 3 m
▷ W tym celu śrubę z łbem o gnieździe krzyżowym
obrócić kilka obrotów w kierunku przeciwnym
do ruchu wskazówek zegara, co spowoduje
uniesienie śruby.
3 Otworzyć króciec pomiarowy dla p
4 Podłączyć manometr do króćca pomiarowego
p .
u
p
G
5 Włączyć napięcie.
6 Otworzyć dopływ gazu.
▷ Ciśnienie wlotowe p
7 Odciąć dopływ gazu.
8 Skontrolować ciśnienie gazu na manometrze.
▷ Ciśnienie nie może opadać.
Podłączenie elektryczne
OSTROŻNIE
Groźba porażenia prądem!
– Przed przystąpieniem do pracy w obrębie części
przewodzących prąd należy wyłączyć doprowa-
dzenie napięcia do przewodów elektrycznych!
1 Odłączyć doprowadzenie napięcia do instalacji.
Wtyczkę sieciową wolno wyjąć dopiero po wy-
łączeniu urządzenia.
2 Odciąć dopływ gazu.
3 Otworzyć pokrywkę obudowy ACU.
▷ W tym celu śrubę z łbem o gnieździe krzyżowym
obrócić kilka obrotów w kierunku przeciwnym
do ruchu wskazówek zegara, co spowoduje
uniesienie śruby.
4 Otworzyć osłonę układu sterowania palników.
PL-3
na CG.
u
p
U
= 70 mbar
u maks.
