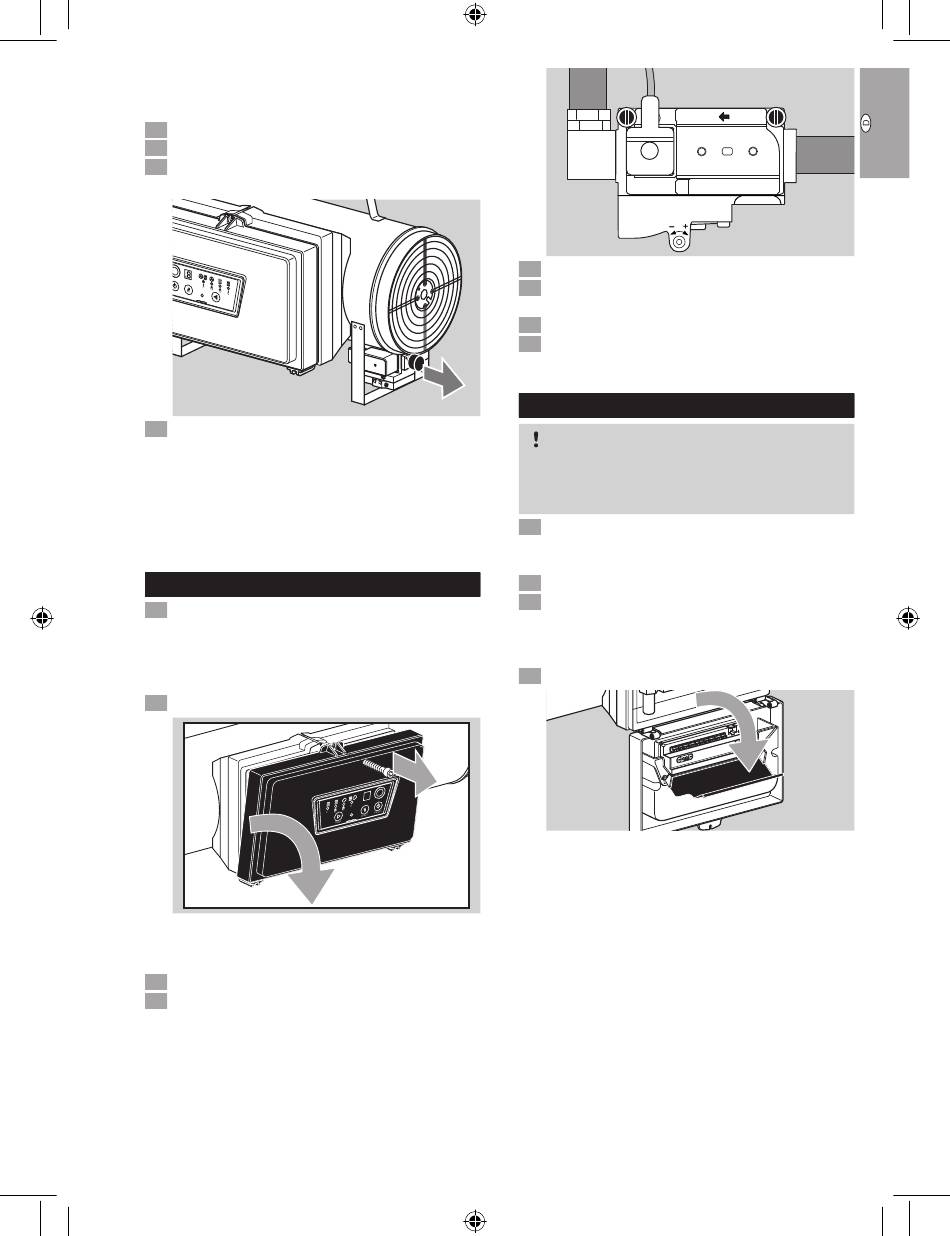

Gasversorgung anschließen
▷ Wird das Heizgerät an Ketten aufgehängt, einen
zugelassenen flexiblen Gasschlauch verwenden.
1 Anlage spannungsfrei schalten.
2 Gaszufuhr absperren.
3 Verschluss-Stopfen am Eingangsrohr der Gas-
kompakteinheit CG entfernen.
F F
O N /
O
T
E S E
R
E D O
M
4 Gasleitung mit Gewindeanschluss (Außengewin-
de R ¾") oder Gasschlauch, siehe Seite 20
(Zubehör), an das Eingangsrohr der Gaskom-
pakteinheit anschließen.
▷ Nur zugelassenes Dichtmaterial verwenden.
▷ Maximalen Eingangsdruck beachten, siehe Seite
23 (Technische Daten).
Dichtheit prüfen
1 Anlage spannungsfrei schalten. Der Netzstecker
darf erst gezogen werden, wenn das Gerät aus-
geschaltet ist.
▷ Im stromlosen Zustand sind die Ventile geschlos-
sen.
2 Deckel der ACU öffnen.
▷ Dazu die Kreuzschlitzschraube einige Male ge-
gen den Uhrzeigersinn drehen, bis sie angeho-
ben werden kann.
3 Mess-Stutzen für p
4 Manometer am Mess-Stutzen p
GP_14_ACU_NF.indd 3
an der CG öffnen.
u
anschließen.
u
p
G
5 Spannung einschalten.
6 Gaszufuhr freigeben.
▷ Eingangsdruck p
u max.
7 Gaszufuhr absperren.
8 Gasdruck am Manometer prüfen.
▷ Der Druck darf nicht abfallen.

Verdrahten

VORSICHT
Gefahr durch Stromschlag!
– Vor Arbeiten an stromführenden Teilen elektri-
sche Leitungen spannungsfrei schalten!
1 Anlage spannungsfrei schalten. Der Netzstecker
darf erst gezogen werden, wenn das Gerät aus-
geschaltet ist.
2 Gaszufuhr absperren.
3 Gehäusedeckel der ACU öffnen.
▷ Dazu die Kreuzschlitzschraube einige Male ge-
gen den Uhrzeigersinn drehen, bis sie angeho-
ben werden kann.
4 Abdeckung der Brennersteuerung öffnen.
D-3
p
U
= 70 mbar.
