Piezas de repuesto

▷ Cuando se pidan las piezas de repuesto se debe indicar el n.º de referencia con la denominación y el
n.º de posición de la pieza de repuesto y el n.º de serie del equipo calefactor.
▷ Cuando se pidan piezas de repuesto que no aparecen en esta relación, indicar la edición de estas ins-
trucciones de utilización y el n.º de serie del equipo calefactor.
▷ Utilizar solo piezas de repuesto originales, para que el repuesto cumpla con los requisitos establecidos
por el fabricante.
7 6 5
8
10
11, 12
13
14

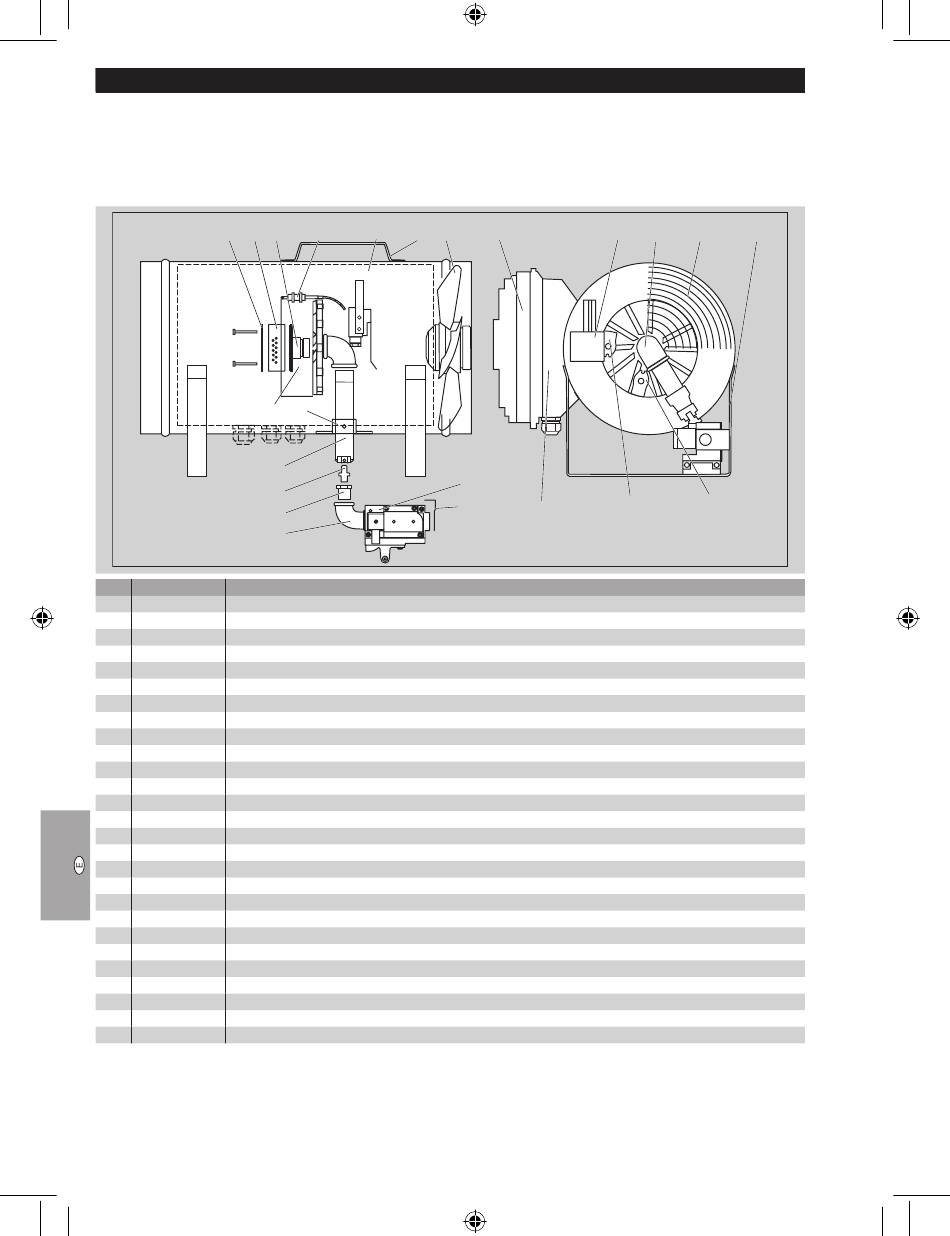

Pos. N.º de ref. Denominación
1 N50500004 Ventilador GP 14 BCU/ACU
2 N70300134 Juego de asa de transporte GP 14
3 Cuerpo para GP 14 ACU, acero inoxidable
4 N70300095 Limitador de temperatura de seguridad (STB) GP 14 – GP 120 ACU
5 N50500162 Cabeza de quemador GP 14
6 N50500170 Anillo del quemador GP 14
7 N50500161 Disco de retención del quemador para GP 14
8 N70300023 Cámara de combustión GP 14 ACU
9 N50500220 Anillo de montaje para tubo mezclador GP 14
10 N50500210 Tubo mezclador para GP 14
11 N50500230 Tobera de gas natural, 3,30 mm, para GP 14
12 N70300052 Tobera de GLP, 2,00 mm, para GP 14 ACU
13 N50290024 Boquilla ½" x ¼"
14 N50290025 Codo roscado 90°, galvanizado, Rp ½"/R ½"
15 N50500063 Grupo compacto de gas CG 10 para GP 14 BCU/ACU y GP 40 BCU
17 N70300005 ACU 121 completo
18 N70300007 Burner Chip Card (BCC) para serie GP ACU
19 N50260109 Transformador de encendido para serie GP
20 N50500052 Electrodo de encendido Beru para GP 14
21 N70300103 Juego de cable de encendido GP 14 ACU, completo, con clavija y tapa
22 N50700901 Ángulo 1" n.º 90
23 N50500075 Electrodo de ionización Beru ZE14 para GP 14
24 N70300099 Indicador de caudal completo para GP 14 ACU
25 N70300135 Juego de soporte GP 14 ACU
26 N50500003 Rejilla de protección GP 14 BCU/ACU
N70300107 Cable de ionización de repuesto para GP 14
N70300088 Arnés de cables completo para GP 14/120 ACU
GP_14_ACU_NF.indd 22
3
4 2 1
9
15
16
E-22
17 24 22
18, 19 20, 21
26 25
23
