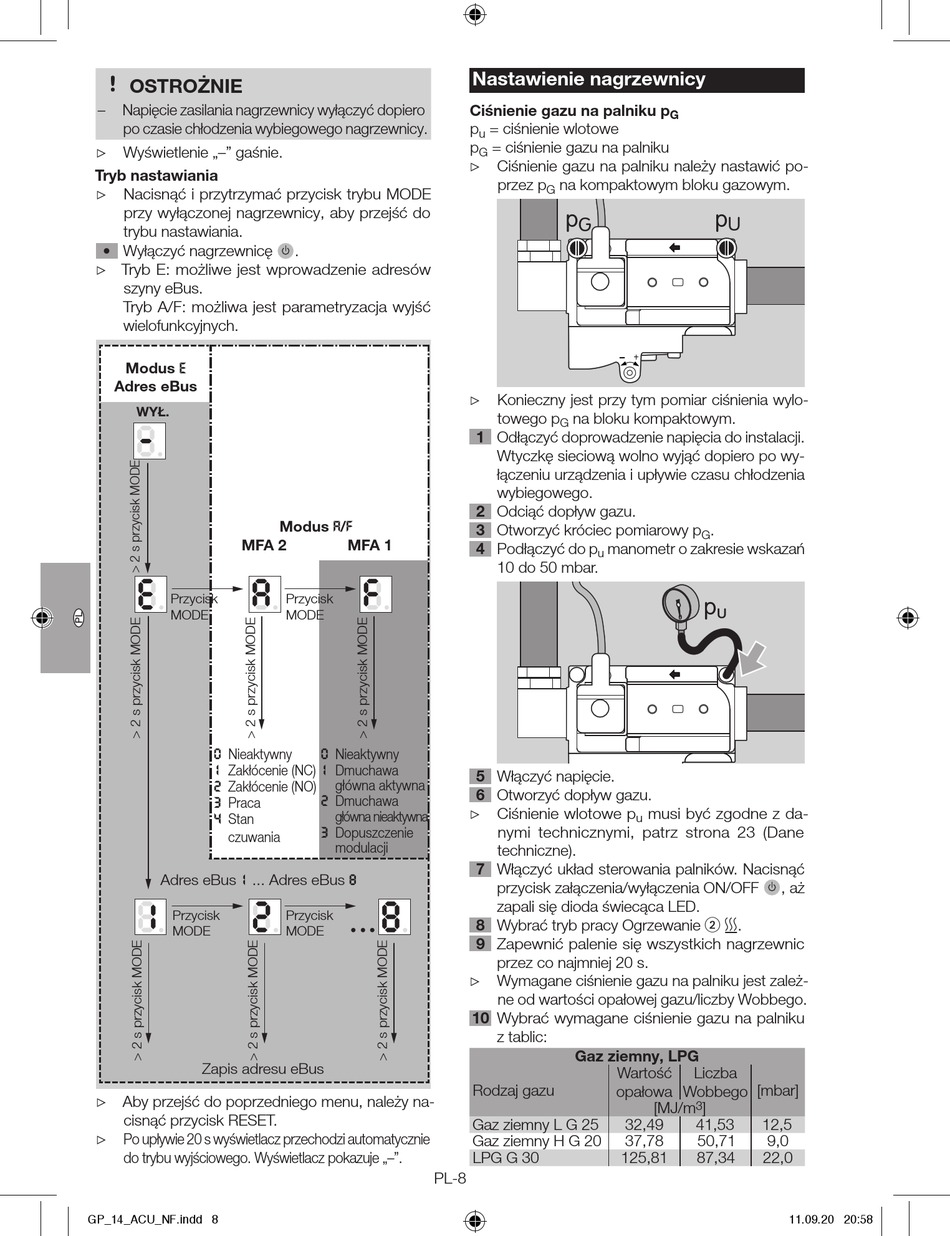

Tryb Nastawiania; Nastawienie Nagrzewnicy - ermaf GP 14 ACU Betriebsanleitung

OSTROŻNIE
– Napięcie zasilania nagrzewnicy wyłączyć dopiero
po czasie chłodzenia wybiegowego nagrzewnicy.
▷ Wyświetlenie „–" gaśnie.

Tryb nastawiania

▷ Nacisnąć i przytrzymać przycisk trybu MODE
przy wyłączonej nagrzewnicy, aby przejść do
trybu nastawiania.
• Wyłączyć nagrzewnicę
▷ Tryb E: możliwe jest wprowadzenie adresów
szyny eBus.
Tryb A/F: możliwa jest parametryzacja wyjść
wielofunkcyjnych.
Modus E
Adres eBus
WYŁ.
MFA 2
Przycisk
MODE
0 Nieaktywny
1 Zakłócenie (NC)
2 Zakłócenie (NO)
3 Praca
4 Stan
czuwania
Adres eBus 1 ... Adres eBus 8
Przycisk
MODE
Zapis adresu eBus
▷ Aby przejść do poprzedniego menu, należy na-
cisnąć przycisk RESET.
▷ Po upływie 20 s wyświetlacz przechodzi automatycznie
do trybu wyjściowego. Wyświetlacz pokazuje „–".
GP_14_ACU_NF.indd 8
OFF 1
AUTO 2
3
4
5
+AUT O
ON/OFF MODE
(RESET)
.
Modus A/F
MFA 1
Przycisk
MODE
0 Nieaktywny
1 Dmuchawa
główna aktywna
2 Dmuchawa
główna nieaktywna
3 Dopuszczenie
modulacji
Przycisk
MODE
PL-8

Nastawienie nagrzewnicy

Ciśnienie gazu na palniku p
p = ciśnienie wlotowe
u
p = ciśnienie gazu na palniku
G
▷ Ciśnienie gazu na palniku należy nastawić po-
przez p na kompaktowym bloku gazowym.
G
p
G
▷ Konieczny jest przy tym pomiar ciśnienia wylo-
towego p na bloku kompaktowym.
G
1 Odłączyć doprowadzenie napięcia do instalacji.
Wtyczkę sieciową wolno wyjąć dopiero po wy-
łączeniu urządzenia i upływie czasu chłodzenia
wybiegowego.
2 Odciąć dopływ gazu.
3 Otworzyć króciec pomiarowy p
4 Podłączyć do p manometr o zakresie wskazań
u
10 do 50 mbar.
5 Włączyć napięcie.
6 Otworzyć dopływ gazu.
▷ Ciśnienie wlotowe p
musi być zgodne z da-
u
nymi technicznymi, patrz strona 23 (Dane
techniczne).
7 Włączyć układ sterowania palników. Nacisnąć
przycisk załączenia/wyłączenia ON/OFF
zapali się dioda świecąca LED.
8 Wybrać tryb pracy Ogrzewanie 2
9 Zapewnić palenie się wszystkich nagrzewnic
przez co najmniej 20 s.
▷ Wymagane ciśnienie gazu na palniku jest zależ-
ne od wartości opałowej gazu/liczby Wobbego.
10 Wybrać wymagane ciśnienie gazu na palniku
z tablic:
Gaz ziemny, LPG
Wartość
Rodzaj gazu
opałowa
Gaz ziemny L G 25 32,49
Gaz ziemny H G 20 37,78
LPG G 30 125,81
G
p
U
.
G
p
u
0
OFF 1
2
AUTO
3
4
5
+ AUT O
ON/OFF MODE
(RESET)
, aż
.
Liczba
Wobbego [mbar]
[MJ/m 3 ]
41,53 12,5
50,71 9,0
87,34 22,0
