Montage- und Betriebsvorschrift
KAPITEL 3
MONTAGE/AUFSTELLUNG
ACHTUNG
Wand-Einbaugerät KWL EC 60 Pro / ... Pro FF
3.0

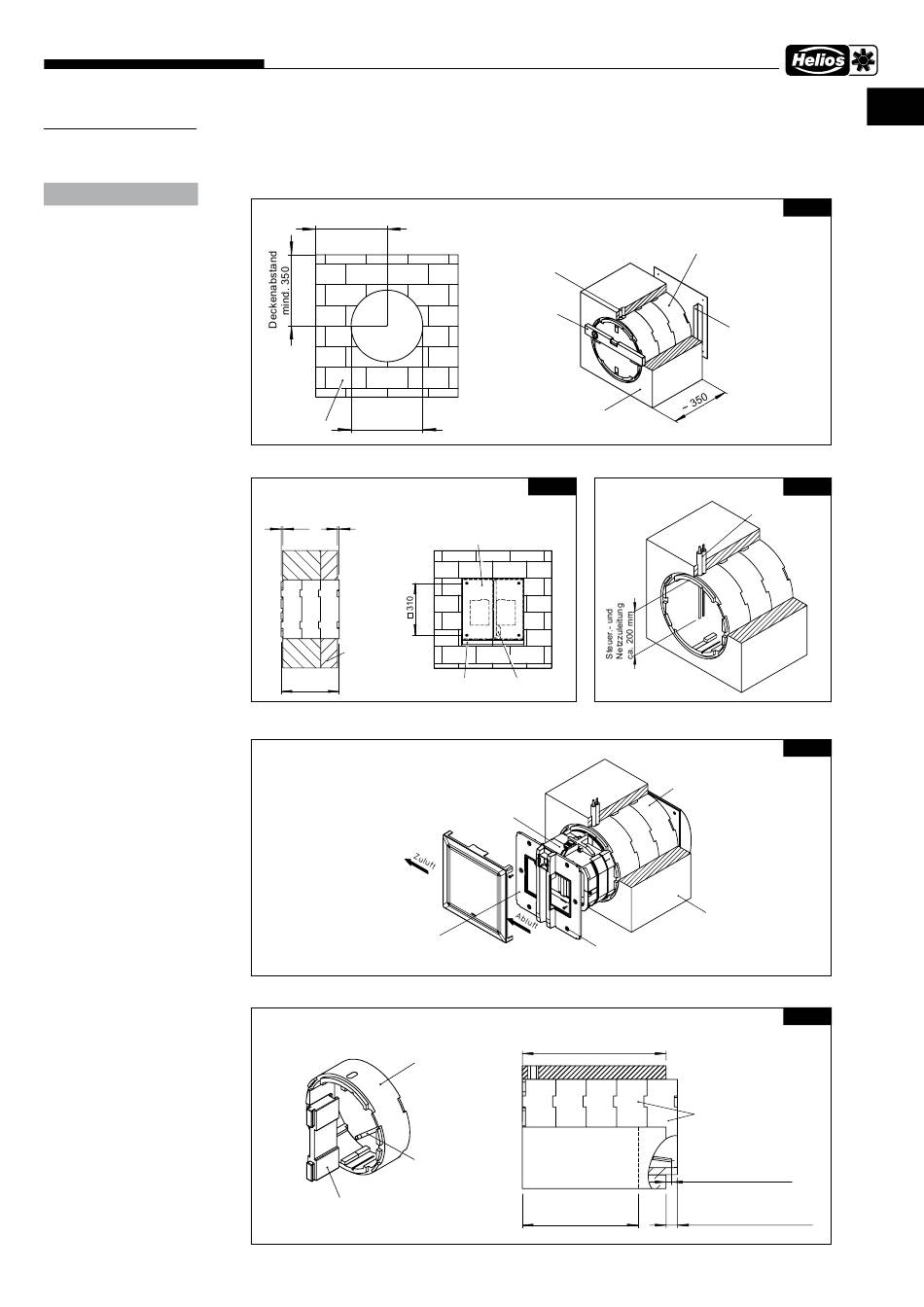

Wandmontage KWL 60 RS Rohbauset

Kernbohrung in der Wand vornehmen (siehe Abb. 5). Anschl. Wandhülse in die Wand einschieben und einputzen.
Um beim Einputzen eine Verformung der Wandhülse zu vermeiden, muss das Versteifungskreuz aus Styro-
por (siehe Abb . 1) eingeschoben sein . Nach dem Verputzen, ist dieses wieder zu entfernen!
Wandabstand
mind. 350
mind. ø 352
Raumseitig
Installation der Wandhülse (siehe Abb. 5 und 6)
Putzstärke Putzstärke
beachten beachten
Wand mit
Isolierung
~ 350
3 .2 Montage KWL EC 60 Lüftungseinsatz
Netz.- und Steuerleitung
anschließen und den
Lüftungseinsatz in die
Wandhülse einschieben
Kunststofffassade an
der Innenwand bzw.
am Lüftungseinsatz
befestigen.
3 .3 Montage KWL 60 WV Wandhülsen-Verlängerung
Trennsteg auf das Gehäuse
der Lüftungseinheit aufstecken
Netzanschluß
oben
Wandhülse
horizontal mit
Wasserwaage
ausrichten
Außenwand
raumseitig
Abb .6
Bohrbild mittels Schablone abbohren.
Edelstahlfassade und Abtropfblech
an der Außenwand befestigen.
(Befestigungsschrauben aus Edelstahl
bauseits)
Abtropfblech Kondensatablauf
rechts unten
Kernbohrung
ø 352 mm
max. 560 mm
Wanddicke bei zwei
Verlängerungshülsen
Wandring auf
Wandhülse
aufstecken
Verlängerung
Kondensatablauf
aufstecken
max. 455 mm
Wanddicke bei einer
Verlängerungshülse
3
Wandhülse einschieben.
Diese muss mit einem leichten Gefälle,
von max. 0,5 % zur Außenwand hin,
eingeputzt werden.
Laschen der
Bohrschablone
abklappen und
in Wandhülse
einschieben
3 .1

Steuer- und Netzzuleitung verlegen

2x
Leerrohr M20
Wandhülse
Wand
Bohrbild abbohren
Kernbohrung
ø 352 mm
max. 2 Wandhülsen-
Verlängerungen
Wand
Kondensatablauf
mit 20 mm Überstand
zur Wand ablängen
Wandring und Trennsteg
wandbündig abschneiden
(Putzstärke beachten)
DE
Abb .5
Abb .7
Abb .8
Abb .9
