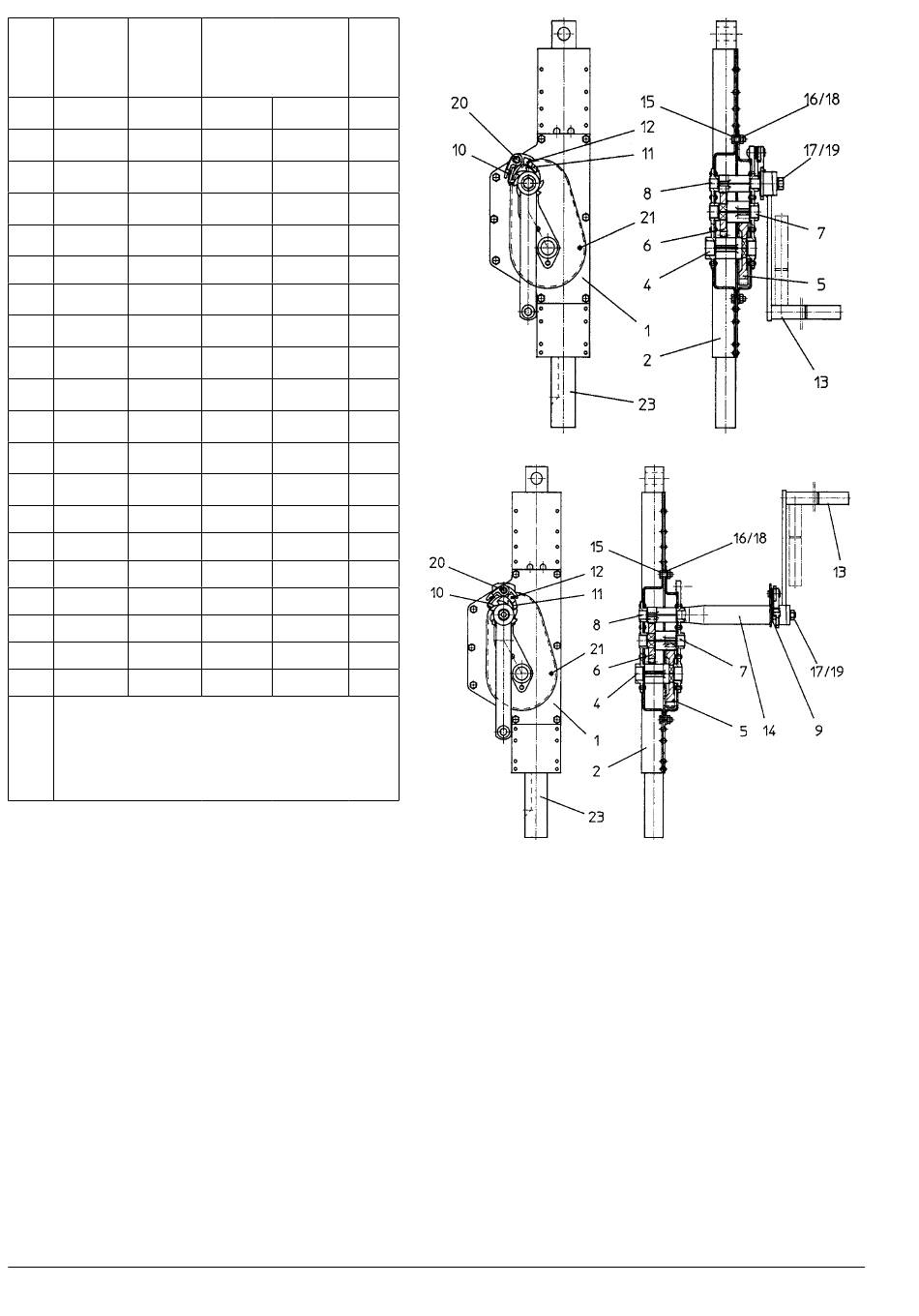

haacon 1624.1,5 Betriebsanleitung Seite 6

1624.10 1685.10
typ/
Teile-Nr. Teile-Nr.
type
Part-No. Part-No.
Pos.
Référence Référence
1 108 135 108 136
2 102 159 102 159
4 102 162 114 197
5 102 163 102 163
6 102 166 102 166
7 102 167 102 167
8 102 164 102 164
9 100 057
10 102 152 102 152
11 102 174 102 174
12 101 137 101 137
13 101 398 101 398
14 108 125
15 100 203 100 203
16 100 457 100 457
17 100 463 100 463
18 100 361 100 361
19 100 369 100 369
20 100 721 100 721
21 100 264 100 264
Zahnstange: (Gesamtlänge und Ausführung, Zug oder
Druck angeben)
advise total length of rack and wether push or pull appli-
23
cation
veuillez indiquer longueur totale de la crémaillère et si
c'est pour charge en traction ou appui
12. VerSCHIeBeeInrICHtung typ 6152 (zeICHnung S. 6)
Montage
Die Gehäuse der Zahnstangenwinden betriebsfest am Fahrzeugrahmen anbauen, darauf achten, dass die gegenüber liegenden Enden der An-
triebszapfen fluchten
Das Verschiebeteil muss im Fahrzeugrahmen über den gesamten Verschiebebereich frei gleiten und darf nicht verkanten.
Die Zahnstangen einzeln ausschieben und mit Bolzen am Verschiebeteil abstecken und sichern, bei korrekter Montage laufen die Zahnstangen in
allen Ebenen parallel zueinander
Die zweiteilige Verbindungswelle soweit ineinander schieben, dass sie auf die Vierkante der Antriebszapfen aufgesteckt werden kann
Beide Verbindungswellenteile gemeinsam verbohren, verschrauben und sichern.
Abschließend durch Ein- und Auskurbeln das verkantungsfreie Gleiten des Verschiebeteiles überprüfen.
Schmierung
Nach Bedarf, jedoch mindestens einmal wöchentlich ausreichend abschmieren.
Technischer Support: Tel. 09375/84-0
094002_l_de_zstwin_s haacon hebetechnik gmbh – Telefon +49 (0) 9375 - 84-0 – Fax +49 (0) 9375 - 84-66
Abmessung/DIN-Nr. Stück
Dimensions/DIN-No. Qty.
Dimensions/DIN-No. Pièce
1
1
1
1
1
1
1
1
1
1
1
1
1
M 10 x 25 DIN 933 8
A 10 DIN 127 8
A 16 DIN 127 1
M 10 DIN 934 8
M 16 DIN 934 1
A 14 x 1 DIN 471 1
AS 6 x 1 DIN 71412 1
Typ 1624.10
Typ 1685.10
6
