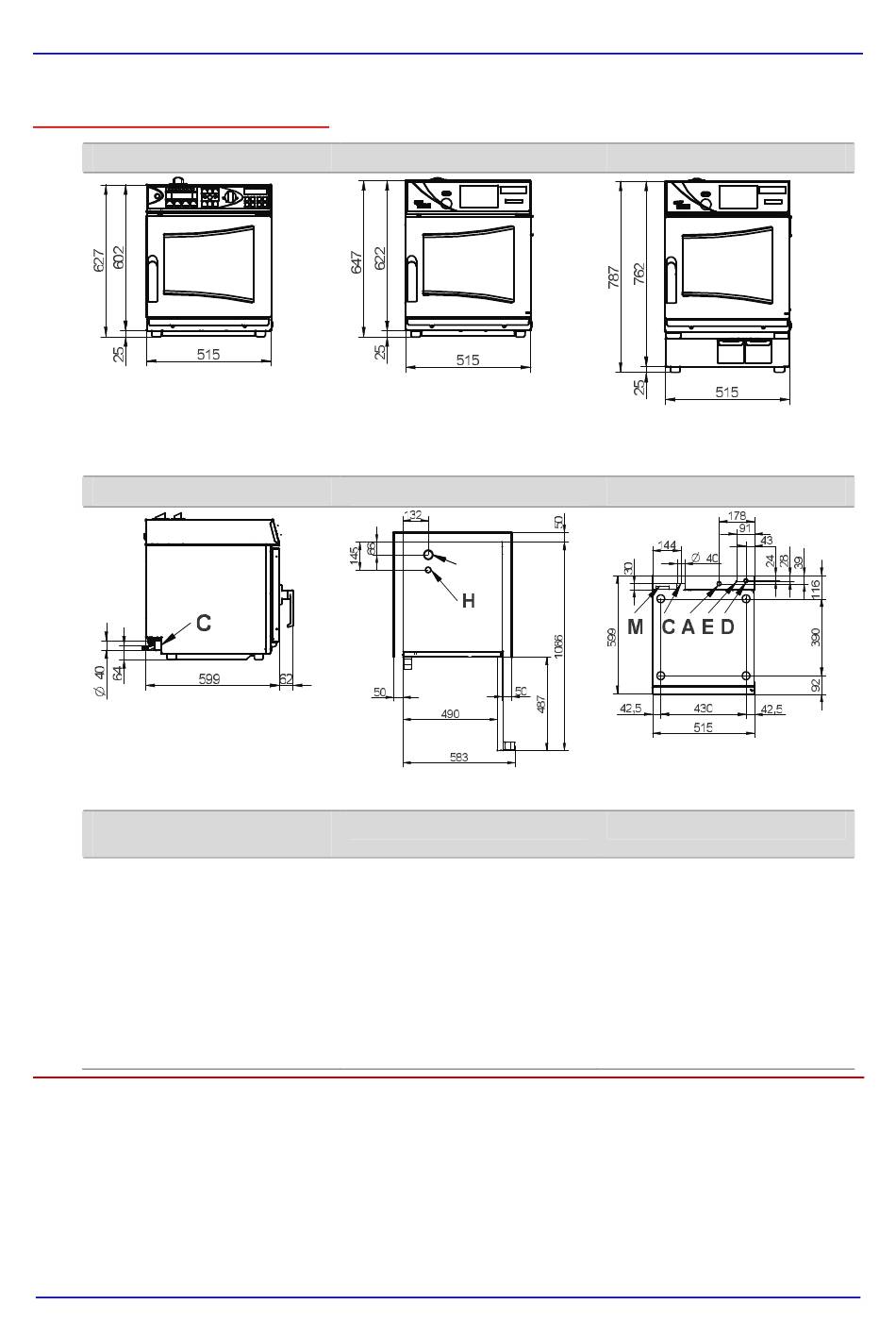

Technische Daten, Maßzeichnungen und Anschlusspläne
►

OES 6.06 mini

Ansicht Standard
Seitenansicht
Bedeutung der markierten
Elemente
Wasseranschluss Weich-
A
wasser G3/4"
Abwasseranschluss DN 40
C
Elektroanschluss
D
Potenzialausgleich
E
Entlüftungsrohr
H
Belüftungsrohr
I
M Überlauf 60x20
Installationshandbuch mini line
Ansicht easyTOUCH
Draufsicht mit Wandabständen
I
63
Ansicht mit Reinigung
Anschlüsse an der Unterseite
