Sonderausstattung und Zubehör
►
Schiffsausführung
Funktion
In Schiffen wird der Heißluftdämpfer am Boden mit Schrauben fixiert.
Fixierung mit Flanschfüßen
Achtung
Falls das Gerät anders als mit Flanschfüßen fixiert wird (z. B. durch Verschweißen), muss es vor der
Fixierung ausgerichtet werden.

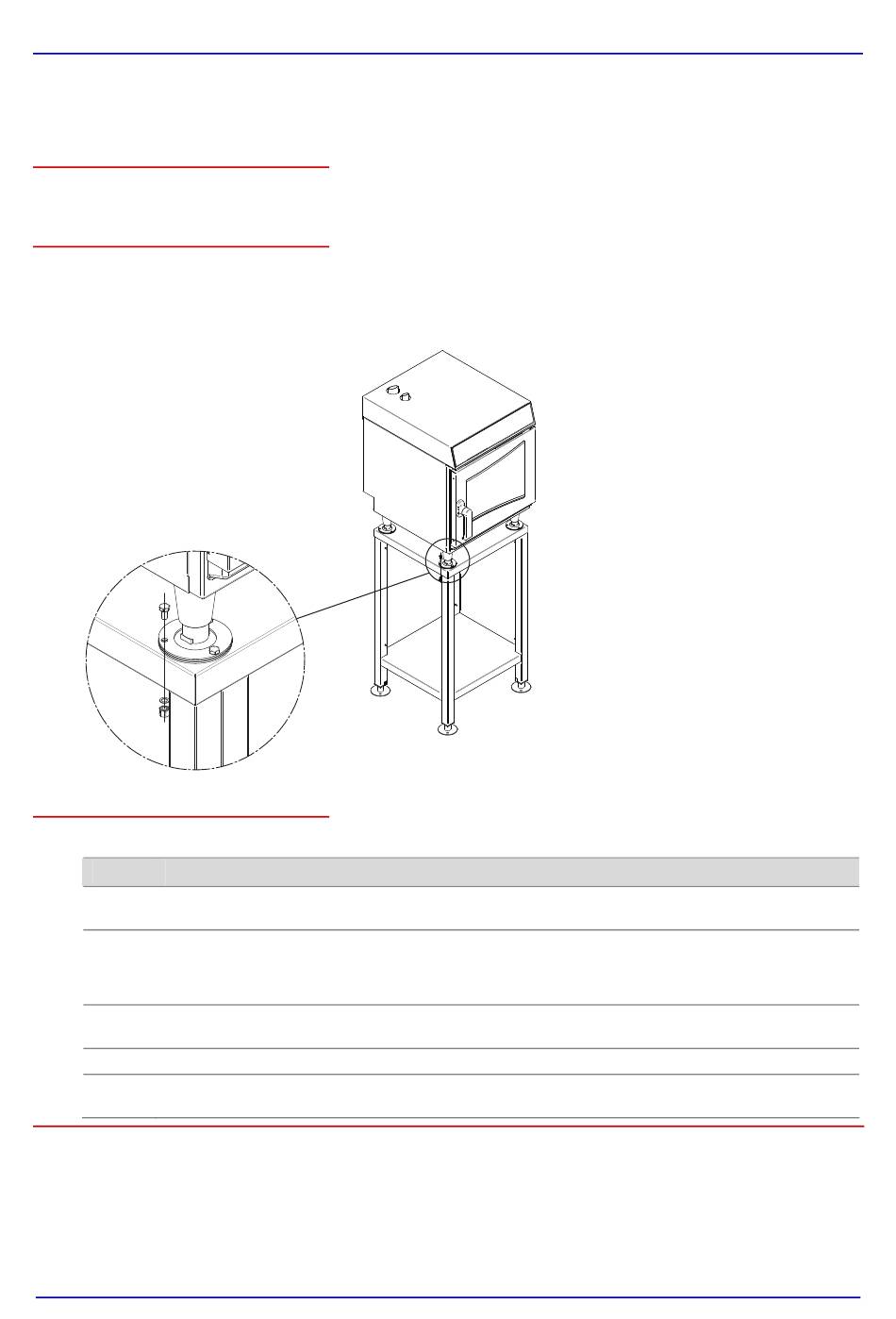

Die folgende Grafik zeigt, wie Sie Stand- oder Tischgeräte mit den Flanschfüßen fixieren können:
Fixierung am Schiffuntergestell
Zum Fixieren des Heißluftdämpfers an einem Schiffuntergestell gehen Sie folgendermaßen vor:
Schritt Vorgehen
1 Richten Sie das Untergestell für Schiffsausführung mit den höhenverstellbaren Füßen mit einer
Wasserwaage aus.
2 Befestigen Sie das Untergestell mit den Befestigungsschrauben am Boden.
Oder:
Schweißen Sie das Untergestell am Boden an.
3 Stellen Sie den Heißluftdämpfer auf das Untergestell und richten Sie die Füße über den Bohrungen
des Untergestells aus.
4
Richten Sie das Gerät mit einer Wasserwaage und den höhenverstellbaren Füßen waagrecht aus.
5 Verschrauben Sie mit den beiliegenden Schrauben, den Unterlegscheiben und Hutmuttern das Gerät
mit der Fläche des Untergestells.
