Aufbau und Funktion
►
Aufbau und Funktion Ihres Heißluftdämpfers
Aufbau der Geräte

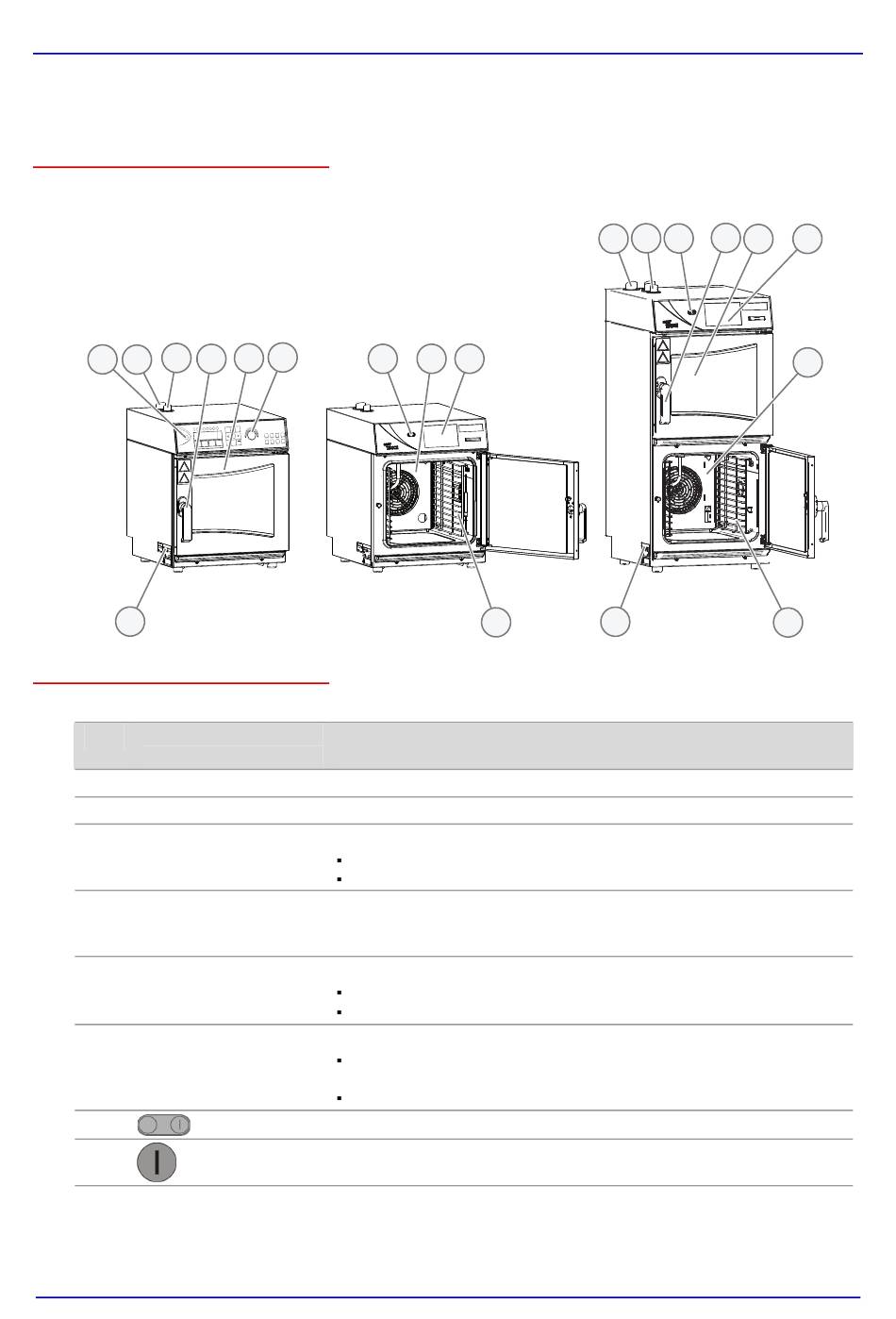

Die folgende Abbildung zeigt ein Tischgerät mit Standardsteuerung, ein Tischgerät mit easyTOUCH-
Steuerung und ein Standgerät mit zwei Garräumen stellvertretend für alle Geräte:
2
6.2
1
OES 6.06 mini
Standard
9
Teile der Heißluftdämpfer und deren Funktion
Die Teile der Tischgeräte haben folgende Funktion:
Nr. Bezeichnung
Darstellung
1 Belüftungsrohr
2 Abluftstutzen
3 Türgriff
4 Gerätetür
5.1 Touchscreen
5.2 Standardsteuerung
6.1
6.2
7 Garraum
Installationshandbuch mini line
5.2
4 6.1
3
OES 6.06 mini
Funktion
Saugt Umgebungsluft zur Entfeuchtung des Garraums an
Läßt Wrasen entweichen
Hat in Abhängigkeit von der Stellung folgende Funktionen:
Senkrecht nach unten: Heißluftdämpfer geschlossen
Gedreht: Heißluftdämpfer offen
Verschließt den Garraum
Zentrale Bedienung des Heißluftdämpfers
Bedienung durch Berührung von Bildsymbolen auf Bedienfeldseiten
Statusanzeigen
Zentrale Bedienung des Heißluftdämpfers
Bedienung durch Berührung der Folientastatur mit Bildsymbolen und
Drehen der Einstellwippe
Statusanzeigen
Schaltet den Heißluftdämpfer ein und aus (easyTOUCH)
Schaltet den Heißluftdämpfer ein und aus (Standard)
Nimmt das Gargut während des Garvorgangs an
5.1
7
easyTOUCH
8
11
3
1 2 6.1 4
OES 6.06 2in1
9
5.1
7
8
