Heißluftdämpfer anschließen
Aufbau der Elektroinstallation
Die folgende Tabelle zeigt Regeln für den Aufbau der Elektroinstallation:
Bauteil
Sicherung
Trenneinrichtung
Netzanschlusskabel
Hauptanschlussklemme
Kabelverschraubung
Elektrischer Anschluss

Elektroinstallation vornehmen

Zum elektrischen Anschließen des Heißluftdämpfers gehen Sie folgendermaßen vor:
Schritt Vorgehen
1 Vergleichen Sie die Daten auf dem Typenschild mit denen der
Hausversorgung und dem Stromlaufplan.

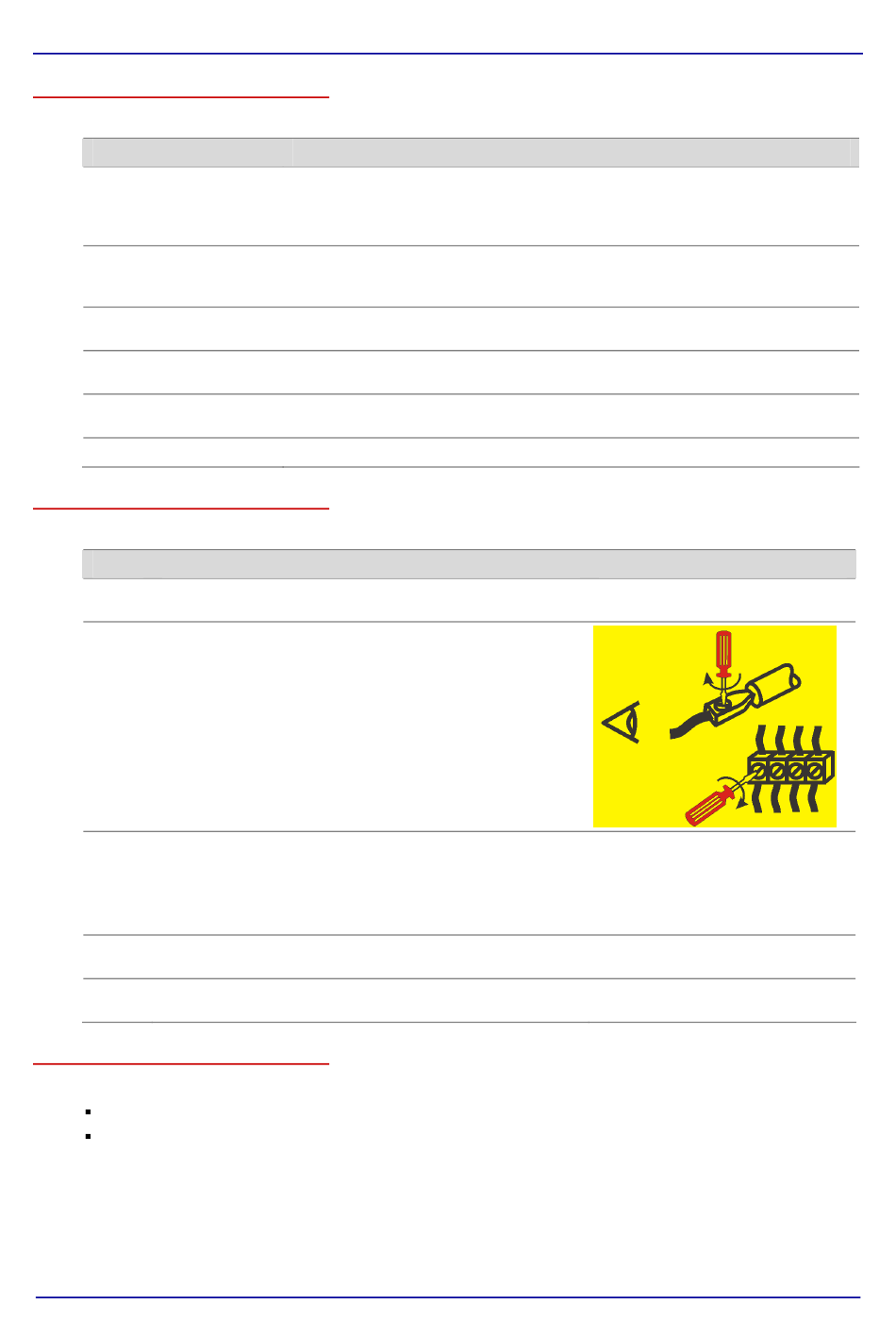

2 Prüfen Sie alle Schraub- und Klemmverbindungen am Gerät.
Es besteht die Gefahr der Lockerung der Verbindungen durch
den Transport.
3 Schließen Sie das Gerät an ein Potenzial-Ausgleichssystem
an.
Potenzialausgleich: Elektrische Verbindung, die die Körper
elektrischer Betriebsmittel und fremde leitfähige Teile auf ein
gleiches oder annähernd gleiches Potenzial bringt.
4 Schließen Sie das Gerät mit dem Netzanschlusskabel gemäß
der örtlichen und landesspezifischen Vorschriften an.
5 Sorgen Sie für einen festen Sitz der Kabelverschraubung, sie
dient als Zugentlastung.
Umrüsten der Anschlussspannung (nur bei OES 6.06 mini)
Sie können die Anschlussspannung des OES 6.06 minis vor Ort folgendermaßen umrüsten:
1N~ 230V 50/60 Hz (1/N/PE)
3~ 230V 50/60 Hz (3/PE)
Installationshandbuch mini line
Beschreibung
Der Heißluftdämpfer ist gemäß den geltenden örtlichen Vorschriften und länder-
spezifischen Installationsvorschriften abzusichern und anzuschließen. Falls
erforderlich ist der Heißluftdämpfer in ein Potenzialausgleichssystem einzubezie-
hen.
In Gerätenähe muss eine allpolige Trenneinrichtung mit mindestens 3 mm Kon-
taktabstand installiert werden. Mit der Trenneinrichtung wird das Gerät bei Reini-
gungs-, Reparatur- und Installationsarbeiten spannungsfrei geschaltet.
Die Netzanschlussleitung muss eine ölbeständige, ummantelte, flexible Leitung
gemäß IEC 60245 sein (Bsp. H05RN-F, H07RN-F)
Die Hauptanschlussklemme befindet sich hinter der abnehmbaren Geräterück-
wand.
Die Kabelverschraubung dient als Zugentlastung und muss fest angezogen
werden.
Die Einhaltung einer bestimmten Drehrichtung ist nicht notwendig.
31
