Heißluftdämpfer anschließen
Anschlussschema an Trichtersiphon
Der Trichtersiphon darf nicht unter dem Heißluftdämpfer installiert werden. Installieren Sie den Trich-
tersiphon neben oder hinter dem Heißluftdämpfer.

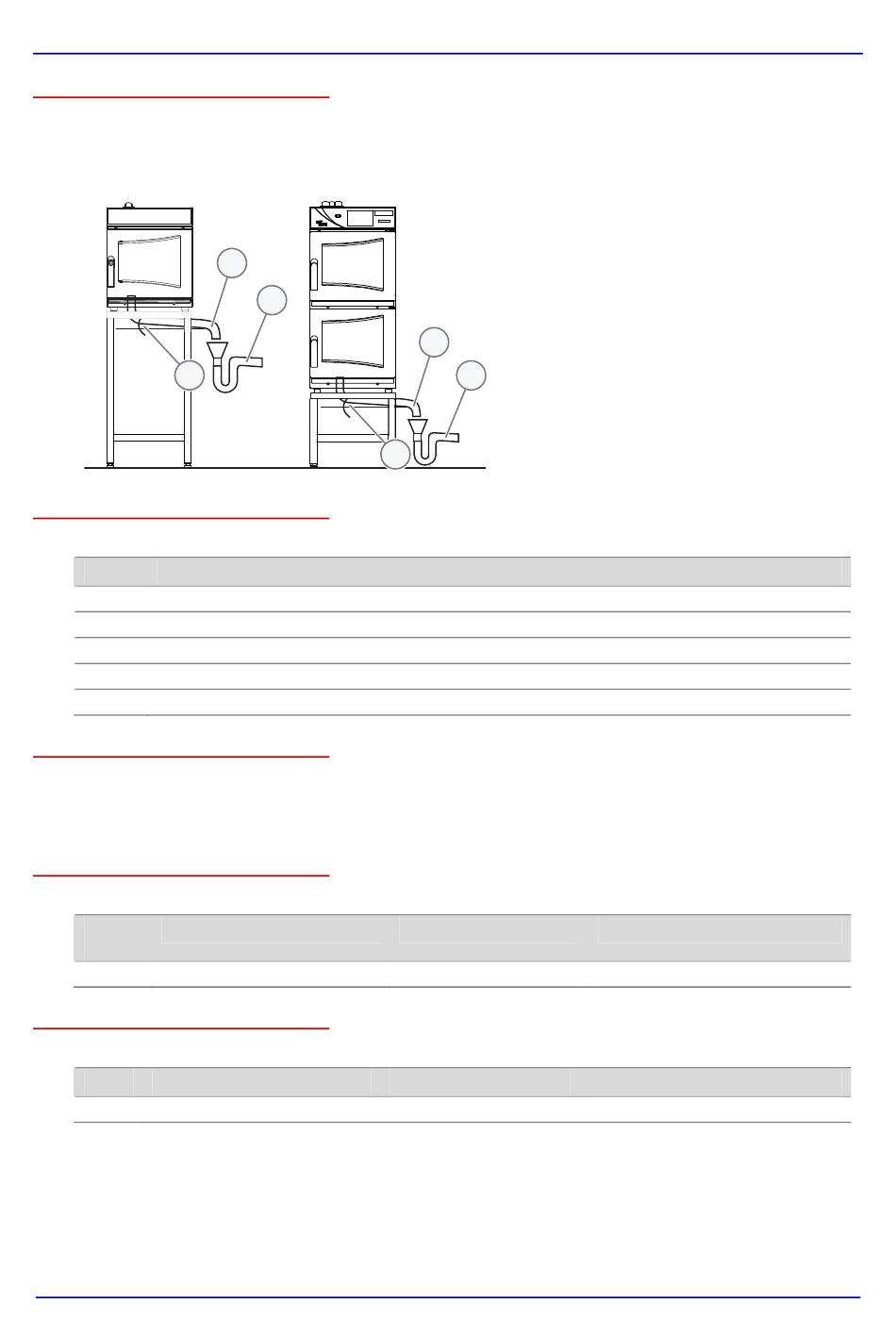

Die folgende Grafik zeigt das Anschlussschema bei Tisch- un Standgeräten für die Abwasserinstallati-
on an einen Trichtersiphon:
5% (3°)
1
Legende
Die folgende Tabelle beschreibt die zu beachtenden Positionen der Abwasserinstallation:
Pos. Bedeutung
1 Gefälle 5% (3°)
2.1 Abflussleitung DN 40 (Mindestdurchmesser Innen = 36 mm)
2.2 Abflussleitung DN 50 (Mindestdurchmesser Innen = 46 mm)
3.1
Ablaufleitung DN 40 (Mindestdurchmesser Innen = 36 mm)
3.2 Abflussleitung DN 50 (Mindestdurchmesser Innen = 46 mm)

Abwassertemperatur

Die mittlere Abwassertemperatur des Heißluftdämpfers beträgt 68°C. Die Abwassertemperatur kann
zur Reduzierung des Kühlwasserverbrauchs in der Serviceebene vor Ort bis maximal 80°C eingestellt
werden.
Servicewerte für Einstellung der Abwassertemperatur mit einer Standardsteuerung
Die Abwassertemperatur kann folgendermaßen korrigiert werden:
Servi- Beschreibung
cepunkt
c02 Kondens.-Temp.
Servicewerte für Einstellung der Abwassertemperatur mit einer easyTOUCH-Steuerung
Die Abwassertemperatur kann folgendermaßen korrigiert werden:
ID Beschreibung
8 Kondensatortemperatur
Installationshandbuch mini line
2.1
3.1
5% (3°)
1
Minimaltemperatur [°C]
68
2.2
3.2
Minimaltemperatur [°C]
68
37
Maximaltemperatur[°C]
80
Maximaltemperatur[°C]
80
