6 Technische Daten
Gehäuse:
robuste Plastikhülle mit gelber Silikonummantelung
Maße:
127 x 73 x 37 mm (L x B x H)
Gewicht:
0,25 kg
6.1
Anschlüsse

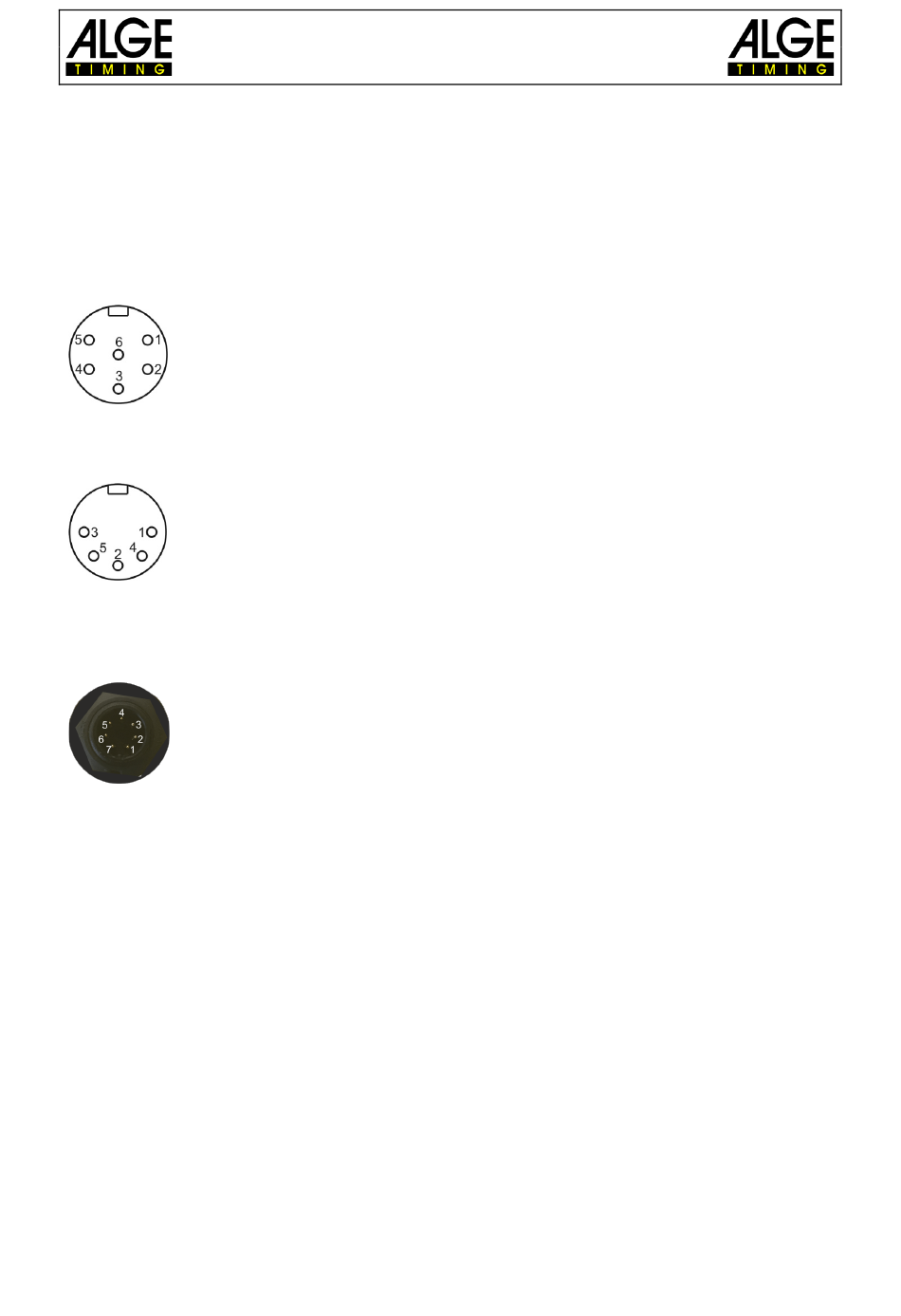

6.1.1 Pinbelegung DIN-Anschluss für Startmikrofon oder E-Start (10)
1 ...... C0 Startsignal
2 ...... Status
3 ...... Erdung
4 ...... externer Anschluss für e-Start oder SM8 (Ausgang 11 VDC)
5 ...... leer
6 ...... leer
6.1.2 Pinbelegung für Kopfhörer (11)
1 ......... Mikrofon vom Kopfhörer
2 ......... gemeinsame Masse
3 ......... Kopfhörer
4 ......... leer
5 ......... leer
6.1.3 Pinbelegung für Kabel 199-xx (12)
1 ......... C0 (Kanal 0 = Start)
2 ......... Sprechen SU
3 ......... Erdung
4 ......... +12 VDC Eingang
5 ......... Status
