Installationsanleitung
Plombierung
Seal
a) 45° geneigt
2.
Elektrische Verdrahtung
2.1. Anschluss eines Zählers mit dauerhaft angeschlossenen Temperaturfühlern (IP68)
Die Zählerausführung mit dauerhaft angeschlossenen Temperaturfühlern ist voll montagefertig und
komplett mit den notwendigen Anschlusskabeln ausgerüstet (ein Öffnen des Zählers ist nicht erforderlich).
Bei Ausstattung des Zählers mit verdrahteten Schnittstellen oder einer Impulseingangs-/
Impulsausgangsfunktion werden geeignete und markierte Kabel zum Anschluss des entsprechenden
externen Geräts bereitgestellt.
Ist der Zähler zum Anschluss an eine externe 230-V-AC- oder 24-V-AC/DC-Quelle vorgesehen,
muss das dafür vorgesehene und gekennzeichnete Kabel des Zählers an die entsprechende
Quelle angeschlossen werden.
2.2. Anschluss eines Zählers mit auswechselbaren Temperaturfühlern (IP65)
Bei komplett montiertem Zähler (mit angeschlossenem Temperaturfühler und angebrachten
Kommunikationsschnittstellenkabeln) befolgen Sie bitte das Installationsverfahren in Abschnitt 2.1
(ein Öffnen des Zählers ist nicht notwendig). Ansonsten ist es notwendig, das Rechenwerk zu öffnen.
Öffnen des Rechenwerks
Stellen Sie vor dem Öffnen des Rechenwerks sicher, dass Sie eine Zählerversion mit austauschbaren
Temperatursensoren vor sich haben:
8 | © Danfoss | Energiezähler | 2022.06
SonoMeter 40
Tauchhülse
Pocket

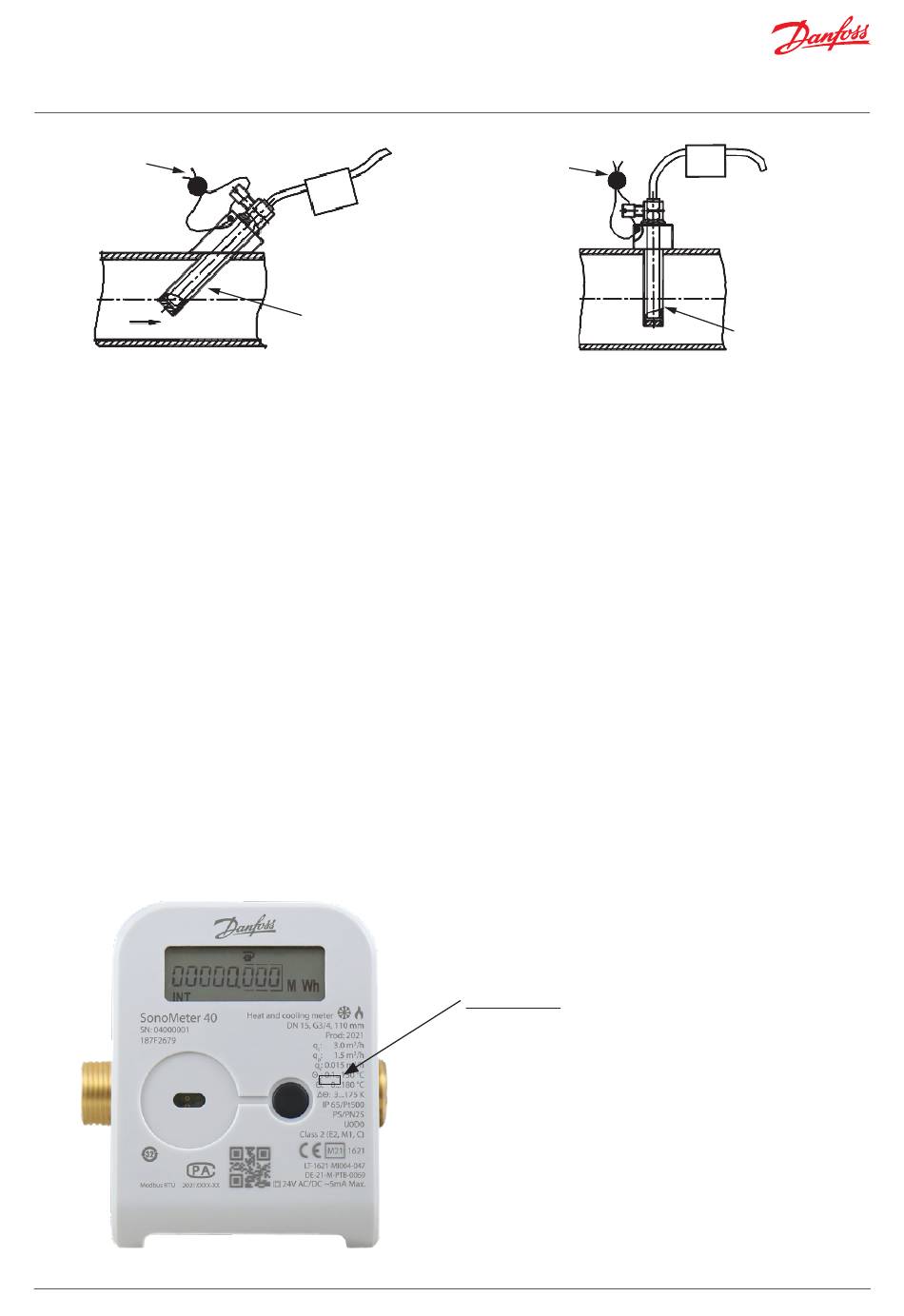

Installationsempfehlungen für Temperaturfühler
mit Tauchhülse und dauerhaft angeschlossenen Signalleitungen.
Plombierung
Seal
b) senkrecht
Überprüfen!
IP65 = öffenbare Version
(mit austauschbaren
Temperaturfühlern)
IP68 = nicht öffenbar
Pocket
Tauchhülse
