Installationsanleitung

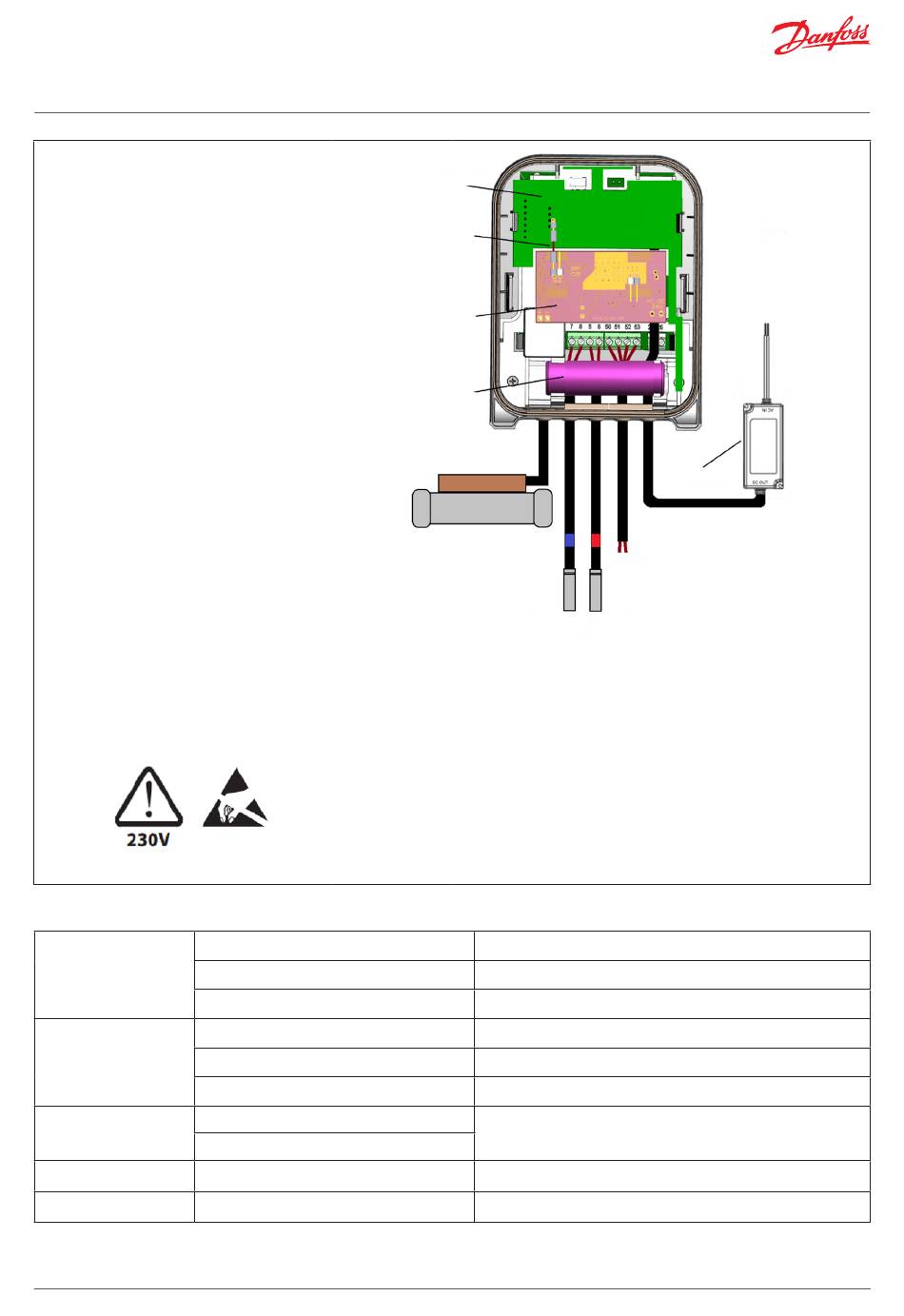

Schaltplan 4
Ausführung mit austauschbaren
Temperaturfühlern und
230-V-Spannungsversorgung.
Ein externer Transformator wird
verwendet, um 230 V am Eingang
anzuschließen und 12–24 V am
Ausgang bereitzustellen. Er muss
am Spannungsversorgungskabel
vom Zähler angeschlossen sein.
Das 24-V-Versorgungs spannungs-
modul ist am Batteriehalter
montiert und mit dem B1-
Anschluss des Zählers verbunden.
Eine Backup-Batterie ist
an den BAT-Anschluss des
Moduls angeschlossen. Das
24-V-Stromversorgungskabel wird
an die „24V"-Klemmen des Moduls
angeschlossen (Anschluss erfolgt
vor Montage des Moduls, da sich
die Anschlüsse und Klemmen auf
der anderen Seite des Moduls
befinden).
Technische Daten „230-VAC-Transformator":
Gleichspannung
Ausgang
Nennstrom
Nennleistung
Spannungsbereich
Eingang
Frequenzbereich
Wechselstrom
Kurzschluss
Schutzgrad
Überlastung
Umgebung
Betriebstemperatur
Sonstige
IP-Schutzart
12 | © Danfoss | Energiezähler | 2022.06
SonoMeter 40
LoRa-Modul
Zusätzlicher Anschluss
24-V-Modul
Batterie
Durchflusssensor
Temperaturfühler T2
• Der Transformator wird mit lebensgefährlicher 230-V-Spannung versorgt.
Nur bei ausgeschalteter Spannung warten. Der Einbau darf nur von
qualifiziertem Personal durchgeführt werden.
• Modul und Transformator dürfen nur für die Spannungsversorgung des
Energiezählers gemäß dem Benutzerhandbuch verwendet werden. Der
Energiezähler muss intakt und vollständig sein.
• Die Lithium-Batterie darf nicht aufgeladen, kurzgeschlossen oder bei einer
Temperatur von mehr als 80 °C aufbewahrt werden.
12 V
0,7 A
6 W
120...240 V AC
50/60 Hz
0,044 A
Hiccup-Modus, automatische Wiederherstellung
nach Beseitigung des Fehlerzustands
-20...+45 °C
IP66, vollständig isoliertes Kunststoffgehäuse
230 V AC
Transformator
12... 42 V DC oder 12... 36 V AC
Impulskabel
Ein-/Ausgänge
Temperaturfühler T1
AN384648824392de-000201
