Installationsanleitung
1.3.

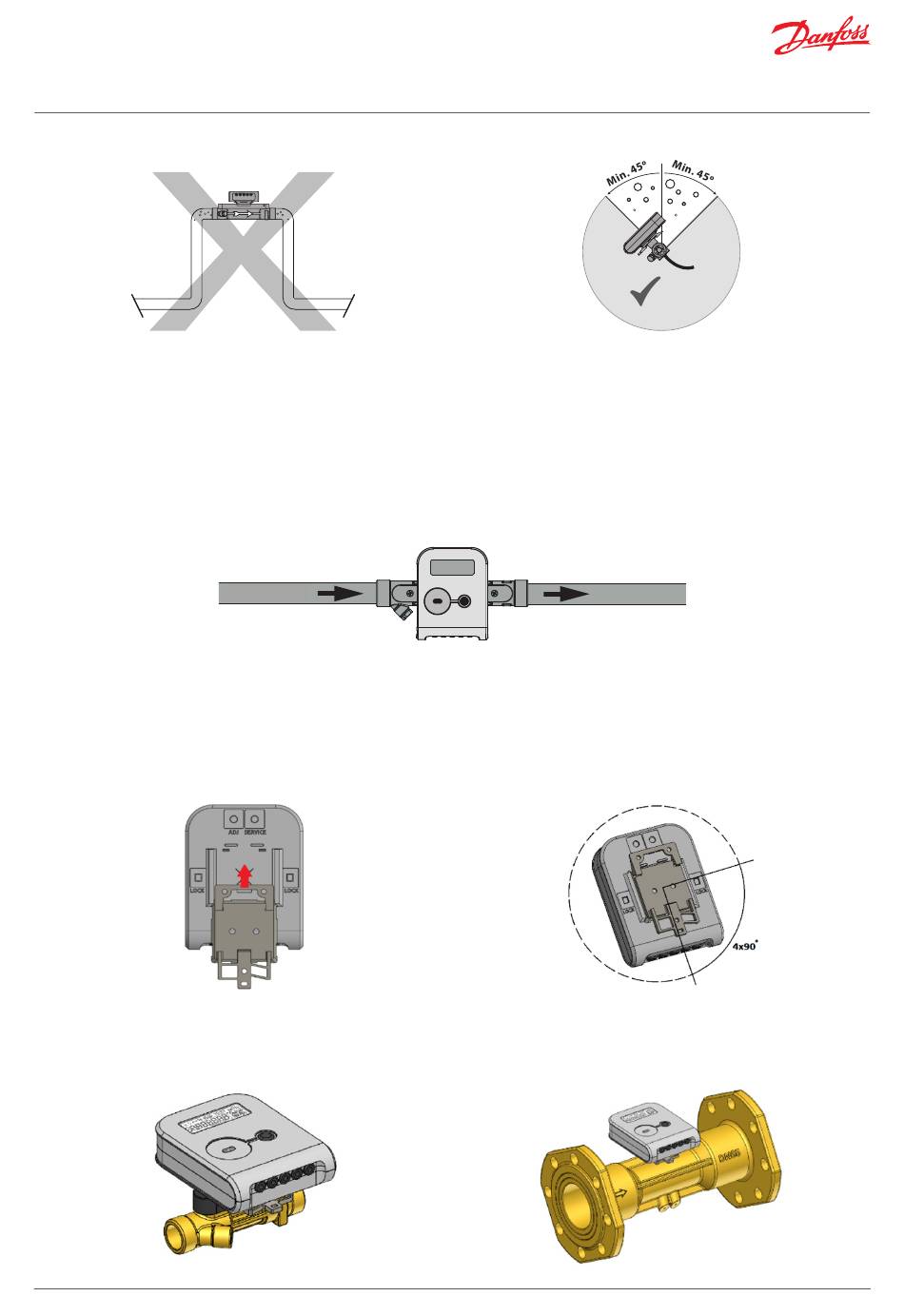

Montage des Durchflusssensors
Rohrposition: Keine Einschränkungen.
Vermeiden Sie aber Positionen, in denen
sich Luft ansammeln kann.
Einlass-/Auslassbedingungen (nur für DN 65 – DN 100)
Für optimale Messergebnisse ist es notwendig, dass der Durchfluss vor und nach dem Ein- bzw.
Austritt des Durchflusssensors vollkommen gerade verläuft: 5 × DN am Eintritt und 3 × DN am
Austritt des Durchflusssensors.
1.4.
Montage und Verplombung des Rechenwerks
Das Wärmemengenzähler-Rechenwerk kann in beheizten Räumen installiert werden, wobei die
Umgebungstemperatur nicht mehr als 55 °C betragen darf. Es darf keiner direkten Sonneneinstrahlung
ausgesetzt werden. Das Rechenwerk wird an einer Hilfshalterung montiert (und kann damit in einem
Winkel von jeweils 90° in die erforderliche Richtung ausgerichtet werden):
Möglichkeiten zur Montage des Rechenwerks (mit Hilfshalterung):
– Direkte Montage am Gehäuse des Durchflusssensors durch Drehung um jeweils 90°
(nur bei Vorlauftemperaturen bis zu 90 °C):
5 | © Danfoss | Energiezähler | 2022.06
SonoMeter 40
5 x DN
flow
Durchfluss
Drehwinkel in Bezug auf die Rohrachse:
Der Durchflusssensor sollte in einem Winkel von 45
bis 315° angebracht werden, um Luftansammlungen
im Durchflusssensor zu vermeiden.
3 x DN
AN384648824392de-000201
