Installationsanleitung
Nach dem Öffnen der Box, einer Konfigurationsänderung oder einer Zählerjustierung
(nach dem gezielten Ausbrechen der Spezialtrennwände) müssen die nun offenen Schlitze
zusätzlich mit Klebedichtungen abgedichtet werden:
–
die beiden mit LOCK gekennzeichneten Schlitze für den Zugang zu den Befestigungselementen
der Boxöffnung sind mit Aufklebern versiegelt (Abb. a),
–
der mit SERVICE gekennzeichnete Schlitz für den Zugang zu den Aktivierungskontakten für
Konfigurationsänderungen ist mit einem Aufkleber des Lieferanten versiegelt (Abb. b),
–
der mit ADJ gekennzeichnete Schlitz für den Zugang zu den Aktivierungskontakten für
Justierungsdatenänderungen ist ebenfalls mit einem Aufkleber des Lieferanten versiegelt (Abb. c).

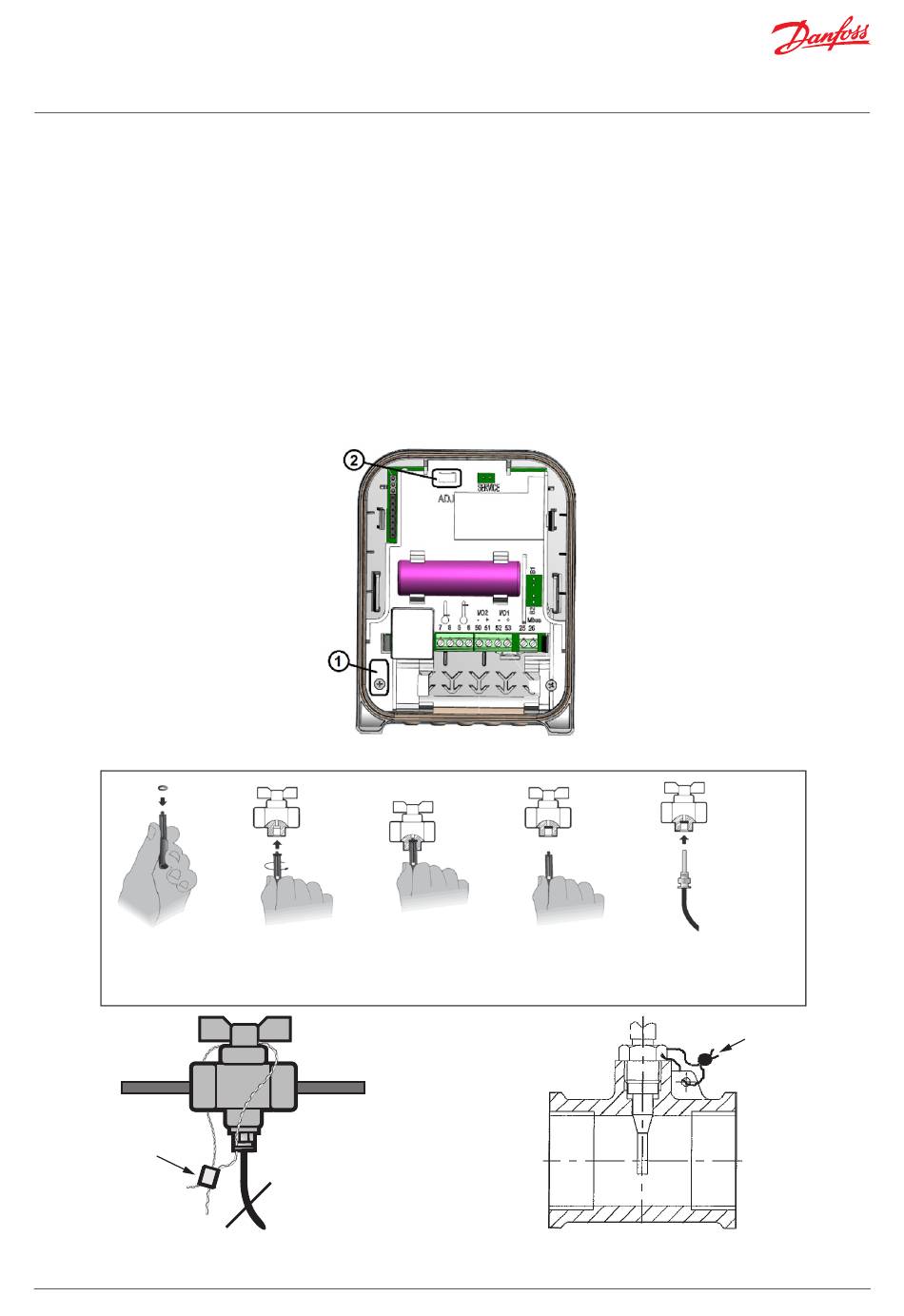

Bei einer Ausführung mit auswechselbaren Temperaturfühlern (nur bei Schutzart IP65 des Rechenwerks!)
schützen die Prüfsiegel/Klebesiegel den Zugang zur Montageschraube der Schutzkappe (1) und zu den
Aktivierungskontakten für Justierungsdatenänderungen ADJ (2), wenn die ausbrechbare Trennplatte
entfernt wurde.
1.5.
Montage und Verplombung der Temperaturfühler
1.
O-Ring auf Stift
aufziehen.
Plombierung
Seal
Installationsempfehlungen für die Montage
und Plombierung von Kugelhähnen
7 | © Danfoss | Energiezähler | 2022.06
SonoMeter 40
2.
3.
Stift mit O-Ring
O-Ring positionieren.
einsetzen.
4.
5.
Stift entfernen.
Messfühlersonde befeuchten
und einführen. Auf ein Dreh-
moment von 3–5 Nm festziehen.
Installationsempfehlungen
für kurze Direkttemperaturfühler
AN384648824392de-000201
Plombierung
Seal
