Danfoss Infocal 9 Installationsanleitung
Danfoss Infocal 9 Installationsanleitung

Danfoss Infocal 9 Installationsanleitung

Energierechenwerk für wärme- und kälteanwendungen
Vorschau ausblenden Andere Handbücher für Infocal 9:

Werbung

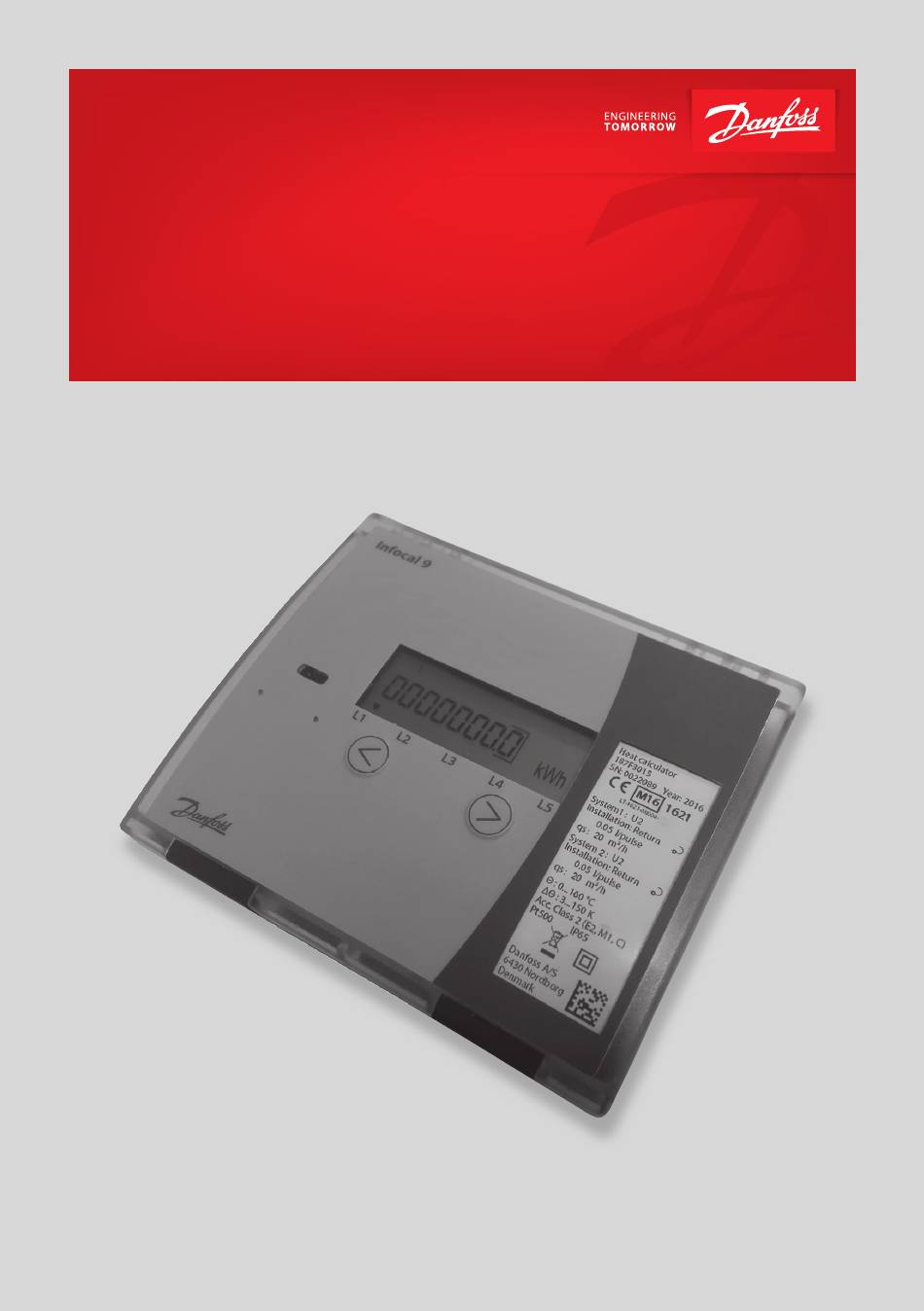

Installations-Anleitung
Infocal 9
Energierechenwerk
für Wärme- und Kälteanwendungen
www.danfoss.com

Werbung

loading

Inhaltszusammenfassung für Danfoss Infocal 9

  • Seite 1 Installations-Anleitung Infocal 9 Energierechenwerk für Wärme- und Kälteanwendungen www.danfoss.com...
  • Seite 2 Installations-Anleitung Infocal 9 2 | © Danfoss | Energy Meters | 2020.05 BC266538737985de-000104...
  • Seite 3: Installation

    Vorgaben eingehalten werden müssen. Detailliertere Anleitungen finden Sie auf www.heating.danfoss.de. 1.2. Identifikation der Installation: Installation am Durchflussmesser/-fühler der Vor- oder Rücklaufleitung Flow direction Durchflussrichtung In der Rücklaufleitung installierter Durchflussmesser/-fühler Durchflussrichtung Flow direction In der Vorlaufleitung installierter Durchflussmesser/-fühler BC266538737985de-000104 © Danfoss | Energy Meters | 2020.05 | 3...
  • Seite 4 Temperaturfühlerkabel sollten gemäß der nachfolgenden Tabelle an Klemmen angeschlossen werden: Verdrahtung Verdrahtung Fühlerkennzeich- Installationspo- Rechenwerk-Art 2-drahtiger 4-drahtiger nung sition Fühler Fühler (5-6) (1/5-6/2) Vorlaufleitung Heiß Heiß Heiz- oder Heiz-/ Kühlkreisläufe Blau (7-8) (3/7-8/4) Rücklaufleitung Kalt Kalt 4 | © Danfoss | Energy Meters | 2020.05 BC266538737985de-000104...
  • Seite 5 An standardmäßiger DIN-Schiene: An der Wand: 1.5. Durchflussmesser- oder Durchflussfühleranschluss Beim Anschluss des Durchflussmessers/-fühlers an das Energierechenwerk Infocal 9 ist es wichtig, in Erfahrung zu bringen, in welcher Leitung (Vorlauf -q1 oder Rücklauf -q2) der jeweilige Durchflussmesser/-fühler installiert wird: Durchflussfühler Durchflussfühler...
  • Seite 6 Um Störeinflüsse zu vermeiden muss ein Sicherheitsabstand von 5cm zwischen Netz- und Impulskabel eingehalten werden. Hinweis: Es wird empfohlen abgeschirmte Kabel mit 0,75mm² für den Impuls- und Netzanschluss zu verwenden. 6 | © Danfoss | Energy Meters | 2020.05 BC266538737985de-000104...
  • Seite 7: Elektrische Verdrahtung

    – Impuls-Eingangssignal vom Durchflussmesser in Rücklaufleitung q3, q4 – Impuls-Eingänge von Wasserzählern T1 – Temperaturfühler in Vorlaufleitung T2 – Temperaturfühler in Rücklaufleitung Hinweis: Nur erforderlich beim Anschluss bestimmter Rechenwerk-Arten BC266538737985de-000104 © Danfoss | Energy Meters | 2020.05 | 7...
  • Seite 8 Schirmklemme (für 1. Temperaturfühler usw.) Stromklemme für 2. Temperaturfühler „+I“ Spannungsklemme für 2. Temperaturfühler „+U“ Spannungsklemme für 2. Temperaturfühler „-U“ Stromklemme für 2. Temperaturfühler „-I“ Schirmklemme (für 2. Temperaturfühler usw.) 8 | © Danfoss | Energy Meters | 2020.05 BC266538737985de-000104...
  • Seite 9 Spannungsversorgung Infocal 9 Platine Spannungsver- sorgung Um eine konstante Impulsübertragung zu gewährleisten, wird empfohlen die Erdungsklemme 26 der 230V AC Netzversorgung mit der Klemme 11 zu verbinden. Infocal 9 Rechenwerke mit Batterie-Versorgung sind nicht betroffen. Klemme Bezeichnung Beschreibung Haupterde Neutral...
  • Seite 10: Übersicht Über Die Display-Funktionen

    Eingestellte Parameter und Archivdatenwerte  (L3)  Druckberichte nach Standarddrucker (L4)  Konfigurationseinstellungsparameter (L5) Parameterisierungsmodus (Konfigurationsmo- TEST dus) (SET) TEST Testmodus (TESTMODUS) Hinweis: Eine detailliertere Anzeigen-Beschreibung steht unter www.danfoss.de zum Download bereit. 10 | © Danfoss | Energy Meters | 2020.05 BC266538737985de-000104...
  • Seite 11 Status of sensor Θ2 Status des Temperaturfühlers Θ2 Display Beschreibung Er2: 0 Kein Fehler. NORMALER MODUS. Er2: 1 Temperaturdifferenz liegt unter dem programmierten minimal zulässigen Wert. Er2: 8 Fühlerausfall (offener Schaltkreis oder Kurzschluss). BC266538737985de-000104 © Danfoss | Energy Meters | 2020.05 | 11...
  • Seite 12: Rechtliche Hinweise

    Nach §32 MessEG hat der Verwender von neuen oder erneuerten Messgeräten diese der nach Landesrecht zuständigen Behörde spätestens sechs Wochen nach Inbetriebnahme (Installation) anzuzeigen. Detaillierte Informationen zu dieser Meldepflicht und die Möglichkeit zum Anzeigen des Messgerätes finden Sie unter www.eichamt.de . 12 | © Danfoss | Energy Meters | 2020.05 BC266538737985de-000104...
