Installationsanleitung
Anschluss weiterer Schnittstellenmodule
Der Zähler verfügt über integrierte drahtlose (HF) und kabelgebundene MBus-Schnittstellen und zwei
Impulseingänge/-ausgänge. Der Zähler kann zusätzlich mit einem optionalen Schnittstellenmodul
ausgestattet werden.
Die integrierte MBus-Schnittstelle und die Impulseingangs-/-ausgangskabel werden auf dieselbe
Weise angeschlossen wie die Temperaturfühler (siehe oben) – nur die Kabelleitungen werden an die
entsprechenden Klemmen angeschlossen.
Das Spannungsversorgungsmodul wird an Zähleranschluss B1 angeschlossen, die Backup-Batterie an
den Modulanschluss BAT und das Stromkabel an die „24 V"-Modulklemmen. Der Anschluss erfolgt vor
Montage des Moduls (da sich die Anschlüsse und Klemmen auf der anderen Seite des Moduls befinden).
Das Modul ist auf dem Batteriehalter montiert.
Das optionale Schnittstellenmodul wird in folgender Reihenfolge angeschlossen:
• Öffnen Sie den Kasten und installieren Sie das zusätzliche Schnittstellenkabel auf dieselbe Weise wie
die Temperaturfühler (siehe oben)
• Das zusätzliche Schnittstellenkabel wird an die Klemmen des Schnittstellenmoduls angeschlossen
• Das Modul wird in den entsprechenden Steckplatz am Zähler und die seitlichen Halterungen
eingesetzt, das Modulkabel wird fest in den Zähler geschoben und mit den Fingern bis zum Einrasten
in die Halterung gedrückt)
• Stecken Sie die zweite Batterie ein und schließen Sie sie an Stecker B2 an
• Wenn der Zähler mit einem externen Spannungsversorgungsmodul ausgestattet ist, wird das LoRa-
Modul mit einem zusätzlichen Anschlusskabel an das Spannungsversorgungsmodul angeschlossen.
• Die Elektronikeinheit wird durch Drehen und Zusammendrücken bis zum Einrasten geschlossen.
Prüfen Sie (beim Öffnen) auf festen Verschluss.
• Die LOCK-Öffnungen müssen mit der Versiegelung des Herstellers verschlossen werden.

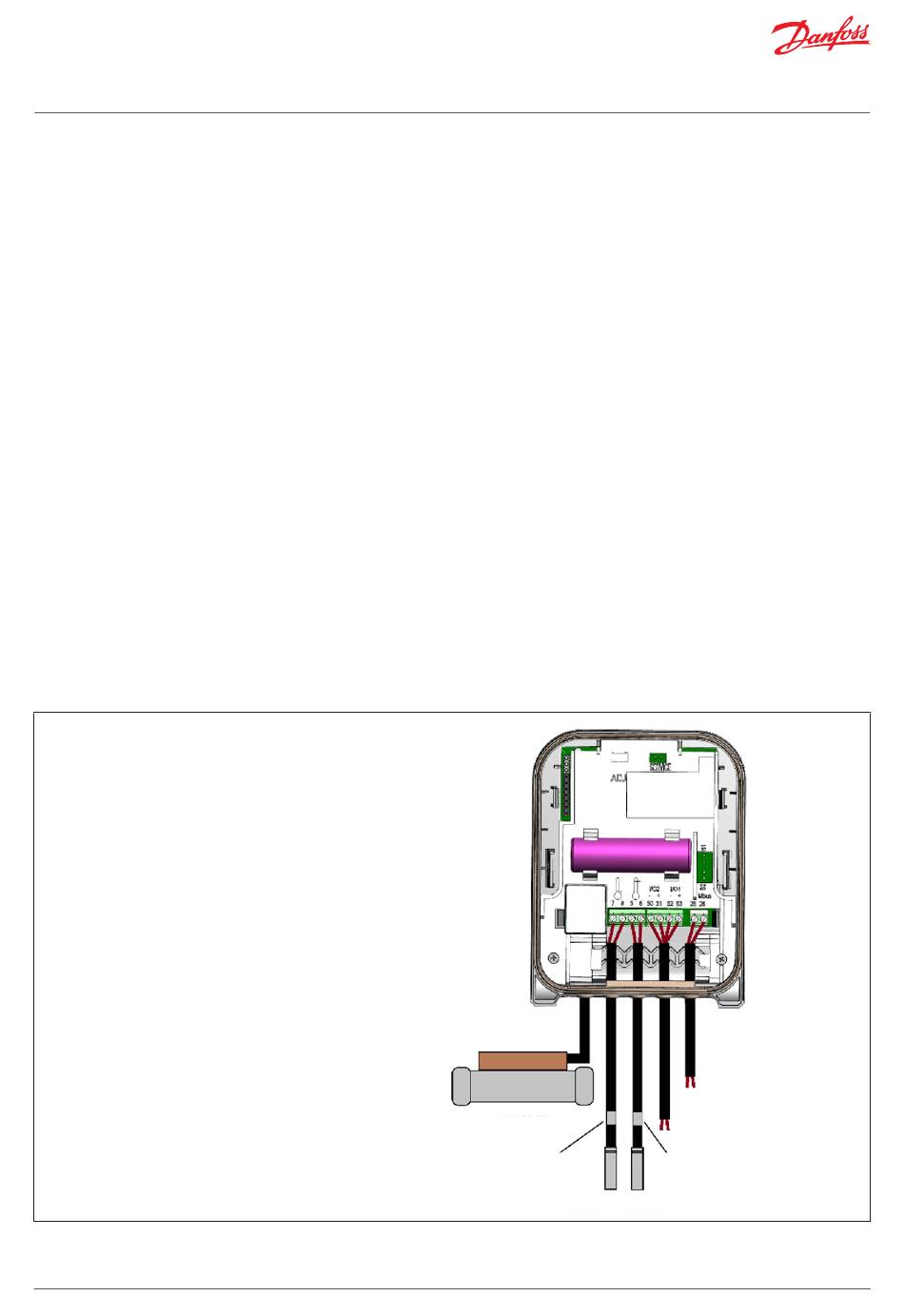

Schaltplan 1
Ausführung mit auswechselbaren
Temperaturfühlern und Mbus1-
Schnittstelle. Stromversorgung
des Zählers über eine Batterie.
10 | © Danfoss | Energiezähler | 2022.06
SonoMeter 40
Durchflusssensor
Blaue Farbmarkierung
M-Bus-Kabel
Kabel für Impulseingänge/-
ausgänge
Rote Farbmarkierung
Temperaturfühler T2
Temperaturfühler T1
AN384648824392de-000201
