Installationsanleitung
ANMERKUNG: Nach dem Öffnen des Gehäuses ist es erforderlich, die messtechnische Verifizierung
des Zählers erneut durchzuführen und die offenen Löcher (LOCK) mit Siegeln zu verschließen.
Öffnen Sie die Elektronikeinheit mit Hilfe eines Universalwerkzeugs (z. B. eines Universal-
Flachschraubendrehers): Brechen Sie dazu die beiden mit LOCK gekennzeichneten Schutztrennplatten
(a) auf oder entfernen Sie die Versiegelungsaufkleber, wenn die Trennplatten bereits aufgebrochen sind.
Biegen Sie den Riegel im geöffneten Hohlraum mit einem flachen Schraubendreher nach außen und
öffnen Sie das Gehäuse (b). Wiederholen Sie dies nacheinander auf beiden Seiten.

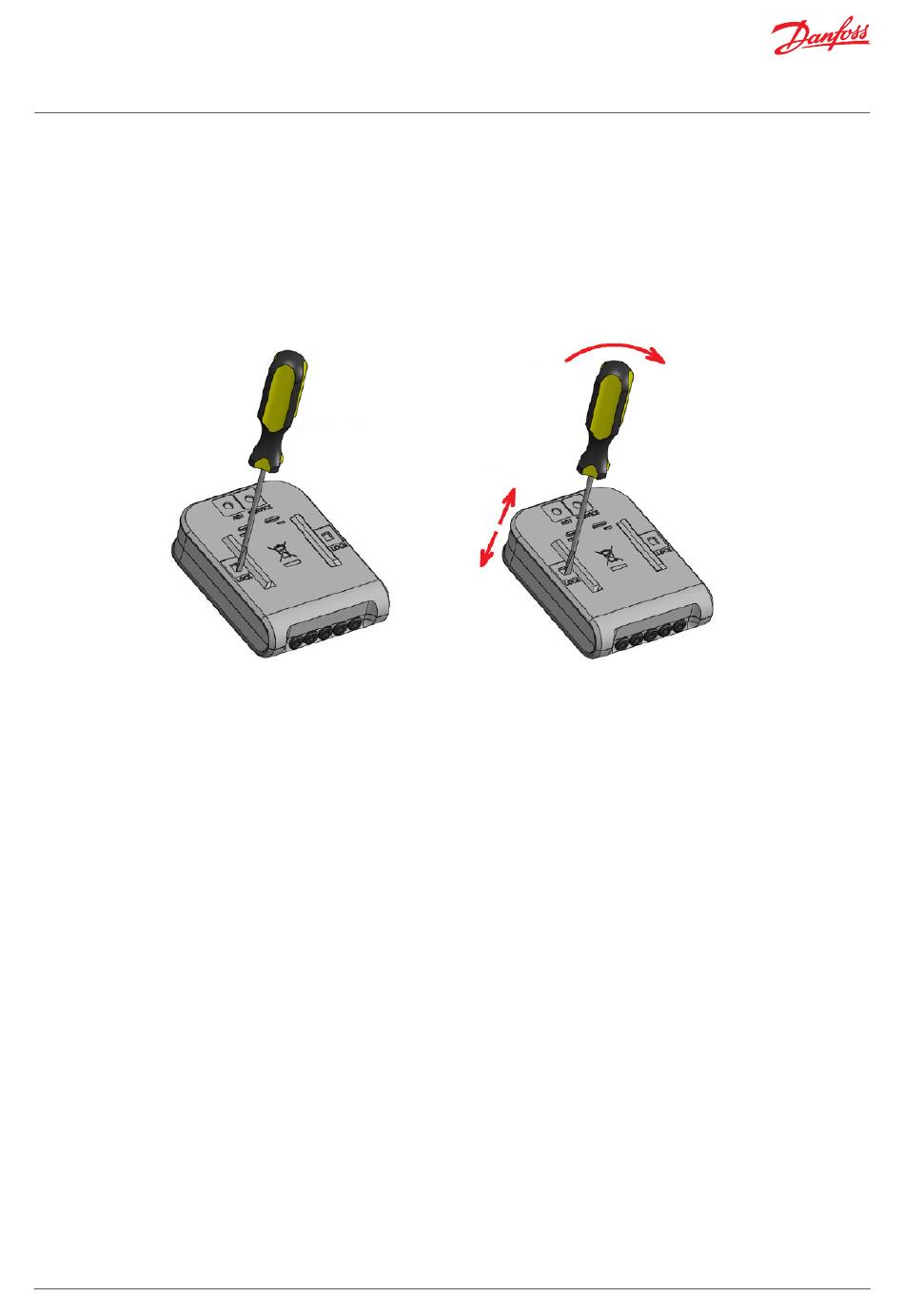

a) Die schützende Platte (LOCK) aufbrechen
Anschluss der Temperaturfühler
Nur resistive Platin-Temperaturfühler Pt500 nach EN60751, die gemäß EN1434 und MI004 gekoppelt und
beschriftet sind, eignen sich zur Verwendung mit dem Zähler. Sie werden über ein zweiadriges Kabel mit
einem Außendurchmesser von 4,0 bis 4,2 mm und bis zu einer Länge von 10 m Länge angeschlossen.
Wenn der Zähler mit einer zweiten Batterie (im Anschlussbereich des Temperaturfühlers) ausgestattet ist,
nehmen Sie diese gegebenenfalls aus der Buchse (bei Bedarf darf sie vom Zähler getrennt werden).
Montieren Sie die Drähte der Temperaturfühler durch die entsprechenden Öffnungen, schließen Sie
sie an die markierten Klemmen an und befestigen Sie das Kabel in den Schlitzen. Es ist wichtig, dass
der Temperaturfühler für Arbeiten im Rohr mit höherer Temperatur (üblicherweise rot markiert) an die
Klemmen 5 und 6 angeschlossen wird und der Temperaturfühler für Arbeiten im Rohr mit niedrigerer
Temperatur (üblicherweise blau markiert) an die Klemmen 7 und 8.
Setzen Sie eine zweite Batterie in den Steckplatz (falls vorhanden) ein und prüfen Sie, ob sie
angeschlossen ist (falls getrennt).
Die Elektronikeinheit wird durch Drehen und Zusammendrücken bis zum Einrasten geschlossen.
Prüfen Sie, ob sie fest eingerastet ist (indem Sie versuchen, sie zu öffnen).
Die LOCK-Öffnungen müssen mit dem Versiegelungsaufkleber des Herstellers verschlossen werden.
