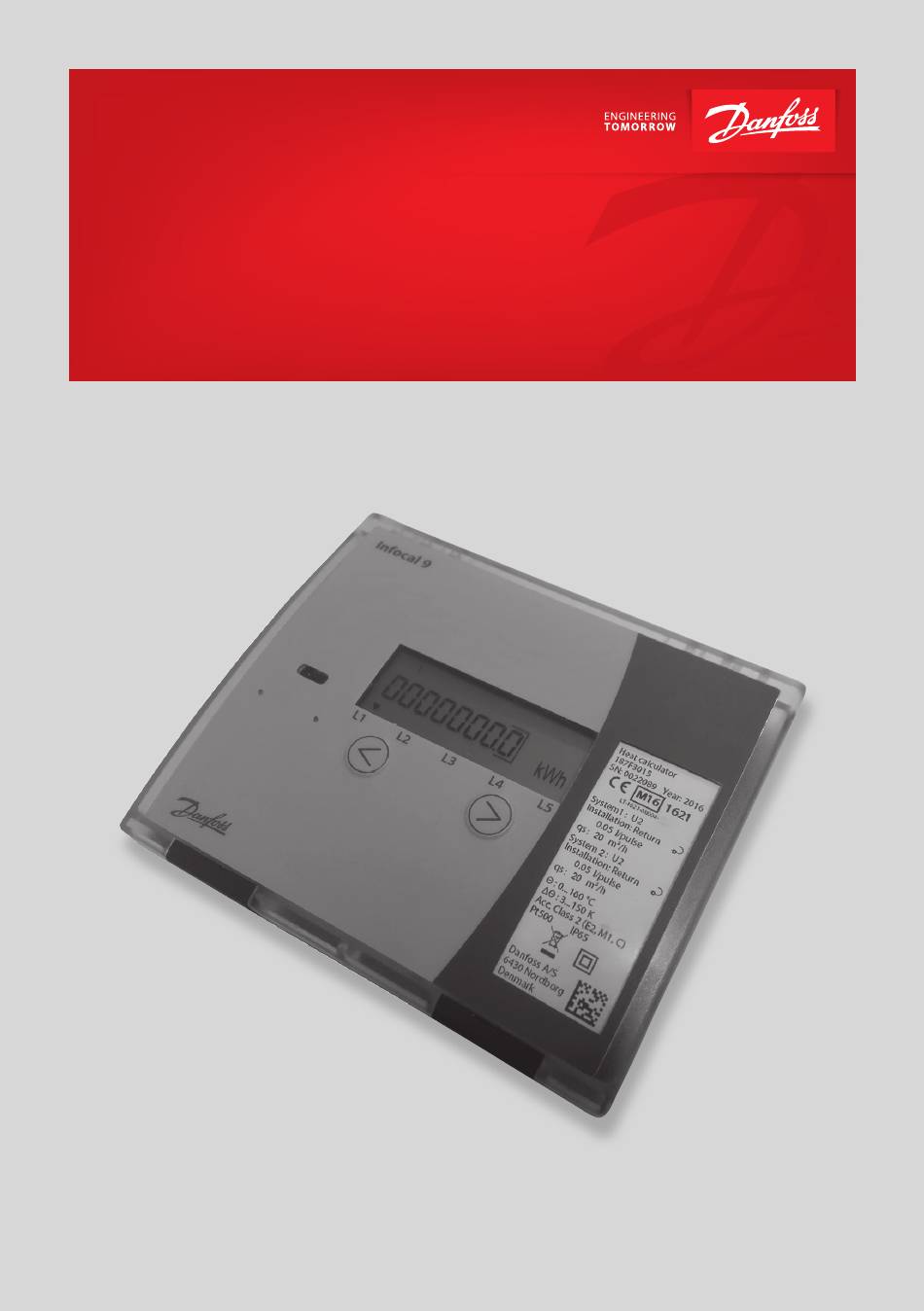

- Seite 1 Installation & Bedienungsanleitung Infocal 9 Energierechenwerk für Wärme- und Kälteanwendungen www.danfoss.com...
- Seite 2 Installation & Bedienungsanleitung Infocal 9 2 | © Danfoss | Energy Meters | 2017.08 VUIGN103...
-
Seite 3: Installation
Vorgaben eingehalten werden müssen. Detailliertere Anleitungen finden Sie auf www.heating.danfoss.de. 1.2. Identifikation der Installation: Installation am Durchflussmesser/-fühler der Vor- oder Rücklaufleitung Durch ussrichtung In der Rücklaufleitung installierter Durchflussmesser/-fühler Durch ussrichtung In der Vorlaufleitung installierter Durchflussmesser/-fühler VUIGN103 © Danfoss | Energy Meters | 2017.08 | 3... - Seite 4 Temperaturfühlerkabel sollten gemäß der nachfolgenden Tabelle an Klemmen angeschlossen werden: Verdrahtung Verdrahtung Fühler- Installations- Rechenwerk-Art 2-drahtiger 4-drahtiger kennzeichnung position Fühler Fühler (5–6) (1/5–6/2) Vorlaufleitung Heiß Heiß Heiz- oder Heiz-/ Kühlkreisläufe Blau (7–8) (3/7–8/4) Rücklaufleitung Kalt Kalt 4 | © Danfoss | Energy Meters | 2017.08 VUIGN103...
- Seite 5 An der Wand: An standardmäßiger DIN-Schiene: 1.5. Durchflussmesser- oder Durchflussfühleranschluss Beim Anschluss des Durchflussmessers/-fühlers an das Energierechenwerk Infocal 9 ist es wichtig, in Erfahrung zu bringen, in welcher Leitung (Vorlauf -q1 oder Rücklauf -q2) der jeweilige Durchflussmesser/-fühler installiert wird: Durchflussfühler Durchflussfühler...
- Seite 6 Maximal zulässige Minimal zulässige Länge Fühlerkabel für das Rechenwerk, Impulsfrequenz Impuls- und Durchflussimpuls-Eingangstyp (Hz) Pausendauer [ms] Netzversorgung oder aktive Impulse ≤ 100 ≤ 10 Batterieversorgung und passive Impulse ≤ 50 6 | © Danfoss | Energy Meters | 2017.08 VUIGN103...
-
Seite 7: Elektrische Verdrahtung
– Impuls-Eingangssignal vom Durchflussmesser in Rücklaufleitung q3, q4 – Impuls-Eingänge von Wassermessgeräten T1 – Temperaturfühler in Vorlaufleitung T2 – Temperaturfühler in Rücklaufleitung Hinweis: Nur erforderlich beim Anschluss bestimmter Rechenwerk-Arten VUIGN103 © Danfoss | Energy Meters | 2017.08 | 7... - Seite 8 M-Bus-Schnittstelle L1 Signal (M-Bus , CL – -CL oder RS232 – Rx (Eingang)) 25, (74) M-Bus-Schnittstelle L2 Signal (M-Bus , CL – +CL oder RS232 – Tx (Ausgang)) Erdungsklemme für RS232-Schnittstelle „GND“ Spannungsversorgung Klemme Bezeichnung Beschreibung Haupterde Neutral Netzspannungsversorgung (230 VAC) 8 | © Danfoss | Energy Meters | 2017.08 VUIGN103...
-
Seite 9: Übersicht Über Die Display-Funktionen
Eingestellte Parameter und Archivdatenwerte (L3) Druckberichte nach Standarddrucker (L4) Konfigurationseinstellungsparameter (L5) Parameterisierungsmodus TEST (Konfigurationsmodus) (SET) TEST Testmodus (TESTMODUS) Hinweis: Eine detailliertere Anzeigen-Beschreibung steht unter www.danfoss.de zum Download bereit. VUIGN103 © Danfoss | Energy Meters | 2017.08 | 9... - Seite 10 Status des Temperaturfühlers Θ2 Status des Temperaturfühlers Display Beschreibung Er2: 0 Kein Fehler. NORMALER MODUS. Er2: 1 Temperaturdifferenz liegt unter dem programmierten minimal zulässigen Wert. Er2: 8 Fühlerausfall (offener Schaltkreis oder Kurzschluss). 10 | © Danfoss | Energy Meters | 2017.08 VUIGN103...
-
Seite 11: Rechtliche Hinweise
Nach §32 MessEG hat der Verwender von neuen oder erneuerten Messgeräten diese der nach Landesrecht zuständigen Behörde spätestens sechs Wochen nach Inbetriebnahme (Installation) anzuzeigen. Detaillierte Informationen zu dieser Meldepflicht und die Möglichkeit zum Anzeigen des Messgerätes finden Sie unter www.eichamt.de . VUIGN103 © Danfoss | Energy Meters | 2017.08 | 11... - Seite 12 Danfoss GmbH, Heating Segment • Carl-Legien-Str. 8 • D-63073 Offenbach, Deutschland • Tel.: +49 69 97 53 30 44 CS@danfoss.de • www.heating.danfoss.de Danfoss AG • Parkstraße 6 • CH-4402 Frenkendorf, Schweiz • Tel.: +41 61 906 11 11 info@danfoss.ch • www.danfoss.ch Danfoss Ges.m.b.H., Heating Segment •...
