Installationsanleitung
4.2.

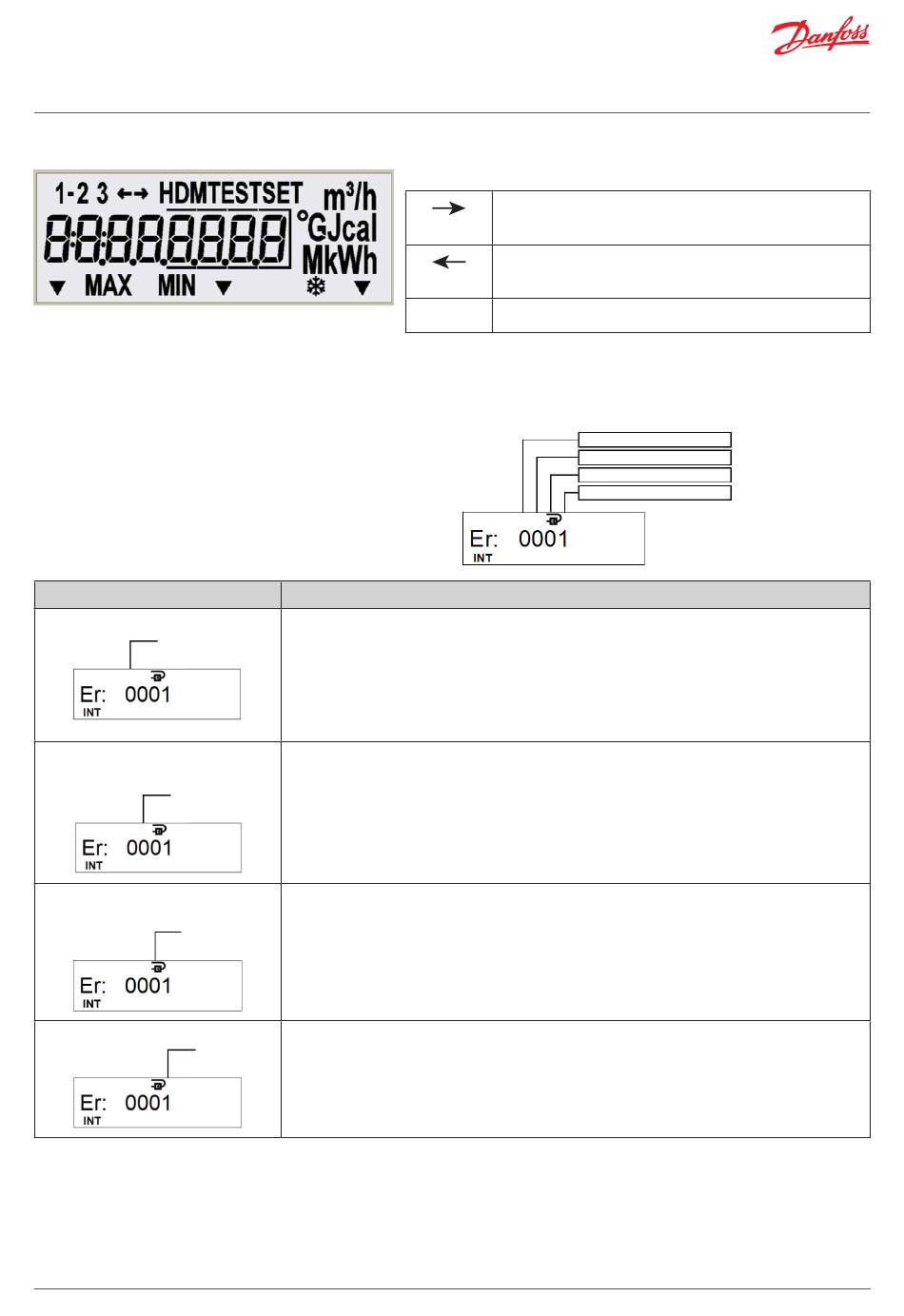

Displaysymbole
Eine Erklärung der anderen Symbole finden Sie in einer detaillierten Anleitung auf www.heating.danfoss.com.
4.3.
Fehlercodes
Fehler werden mithilfe eines
4-stelligen Codes codiert.
Code
Status des Rechenwerks
Status des Rücklauf-
Temperatursensors (T2)
Status des Vorlauf-
Temperatursensors (T1)
Status des Durchflusssensors
* – nur beim Auftreten dieser schwerwiegenden Fehler wird die Energiezählung und Zählung der normalen
Betriebszeit gestoppt. Der Fehlercode wird auf der ersten LCD-Seite angezeigt und zusätzlich wird
das Fehlerdatum angezeigt.
14 | © Danfoss | Energiezähler | 2022.06
SonoMeter 40
Erläuterungen zu speziellen Symbolen:
kein Pfeil kein Durchfluss
Beschreibung
0 – Normalbetrieb
1 – Batterielebensdauer abgelaufen (oder Ausfall der Stromversorgung
bei einem Zähler mit externer Stromversorgung)
2 – Unzulässig hohe Temperaturdifferenz
4 – Unzulässig niedrige Temperaturdifferenz
8 – Hardwarefehler der Elektronikeinheit*
0 – Normalbetrieb
4 – Sensor kurzgeschlossen*
8 – Sensor nicht angeschlossen oder kurzgeschlossen*
0 – Normalbetrieb
4 – Sensor kurzgeschlossen*
8 – Sensor nicht angeschlossen oder kurzgeschlossen*
0 – Normalbetrieb
1 – kein Signal; Durchflusssensor ist nicht mit Wasser gefüllt
2 – falsche Flussrichtung
4 – Durchfluss ist größer als 1,2∙q
8 – Hardwarefehler*
Durchflussrichtung vorwärts
(richtige Flussrichtung)
Durchflussrichtung rückwärts
(falsche Flussrichtung)
Status des Zählers
Status des Temperaturfühlers T2
Status des Temperaturfühlers T1
Status des Durchflusssensors
(Anzeige: q=1,2∙q
s
s)
