Installationsanleitung

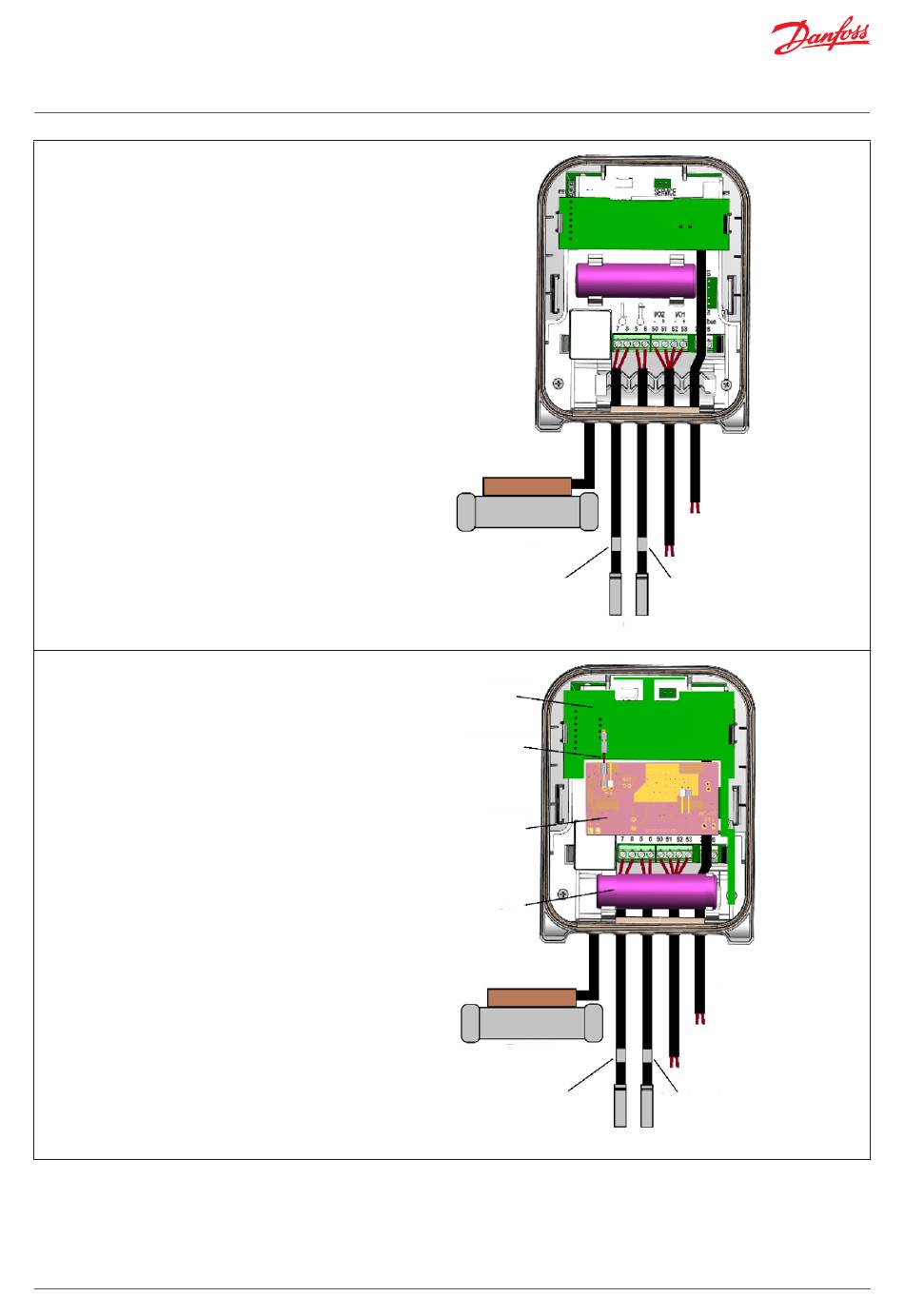

Schaltplan 2
Ausführung mit auswechselbaren
Temperaturfühlern und zusätzlichem
Schnittstellenmodul
(Halterung für zusätzliches
Schnittstellenmodul unterhalb
des Moduls). Stromversorgung
des Zählers über eine Batterie.
Schaltplan 3
Ausführung mit auswechselbaren
Temperaturfühlern, LoRa-Schnittstelle
und 24-V-Versorgungsspannungsmodul.
Das 24-V-Versorgungsspannungsmodul
ist am Batteriehalter montiert
und mit dem B1-Anschluss
des Zählers verbunden.
Eine Backup-Batterie ist an den BAT-
Anschluss des Moduls angeschlossen.
Das 24-V-Stromversorgungskabel wird
an die „24V"-Klemmen des Moduls
angeschlossen (Anschluss erfolgt
vor Montage des Moduls, da sich die
Anschlüsse und Klemmen auf der
anderen Seite des Moduls befinden).
Das LoRa-Schnittstellenmodul wird über
ein zusätzliches Anschlusskabel mit
dem Anschluss des 24-V-Versorgungs-
spannungs moduls verbunden.
11 | © Danfoss | Energiezähler | 2022.06
SonoMeter 40
Durchflusssensor
Blaue Farbmarkierung
LoRa-Modul
Zusätzlicher Anschluss
24-V-Modul
Batterie
Durchflusssensor
Blaue Farbmarkierung
Kabel für zusätzliche
Schnittstelle
Kabel für Impulseingänge/-
ausgänge
Rote Farbmarkierung
Temperaturfühler T2
Temperaturfühler T1
24-V-Kabel
Kabel für Impulseingänge/-
ausgänge
Rote Farbmarkierung
Temperaturfühler T2
Temperaturfühler T1
