Elektrische Verdrahtung

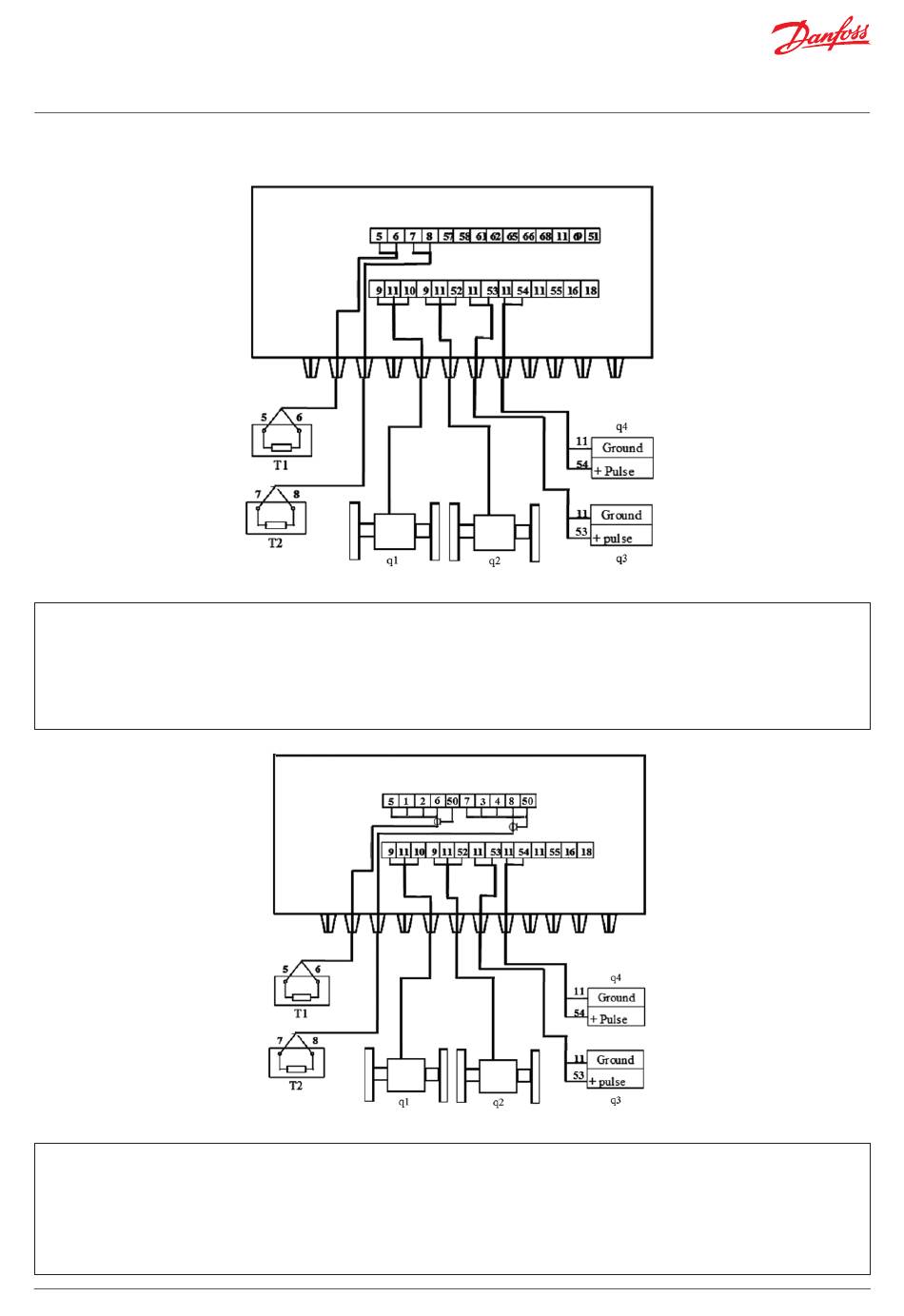

Elektrischer Schaltplan mit 2-drahtigen Temperaturfühlern
q1 – Impuls-Eingangssignal vom Durchflussmesser in Vorlaufleitung
q2 – Impuls-Eingangssignal vom Durchflussmesser in Rücklaufleitung
q3, q4 – Impuls-Eingänge von Wassermessgeräten
T1 – Temperaturfühler in Vorlaufleitung
T2 – Temperaturfühler in Rücklaufleitung
Hinweis: Nur erforderlich beim Anschluss bestimmter Rechenwerk-Arten
Elektrischer Schaltplan mit 4-drahtigen Temperaturfühlern
q1 – Impuls-Eingangssignal vom Durchflussmesser in Vorlaufleitung
q2 – Impuls-Eingangssignal vom Durchflussmesser in Rücklaufleitung
q3, q4 – Impuls-Eingänge von Wassermessgeräten
T1 – Temperaturfühler in Vorlaufleitung
T2 – Temperaturfühler in Rücklaufleitung
Hinweis: Nur erforderlich beim Anschluss bestimmter Rechenwerk-Arten
VUIGN103
Infocal 9
