Installationsanleitung
Klemmennummerierung des M-Bus-Kommunikationsmoduls
Klemme Nr. Beschreibung
24, 25
M-Bus-Modul (zweipolig)
Klemmennummerierung des MODBUS- und BACnet-Kommunikationsmoduls
Klemme Nr. Beschreibung
60, 61
12–24 V DC Versorgungsspannung für MODBUS und BACnet (zweipolig)
90
MODBUS- bzw. BACnet-Leitung +
91
MODBUS- bzw. BACnet-Leitung -
3.
Inbetriebnahme
3.1.
Entlüftung
1. Entlüften Sie das System, bis die Volumenstromanzeige stabil ist.
2. Stellen Sie sicher, dass keine Fehlercodes angezeigt werden.
3. Überprüfen Sie, ob die angezeigten Werte für den Volumenstrom und die Temperatur plausibel sind.
3.2.
IP-Schutzart
Rechenwerk
Durchflusssensor
4.

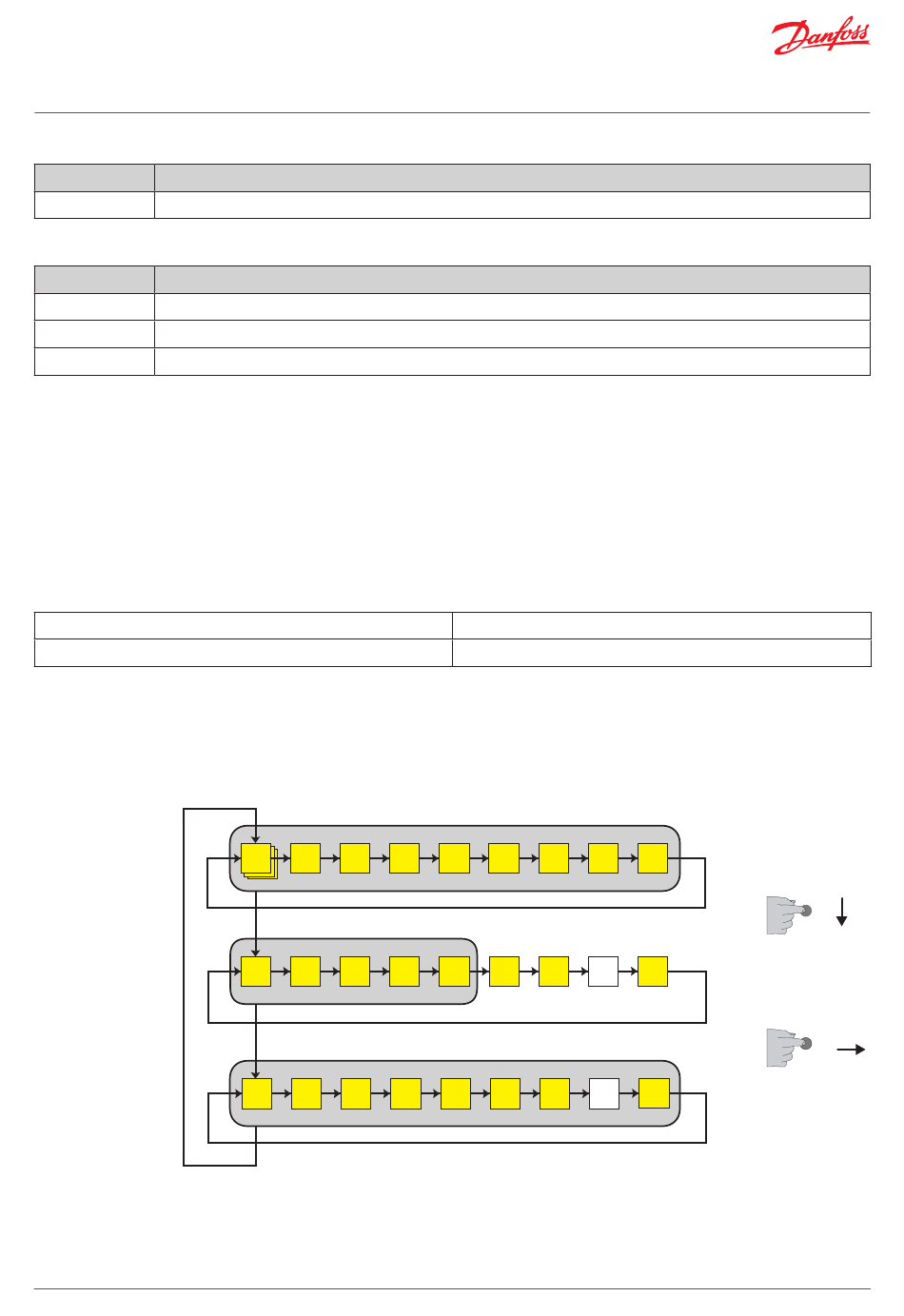

Übersicht über die Displayfunktionen
4.1.
Menüstruktur
INT
Integral parameters
Integrale Parameter
BIL
Statistical data
Statistische Daten
INF
Informative parameters
Informative Parameter
AN384648824392de-000201
SonoMeter 40
1.1
1.2
1.3
1.4
2.1
2.2
2.3
2.4
3.1
3.2
3.3
3.4
IP65 (IP68 auf besonderen Wunsch)
IP68
1.5
1.6
1.7
1.8
2.5
2.6.1
2.7.1
2xx
3.5
3.6.1
3.7
3x
© Danfoss | Energiezähler | 2022.06 | 13
1.9
Langes Drücken
Long press
nach unten
Shift down
2.15.1
Kurzes Drücken
Short press
3.15
Shift to the right
nach rechts
