Bosch Compress 6800i AW Installationsanleitung Seite 15

A
1

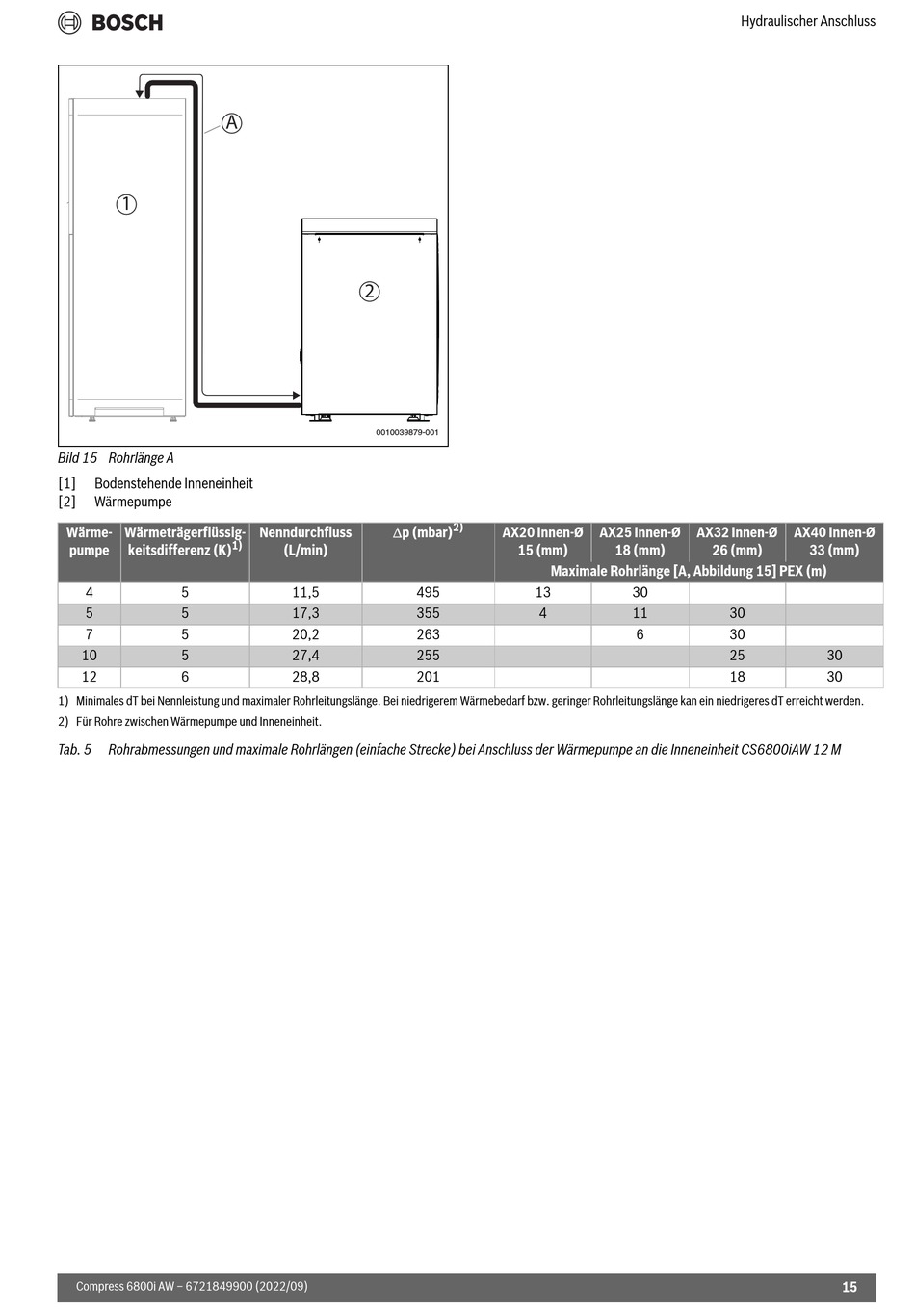

Bild 15 Rohrlänge A
[1] Bodenstehende Inneneinheit
[2] Wärmepumpe
Wärme- Wärmeträgerflüssig-
pumpe keitsdifferenz (K)
4 5
5 5
7 5
10 5
12 6
1) Minimales dT bei Nennleistung und maximaler Rohrleitungslänge. Bei niedrigerem Wärmebedarf bzw. geringer Rohrleitungslänge kan ein niedrigeres dT erreicht werden.
2) Für Rohre zwischen Wärmepumpe und Inneneinheit.
Tab. 5 Rohrabmessungen und maximale Rohrlängen (einfache Strecke) bei Anschluss der Wärmepumpe an die Inneneinheit CS6800iAW 12 M
Compress 6800i AW – 6721849900 (2022/09)
2
0010039879-001
p (mbar)
Nenndurchfluss
1)
(L/min)
11,5
17,3
20,2
27,4
28,8
2)
AX20 Innen-Ø
15 (mm)
Maximale Rohrlänge [A, Abbildung 15] PEX (m)
495 13
355 4
263
255
201
Hydraulischer Anschluss
AX25 Innen-Ø AX32 Innen-Ø
18 (mm) 26 (mm)
30
11 30
6 30
25
18
AX40 Innen-Ø
33 (mm)
30
30
15
