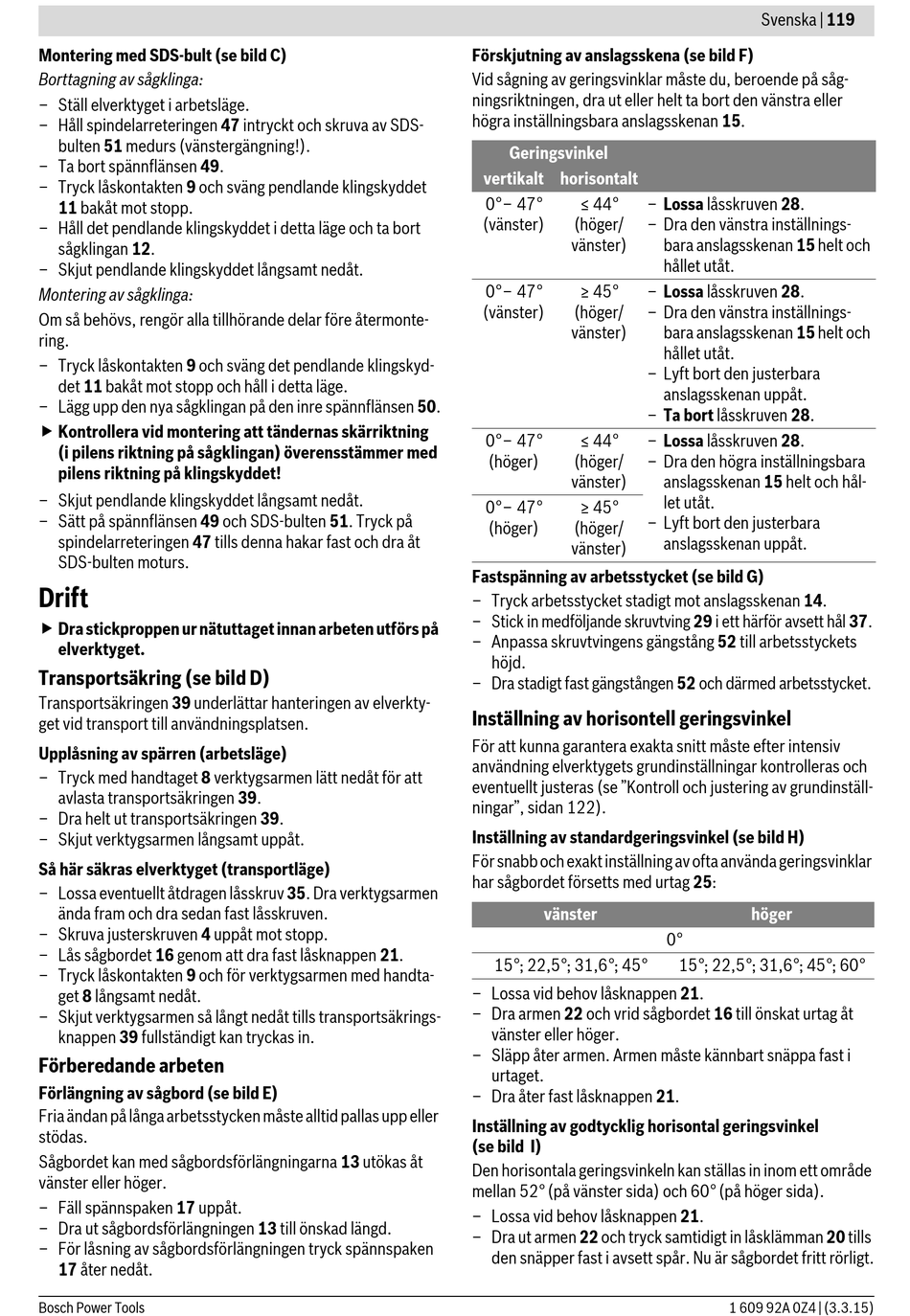

Montering med SDS-bult (se bild C)
Borttagning av sågklinga:
– Ställ elverktyget i arbetsläge.
– Håll spindelarreteringen 47 intryckt och skruva av SDS-
bulten 51 medurs (vänstergängning!).
– Ta bort spännflänsen 49.
– Tryck låskontakten 9 och sväng pendlande klingskyddet
11 bakåt mot stopp.
– Håll det pendlande klingskyddet i detta läge och ta bort
sågklingan 12.
– Skjut pendlande klingskyddet långsamt nedåt.
Montering av sågklinga:
Om så behövs, rengör alla tillhörande delar före återmonte-
ring.
– Tryck låskontakten 9 och sväng det pendlande klingskyd-
det 11 bakåt mot stopp och håll i detta läge.
– Lägg upp den nya sågklingan på den inre spännflänsen 50.
 Kontrollera vid montering att tändernas skärriktning
(i pilens riktning på sågklingan) överensstämmer med
pilens riktning på klingskyddet!
– Skjut pendlande klingskyddet långsamt nedåt.
– Sätt på spännflänsen 49 och SDS-bulten 51. Tryck på
spindelarreteringen 47 tills denna hakar fast och dra åt
SDS-bulten moturs.
Drift
 Dra stickproppen ur nätuttaget innan arbeten utförs på
elverktyget.
Transportsäkring (se bild D)
Transportsäkringen 39 underlättar hanteringen av elverkty-
get vid transport till användningsplatsen.
Upplåsning av spärren (arbetsläge)
– Tryck med handtaget 8 verktygsarmen lätt nedåt för att
avlasta transportsäkringen 39.
– Dra helt ut transportsäkringen 39.
– Skjut verktygsarmen långsamt uppåt.
Så här säkras elverktyget (transportläge)
– Lossa eventuellt åtdragen låsskruv 35. Dra verktygsarmen
ända fram och dra sedan fast låsskruven.
– Skruva justerskruven 4 uppåt mot stopp.
– Lås sågbordet 16 genom att dra fast låsknappen 21.
– Tryck låskontakten 9 och för verktygsarmen med handta-
get 8 långsamt nedåt.
– Skjut verktygsarmen så långt nedåt tills transportsäkrings-
knappen 39 fullständigt kan tryckas in.
Förberedande arbeten
Förlängning av sågbord (se bild E)
Fria ändan på långa arbetsstycken måste alltid pallas upp eller
stödas.
Sågbordet kan med sågbordsförlängningarna 13 utökas åt
vänster eller höger.
– Fäll spännspaken 17 uppåt.
– Dra ut sågbordsförlängningen 13 till önskad längd.
– För låsning av sågbordsförlängningen tryck spännspaken
17 åter nedåt.
Bosch Power Tools
Förskjutning av anslagsskena (se bild F)
Vid sågning av geringsvinklar måste du, beroende på såg-
ningsriktningen, dra ut eller helt ta bort den vänstra eller
högra inställningsbara anslagsskenan 15.
Geringsvinkel
vertikalt horisontalt
0°– 47° ≤ 44°
(vänster) (höger/
vänster)
0°– 47° ≥ 45°
(vänster) (höger/
vänster)
0°– 47° ≤ 44°
(höger) (höger/
vänster)
0°– 47° ≥ 45°
(höger) (höger/
vänster)
Fastspänning av arbetsstycket (se bild G)
– Tryck arbetsstycket stadigt mot anslagsskenan 14.
– Stick in medföljande skruvtving 29 i ett härför avsett hål 37.
– Anpassa skruvtvingens gängstång 52 till arbetsstyckets
höjd.
– Dra stadigt fast gängstången 52 och därmed arbetsstycket.
Inställning av horisontell geringsvinkel
För att kunna garantera exakta snitt måste efter intensiv
användning elverktygets grundinställningar kontrolleras och
eventuellt justeras (se "Kontroll och justering av grundinställ-
ningar", sidan 122).
Inställning av standardgeringsvinkel (se bild H)
För snabb och exakt inställning av ofta använda geringsvinklar
har sågbordet försetts med urtag 25:
vänster
15°; 22,5°; 31,6°; 45°
– Lossa vid behov låsknappen 21.
– Dra armen 22 och vrid sågbordet 16 till önskat urtag åt
vänster eller höger.
– Släpp åter armen. Armen måste kännbart snäppa fast i
urtaget.
– Dra åter fast låsknappen 21.
Inställning av godtycklig horisontal geringsvinkel
(se bild I)
Den horisontala geringsvinkeln kan ställas in inom ett område
mellan 52° (på vänster sida) och 60° (på höger sida).
– Lossa vid behov låsknappen 21.
– Dra ut armen 22 och tryck samtidigt in låsklämman 20 tills
den snäpper fast i avsett spår. Nu är sågbordet fritt rörligt.
Svenska | 119
– Lossa låsskruven 28.
– Dra den vänstra inställnings-
bara anslagsskenan 15 helt och
hållet utåt.
– Lossa låsskruven 28.
– Dra den vänstra inställnings-
bara anslagsskenan 15 helt och
hållet utåt.
– Lyft bort den justerbara
anslagsskenan uppåt.
– Ta bort låsskruven 28.
– Lossa låsskruven 28.
– Dra den högra inställningsbara
anslagsskenan 15 helt och hål-
let utåt.
– Lyft bort den justerbara
anslagsskenan uppåt.
höger
0°
15°; 22,5°; 31,6°; 45°; 60°
